Водогрейный котел КВм-1,45 (1,45 МВт)

Описание Водогрейный твердотопливный котел КВм-1,45 мощностью 1.45 МВт (1450 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.

Устройство и принципы работы

Котел КВм-1,45 работает с принудительной циркуляцией воды при рабочем давлении 1.45 МПа и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды

Расшифровка обозначения

• КВм - котел водогрейный механизированный;
• 1.45 - номинальная теплопроизводительность в МВт;

КВм-1,45 мощностью 1.45 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

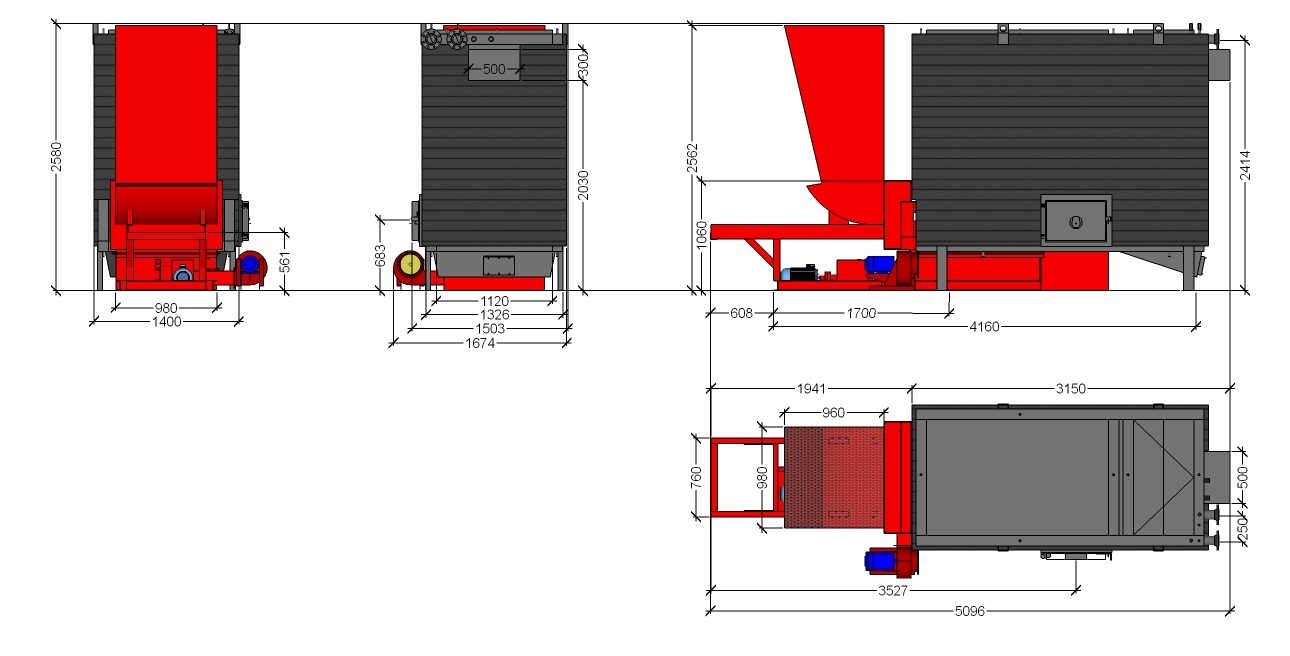

Чертёж котла КВм-1,45

Технические характеристики

Наименование характеристики	Значение
Тепловая мощность, МВт	1.45
Отапливаемый объём, тыс. м3	43
Рабочий график, С	70/95
Рабочее давление, МПа	0.6
Расход теплоносителя, м3/ч	46
Расход условного топлива (7000 ккал/кг), кг/ч	128.66
КПД	0.82
Радиационная поверхность нагрева, м2	16.3
Ковективная поверхность нагрева, м2	43.5
Габаритные размеры (LxBxH), не более, мм	5100x1850x2750
Масса котла (без воды), кг	4700
