Водогрейный котел КВм-1,86 (1,86 МВт)

Описание Водогрейный твердотопливный котел КВм-1,86 мощностью 1.86 МВт (1860 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.

Устройство и принципы работы

Котел КВм-1,86 работает с принудительной циркуляцией воды при рабочем давлении 1.86 МПа и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды

Расшифровка обозначения

• КВм - котел водогрейный механизированный;
• 1.86 - номинальная теплопроизводительность в МВт;

КВм-1,86 мощностью 1.86 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

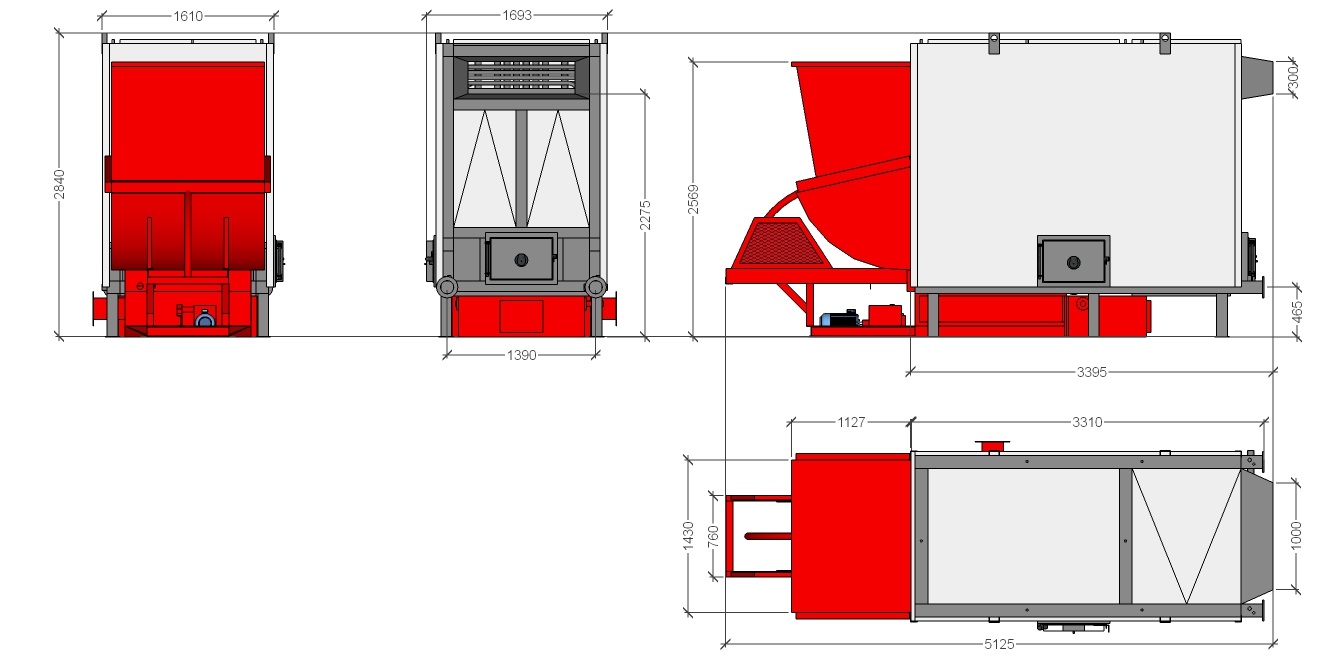

Чертёж котла КВм-1,86

Технические характеристики

Наименование характеристики	Значение
Тепловая мощность, МВт	1.86
Рабочий график, С	70/95
Рабочее давление, МПа	0.6
Расход теплоносителя, м3/ч	64
Расход условного топлива (7000 ккал/кг), кг/ч	274.4
КПД	0.8
Радиационная поверхность нагрева, м2	22.6
Ковективная поверхность нагрева, м2	48.6
Габаритные размеры (LxBxH), не более, мм	3500x1600x2750
Масса котла (без воды), кг	3800
