Водогрейный котел КВм-0,6 (0,6 МВт)
- тепловая мощность, МВт: 0,6
- Рабочий график, С: 70/95
- КПД: 0,8
- Габаритные размеры (LxBxH), не более, мм: 4250x1650x2570
- Масса котла (без воды), кг: 3600
Базовая комплектация
- Топка механическая ТБ-0,8
- Вентилятор ВЦ-14-46 №2 — 1 шт
- Затвор поворотный дисковый Ду=65мм — 2 шт
- Манометр технический — 2 шт
- Кран 11б386к, Ду=15мм — 2 шт
- Термометр (спирт) — 2 шт
- Клапан предохранительный, Ду=40мм — 1 шт
- Клапан обратный пружинный, Ду=40мм — 1 шт
- Кран шаровый, Ду=15мм — 8 шт
- Кран шаровый, Ду=20мм — 8 шт
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
- Дымосос ДН-5,5×1500 (6,3×1500)
- Автоматика управления
- Золоуловитель типа ЗУ
Описание
Водогрейный твердотопливный котел КВм-0,6 мощностью 0,6 МВт (600 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.
Устройство и принципы работы
Котел КВм-0,6 работает с принудительной циркуляцией воды при рабочем давлении 0,6 МПа (6 кгс/см2) и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды
Расшифровка обозначения
- КВм - котел водогрейный механизированный;
- 0,6 - номинальная теплопроизводительность в МВт;
КВм-0,6 мощностью 0,6 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

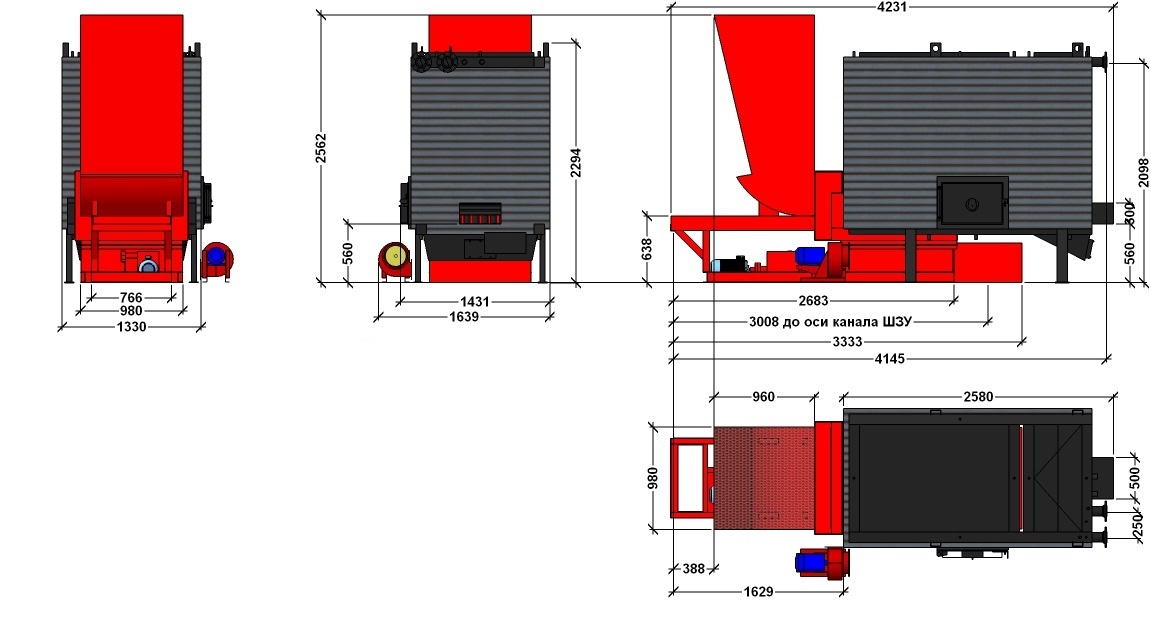

Чертёж котла КВм-0,6
Технические характеристики
| Наименование характеристики | Значение |
| тепловая мощность, МВт | 0,6 |
| Рабочий график, С | 70/95 |
| Рабочее давление, МПа | 0,6 |
| Расход теплоносителя, м3/ч | 22 |
| Расход условного топлива (7000 ккал/кг), кг/ч | 82,3 |
| КПД | 0,8 |
| Радиационная поверхность нагрева, м2 | 12 |
| Ковективная поверхность нагрева, м2 | 21,6 |
| Габаритные размеры (LxBxH), не более, мм | 4250x1650x2570 |
| Масса котла (без воды), кг | 3600 |
