Водогрейный котел КВм-2,15 (2,15 МВт)

Описание Водогрейный твердотопливный котел КВм-2,15 мощностью 2.15 МВт (2150 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.

Устройство и принципы работы

Котел КВм-2,15 работает с принудительной циркуляцией воды при рабочем давлении 2.15 МПа и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды

Расшифровка обозначения

• КВм - котел водогрейный механизированный;
• 2.15 - номинальная теплопроизводительность в МВт;

КВм-2,15 мощностью 2.15 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

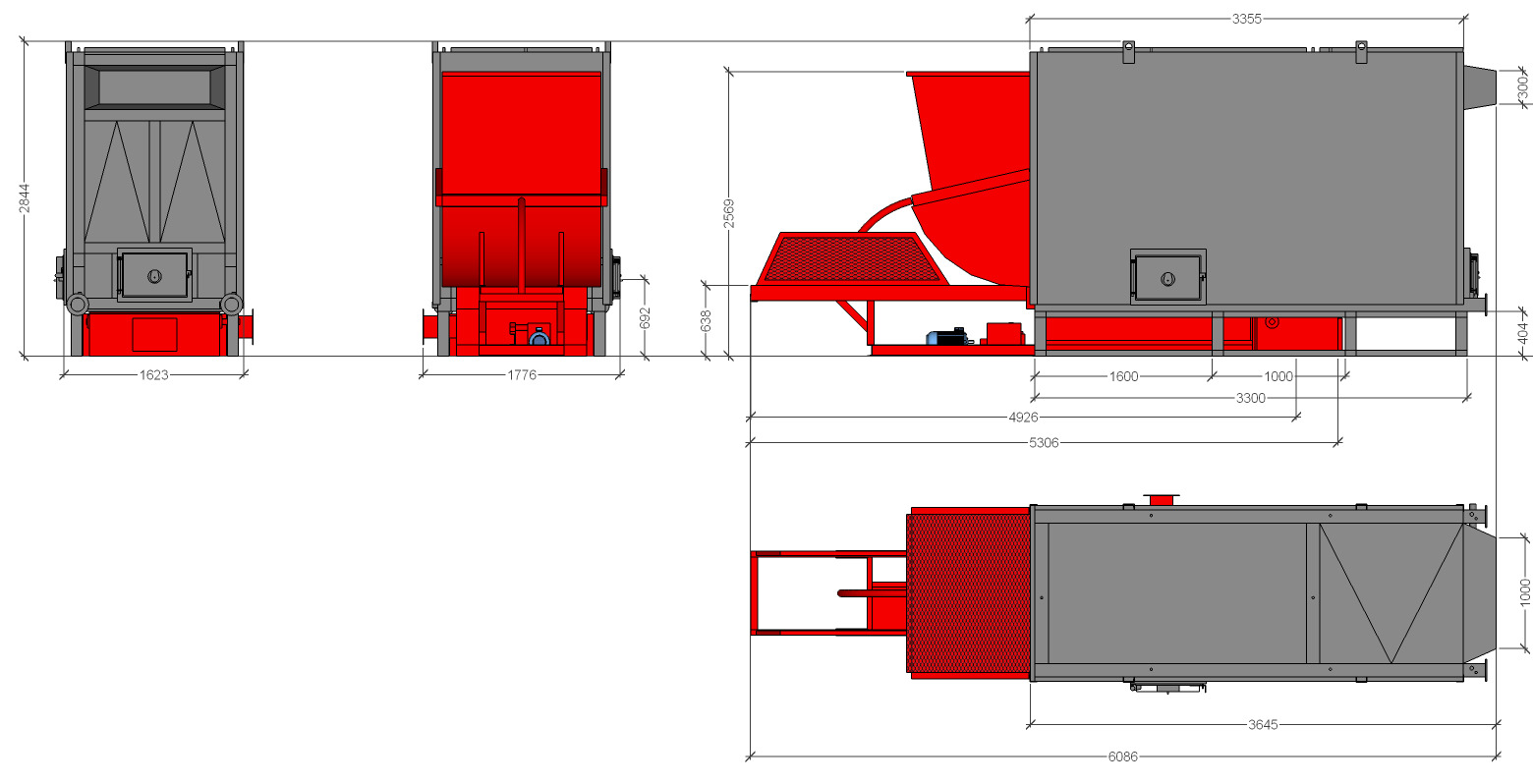

Чертёж котла КВм-2,15

Технические характеристики

Наименование характеристики	Значение
Тепловая мощность, МВт	2.15
Рабочий график, С	70/95
Рабочее давление, МПа	0.6
Расход теплоносителя, м3/ч	74
Расход условного топлива (7000 ккал/кг), кг/ч	327
КПД	0.8
Радиационная поверхность нагрева, м2	36
Ковективная поверхность нагрева, м2	74
Габаритные размеры (LxBxH), не более, мм	6100x1800x2850
Масса котла (без воды), кг	6700
