Водогрейный котел КВм-1,28 (1,28 МВт)

Описание Водогрейный твердотопливный котел КВм-1,28 мощностью 1.28 МВт (1280 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.

Устройство и принципы работы

Котел КВм-1,28 работает с принудительной циркуляцией воды при рабочем давлении 1.28 МПа и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды

Расшифровка обозначения

• КВм - котел водогрейный механизированный;
• 1.28 - номинальная теплопроизводительность в МВт;

КВм-1,28 мощностью 1.28 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

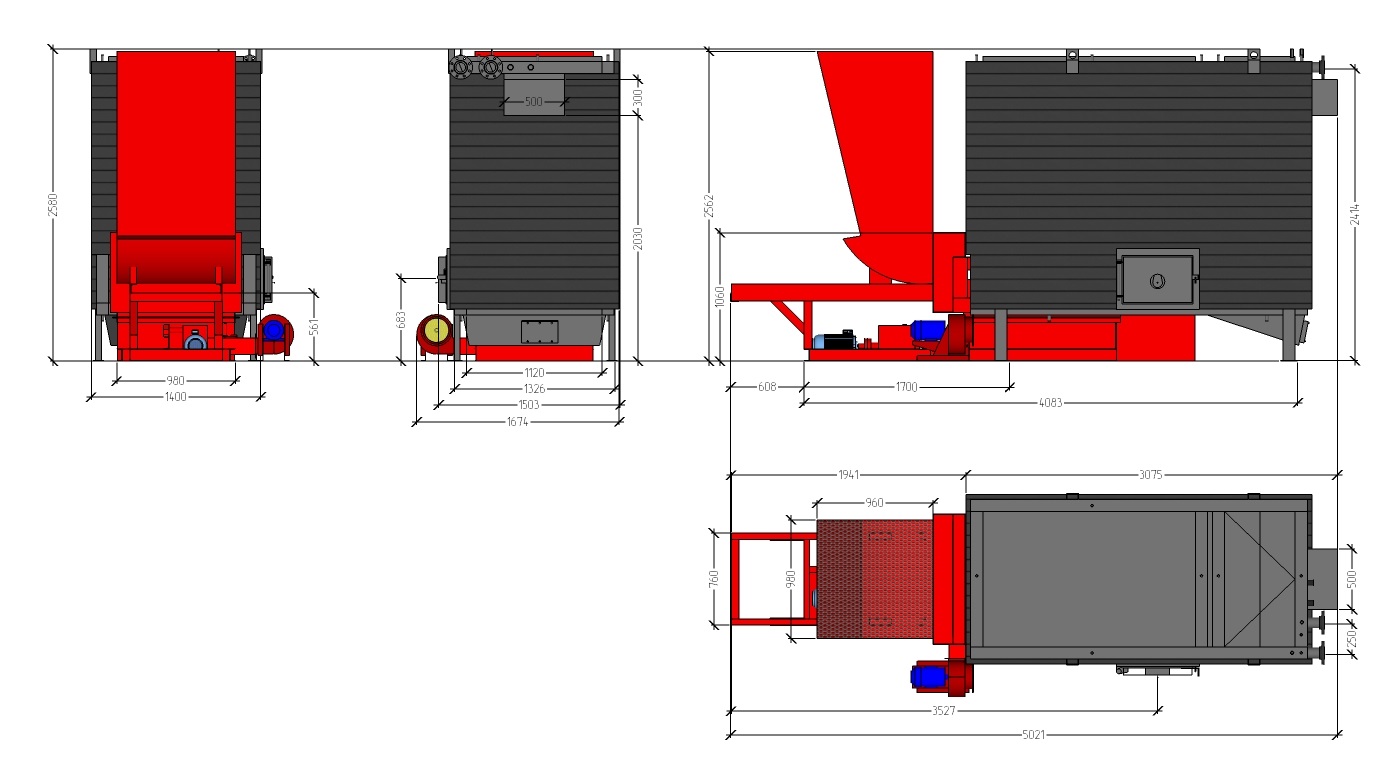

Чертёж котла КВм-1,28



Технические характеристики

Наименование характеристики	Значение
Тепловая мощность, МВт	1.28
Рабочий график, С	70/95
Рабочее давление, МПа	0.6
Расход теплоносителя, м3/ч	46
Расход условного топлива (7000 ккал/кг), кг/ч	190
КПД	0.8
Радиационная поверхность нагрева, м2	16.3
Ковективная поверхность нагрева, м2	43.5
Габаритные размеры (LxBxH), не более, мм	5100x1850x2750
Масса котла (без воды), кг	4600
