Водогрейный котел КВм-0,6 (0,7 МВт)

Описание Водогрейный твердотопливный котел КВм-0,6 мощностью 0.7 МВт (700 КВт) используется для отопления и горячего водоснабжения. Устанавливается в механизированных котельных с механическими топками ТШПм и сестемами топливоподачи и шлакоудаления.

Устройство и принципы работы

Котел КВм-0,6 работает с принудительной циркуляцией воды при рабочем давлении 0.7 МПа и температурой нагрева воды до 95ºС. Котел может работать в закрытых и открытых системах и предназначен для работы с непрерывным расходом воды

Расшифровка обозначения

• КВм - котел водогрейный механизированный;
• 0.7 - номинальная теплопроизводительность в МВт;

КВм-0,6 мощностью 0.7 МВт состоит из опорной рамы, блока котла (трубная система в легкой тепловой изоляции и обшивке), топки механической с шурующей планкой ТШПм и дутьевого вентилятора.

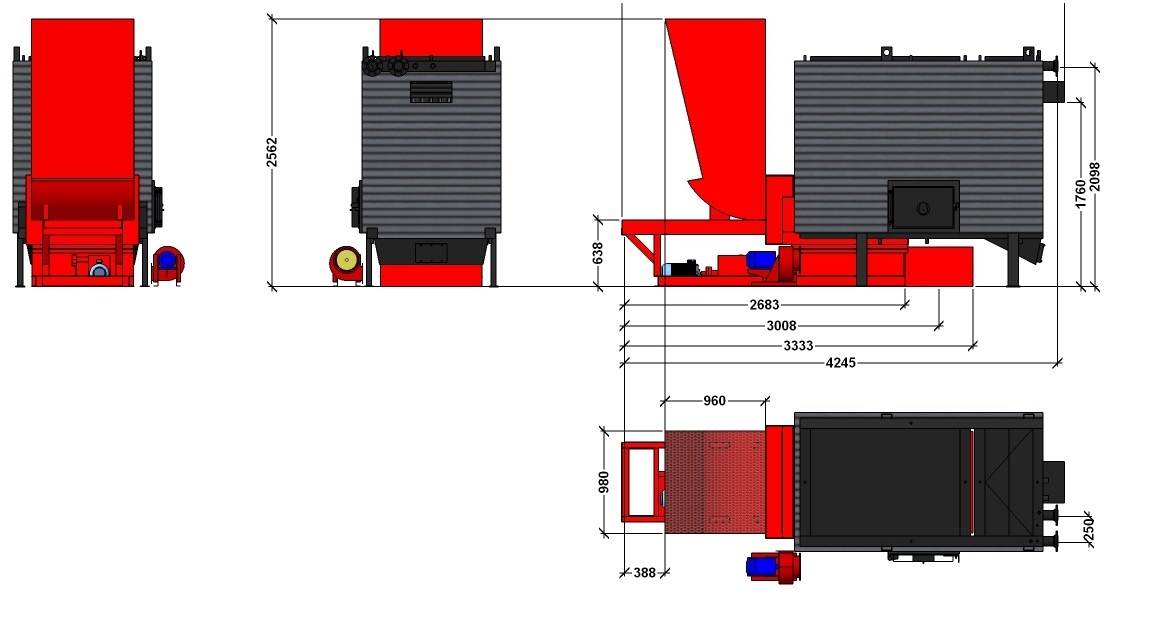

Чертёж котла КВм-0,6 (0,7 МВт)

Технические характеристики

Наименование характеристики	Значение
Тепловая мощность, МВт	0.7
Рабочий график, С	70/95
Рабочее давление, МПа	0.6
Расход теплоносителя, м3/ч	24
Расход условного топлива (7000 ккал/кг), кг/ч	96
КПД	0.8
Радиационная поверхность нагрева, м2	12
Ковективная поверхность нагрева, м2	23.8
Габаритные размеры (LxBxH), не более, мм	4350x1650x2570
Масса котла (без воды), кг	3700
