Скребок 00.9451.006
- Номер чертежа: 00.9451.006 СБ
- Материал изготовления: Сталь 20Л ГОСТ 977-88
- Габаритные размеры (LxBxH), мм: 380x19x80
- Масса, кг: 2,4
Описание
Скребок 00.9451.006СБ — рабочая деталь скребкового транспортера ТС-2-30, выполняющая основную функцию перемещения сыпучего материала. Конструктивно скребок представляет собой стальную пластину прямоугольной формы с приваренными втулками по торцам для крепления к пальцам тяговой скребковой цепи. Под действием тягового усилия цепи скребок движется по нижней части жёлоба транспортера и захватывает перед собой шлак, золу или уголь.
Транспортер ТС-2-30 имеет две параллельные тяговые цепи, между которыми равномерно установлены скребки с шагом 0,5–1,0 м (в зависимости от типа транспортируемого материала). Чем больше плотность материала, тем меньший шаг скребков применяется для предотвращения их перегрузки. Скребки совершают рабочий ход в нижней части транспортера (где образуется поток материала) и холостой ход в верхней части (обратное движение пустых скребков).
Скребок 00.9451.006СБ — расходная позиция: при работе с абразивным шлаком и золой кромка постепенно изнашивается, и при достижении остаточной высоты 60–70 % деталь подлежит замене. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в условиях запылённой атмосферы зольной зоны котельной.

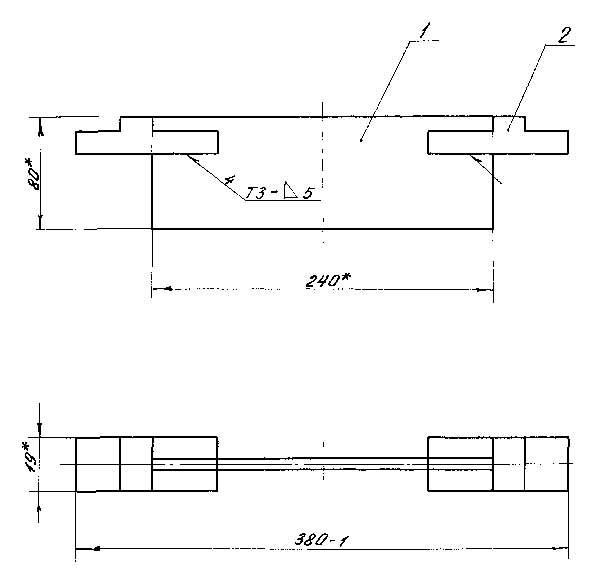

Чертёж скребки 00.9451.006
Технические характеристики
| Наименование характеристики | Значение | |
| Номер чертежа | 00.9451.006 СБ | |
| Материал изготовления | Сталь 20Л ГОСТ 977-88 | |
| Габаритные размеры (LxBxH), мм | 380x19x80 | |
| Масса, кг | 2,4 | |
