Корпус подшипника 00.1303.017

Описание Корпус подшипника 00.1303.017 — узел крепления подшипника качения вала в составе скребкового транспортера ТС-2-30. Конструкция корпуса разъёмная: две литые половины (нижняя и верхняя) фрезеруются по стыковой плоскости и скрепляются болтами через предусмотренные ушки. Подшипник устанавливается в посадочное гнездо Ø80 мм с обеих сторон одновременно — это позволяет производить замену подшипника без снятия всего вала с транспортера. Корпус подшипника устанавливается на приводной секции (под концы приводного вала 00.8091.004СБ) и на натяжной секции (под концы натяжного вала 00.8091.004-01СБ). На приводной секции корпуса крепятся к раме жёстко, на натяжной секции — через подвижные направляющие, позволяющие винтовому механизму смещать корпус вместе с подшипником и валом для регулировки натяжения скребковой цепи. Транспортер ТС-2-30 — двухцепной скребковый конвейер для шлакозолоудаления и углеподачи в котельных установках. Производительность до 10 т/ч, длина до 50 м. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в условиях запылённой атмосферы зольной зоны котельной.

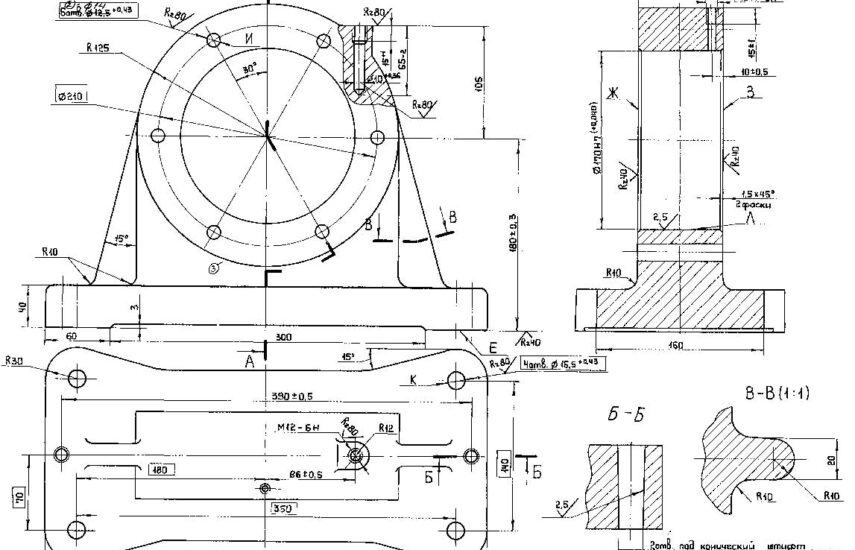

Чертёж корпуса подшипника 00.1303.017

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.1303.017
Материал изготовления	СЧ-15 ГОСТ 1412-85
Габаритные размеры (LxBxH), мм	240x180x140
Масса, кг	39,5
