Упор 00.3455.044

Описание Фиксатор 00.3455.044 — универсальный фиксирующий элемент скребкового транспортера ТС-2-30. Деталь устанавливается в нескольких точках транспортера для решения разнотипных задач: ограничение продольного хода подвижных подшипниковых корпусов натяжной секции, опора направляющих скребковой цепи в зонах поворота, фиксация положения опорных башмаков рамы при монтаже. Конструктивно деталь представляет собой стальной брусок с одной или несколькими фрезерованными опорными площадками — конкретная геометрия определяется чертежом и местом установки в транспортере. Крепление выполняется сваркой к раме секции или болтовым соединением через предусмотренные отверстия. В зависимости от назначения ограничитель может иметь дополнительные прорези или пазы для регулировки положения опираемого элемента.

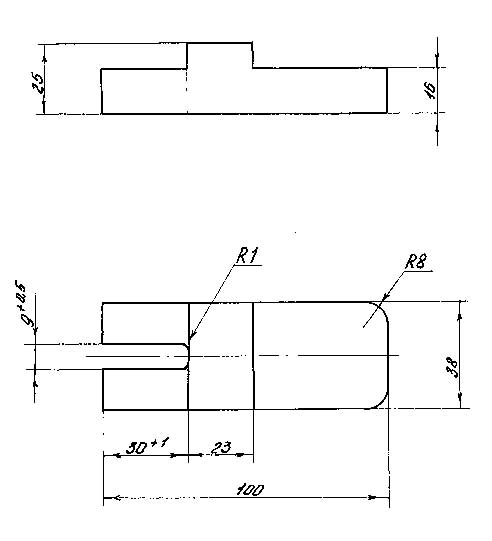

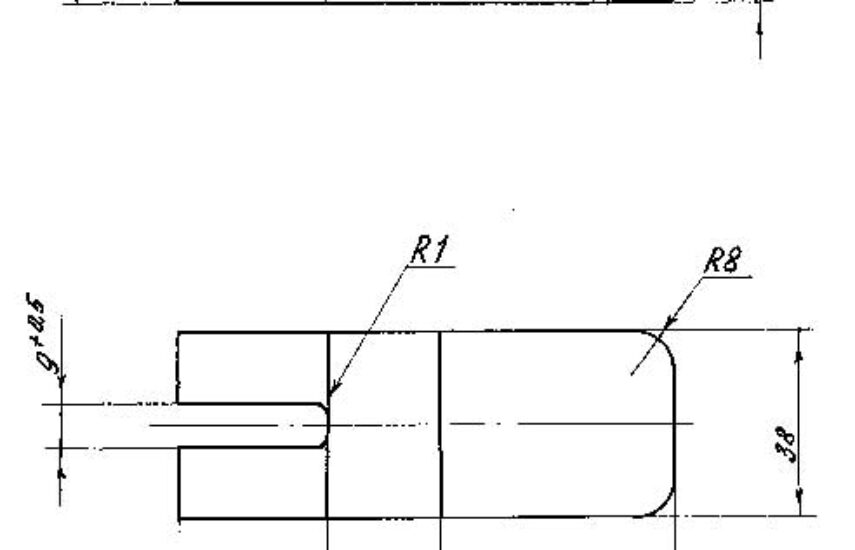

Чертёж упора 00.3455.044

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.3455.044
Материал изготовления	Сталь 20Л ГОСТ 977-88
Габаритные размеры (LxBxH), мм	100x38x25
Масса, кг	0,48
