Секция приводная 00.8502.009

Описание Секция приводная 00.8502.009 СБ является главным приводным узлом транспортера скребкового ТС-2-30, которая принмает крятщий момент от мотор-редуктора(привода) и передаёт его на две тяговые звёздочки приводного вала. Они приводят в движение скребковую цепь транспортера.

Устройство и принципы работы

Секция приводная 00.8502.009 СБ — головной сборочный узел скребкового транспортера ТС, отвечающий за передачу мощности от электродвигателя на тяговую цепь. Несущая рама приводной секции изготовлена из конструкционной стали Ст3сп, а приводной вал выполнен из конструкционной стали 45. Секция приводная 00.8502.009 ТС работает на головном конце транспортера и взаимодействует с электрической частью котельной: мотор-редуктор крепится к раме приводной секции или к отдельной опоре, его выходной вал соединяется с приводным валом секции муфтой либо цепной передачей. Передаточное отношение редуктора подбирается под требуемую скорость движения скребковой цепи (обычно 0,12–0,30 м/с в зависимости от модификации транспортера).

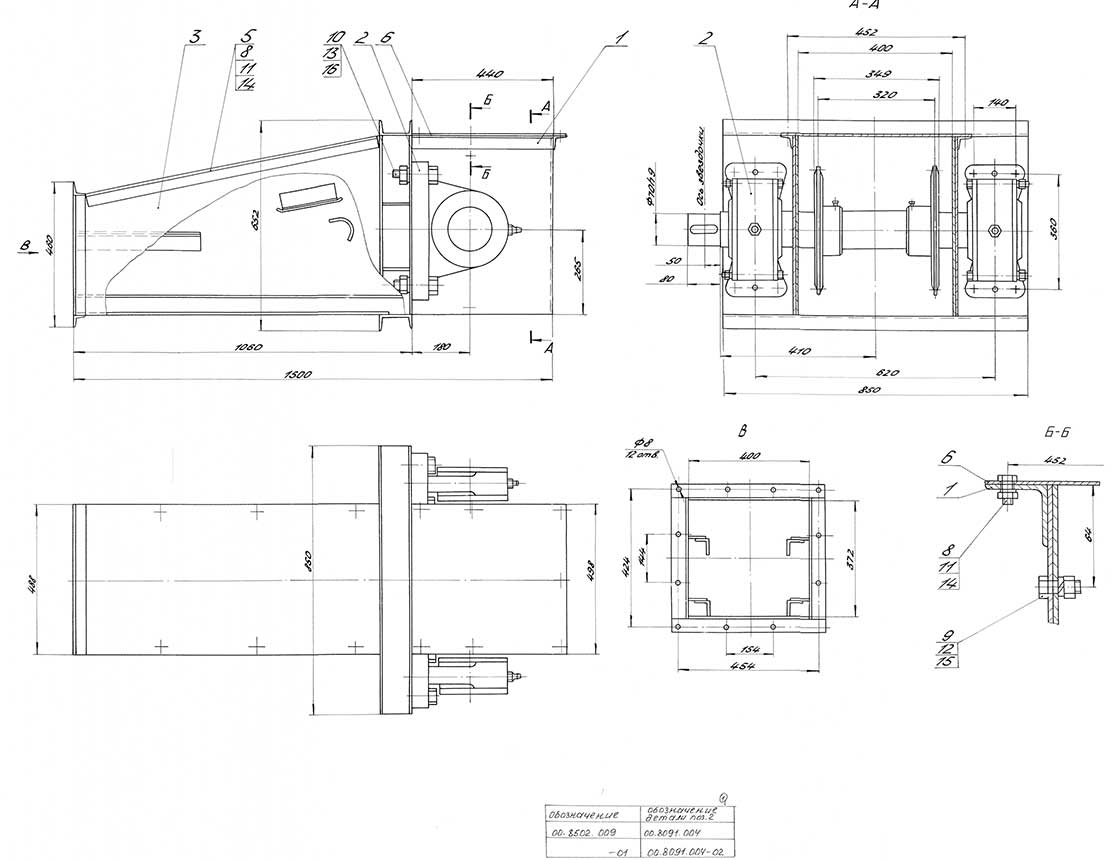

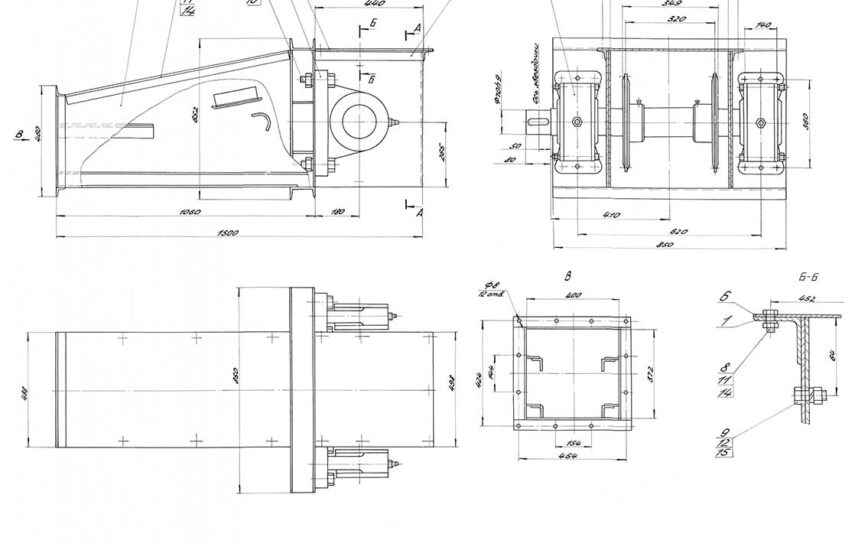

Чертеж секции приводной

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.8502.009 СБ
Материал изготовления	Сталь Ст3 по ГОСТ 380-2005, вал Сталь 45 по ГОСТ 1050-2013
Габаритные размеры (LxBxH), мм	1500x900x600
Масса, кг	420
