Секция натяжная 00.9430.007

Описание Секция натяжная 00.9430.007 СБ - сборочный узел скребкового транспортера ТС-2-30, который устанавливается в концевой части транспортера и обеспечивает натяжение тяговых скребковых цепей за счёт продольного перемещения вала с двумя звёздочками.

Устройство и принципы работы

Секция натяжная 00.9430.007 СБ — концевой сборочный узел скребкового транспортера ТС, обеспечивающий поворот тяговых цепей в обратном направлении и поддержание оптимального натяжения скребковой цепи. Несущая рама натяжной секции изготовлена из конструкционной стали Ст3сп, а натяжной вал выполнен из конструкционной стали 45. Секция натяжная состоит из:

• Несущей рамы;
• Натяжного вала с двумя приводными звёздочками;
• Двух подшипниковых узлов в подвижных корпусах;
• Винтового механизма регулировки натяжения.

По мере вытягивания цепи в процессе эксплуатации винтовые механизмы смещают подшипниковые корпуса вместе с валом, восстанавливая рабочее натяжение цепи без необходимости разборки конструкции.

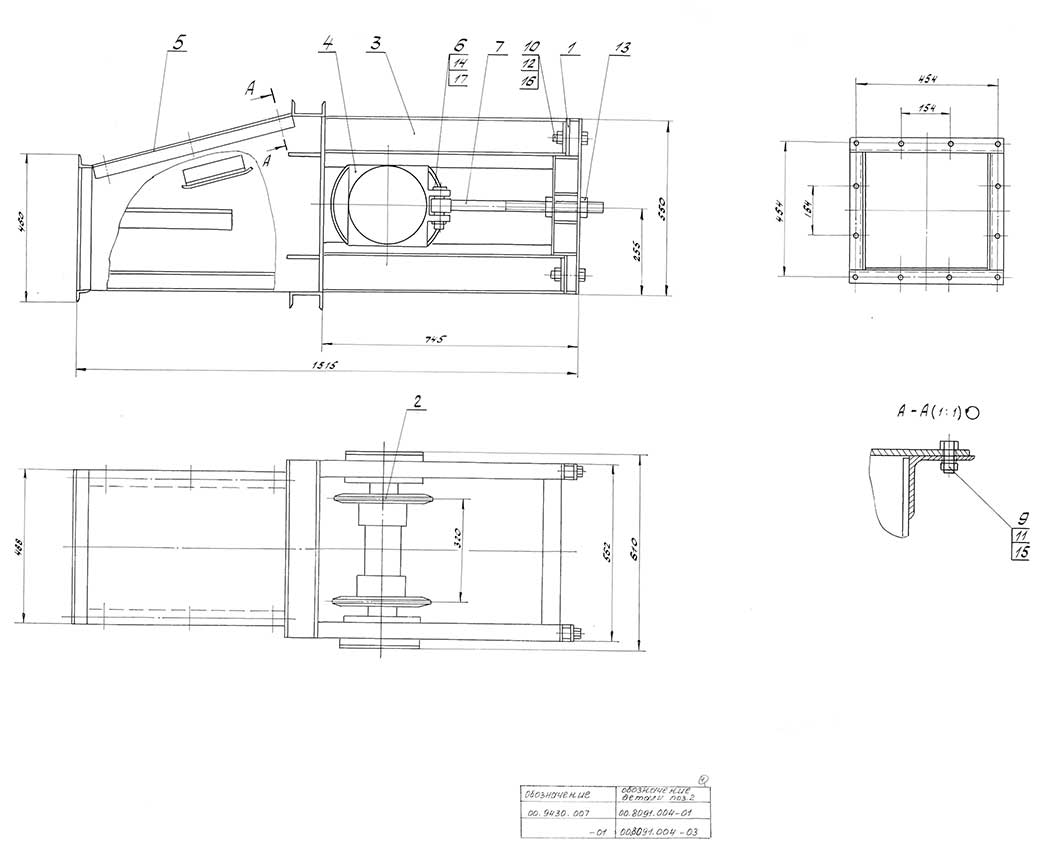

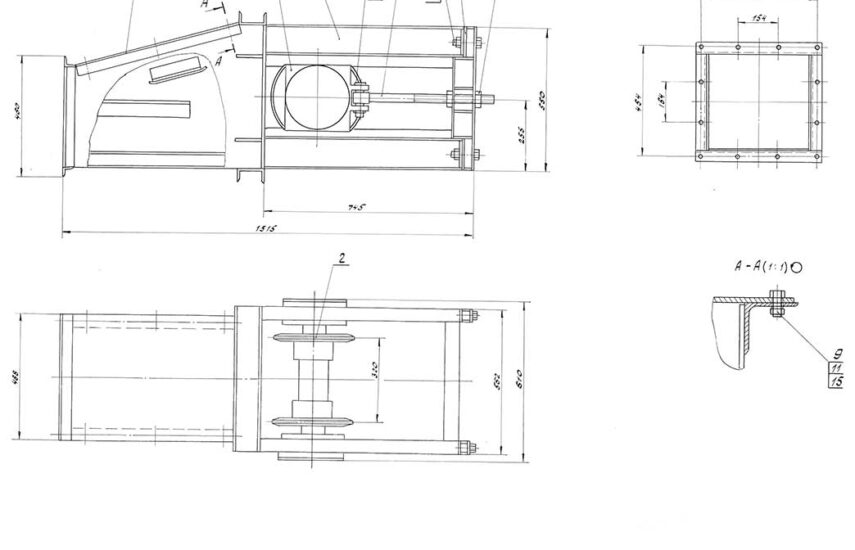

Чертеж секции натяжной

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.9430.007 СБ
Материал изготовления	Рама - Сталь Ст3 по ГОСТ 380-2005, Вал - Сталь 45 по ГОСТ 1050-2013
Габаритные размеры (LxBxH), мм	1515x610x550
Масса, кг	250
