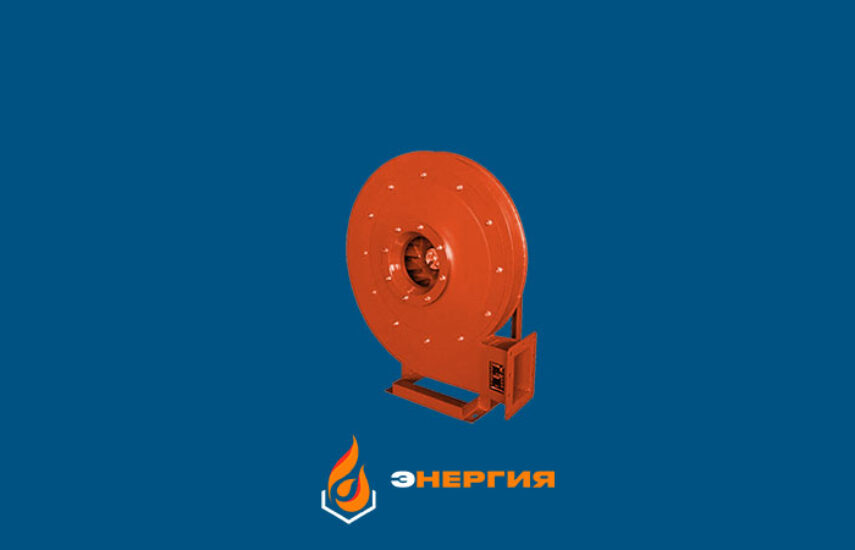

Вентилятор острого дутья ВОД
- Производительность: 1800 м.куб./ч
- Мощность эл. двиг.: 7,5 кВт
- Полное давление: 395 даПа
- Габариты с эл. двиг, LxBxH: 581х634х611 мм
- Масса с эл. двиг. / (без эл. двиг.): 128 (72) кг
Базовая комплектация
- Вентилятор в сборе с электродвигателем
- Эксплуатационная документация (паспорта на оборудование, входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
Частотный преобразователь
Вентилятор острого дутья одностороннего всасывания из листовой углеродистой стали производства предназначен для подачи горячего воздуха в топки паровых и водогрейных твердотопливных котлов малой и средней мощности со слоевым сжиганием топлива.
Устройство и принципы работы вентилятора острого дутья ВОД
Вентилятор острого дутья состоит из следующих частей:
- Рабочее колесо;
- Улитка (корпус);
- Всасывающий патрубок;
- Рама(опора);
- Электродвигатель-привод.
Рабочее колесо состоит из переднего и заднего дисков, 12-ти лопаток и ступицы. Балансировка производится на заводе-изготовителе.

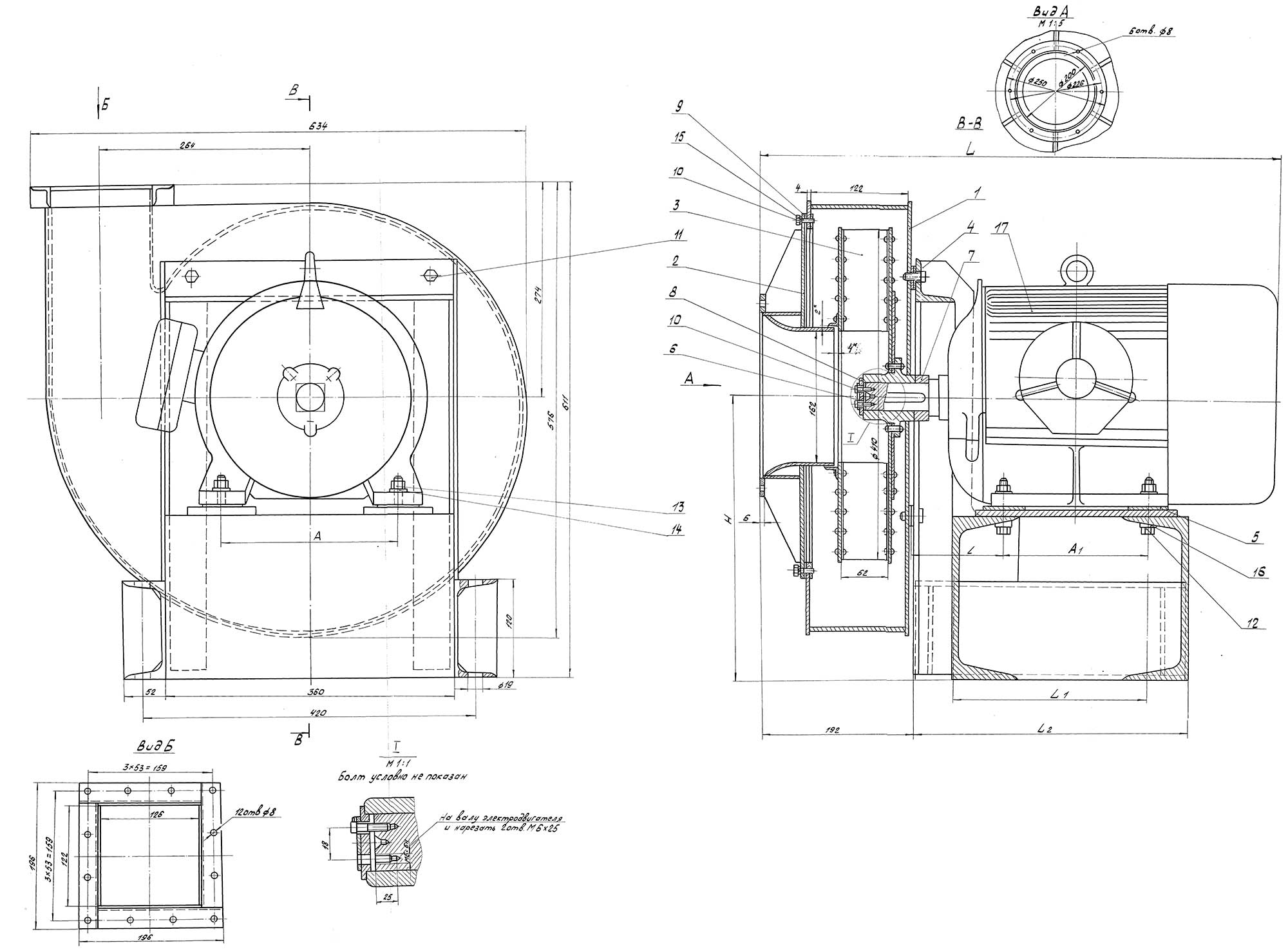

Чертеж
Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы.
К сварной раме из листового проката закрепляется корпус вентилятора и двигатель, с насаженным на его вал рабочим колесом. Рама притягивается к общему фундаменту болтами.
Условия эксплуатации вентилятора острого дутья
- Умеренный и тропический климат под навесом
- Температура окружающей среды: от (-30)°С до (+40)°С;
- Температура перемещаемой среды на всасывании: от (-30)°С до (+70)°С
- В помещения с температурой воздуха, несущественно отличающейся от колебаний на открытом воздухе, при сравнительно свободном доступе наружного воздуха.
Вентиляторы острого дутья не предназначены для применения в системах вентиляции и воздушного отопления.
| Наименование характеристики | Значение |
|---|---|
| Номер чертежа | 00.8048.011 (правое вращение) |
| Диаметр рабочего колеса, м | 0,41 |
| Частота вращения эл. двигателя, об/мин | 3000 |
| Типоразмер эл. двигателя | 4А112М2 |
| Установленная мощность эл. двигателя, кВт | 7,5 |
| Потребляемая мощность, кВт | 3,5 |
| Производительность на всасывании, м3/час | 1800 |
| Полное давление, даПа | 395 |
| Температура перемещаемой среды на всасывании, С | 70 |
| КПД, % | 66 |
| Предельная запылённость перемещаемой среды, г/м3 | 0,1 |
| Габаритные размеры с эл. двиг.,LxBxH, мм | 581х634х611 |
| Масса с э/дв. (без э/дв.), кг | 128 (72) |
| Угол разворота корпуса при поставке (монтаже) | 90° (0° и 180°) |
Котельный завод Энергия также изготавливает запасные части к вентилятору острого дутья ВОД:
- Рабочее колесо вентилятора острого дутья;
- Улитка (корпус) вентилятора острого дутья;
- Электродвигатель 4А112М2 7,5 кВт 3000 об./мин.
