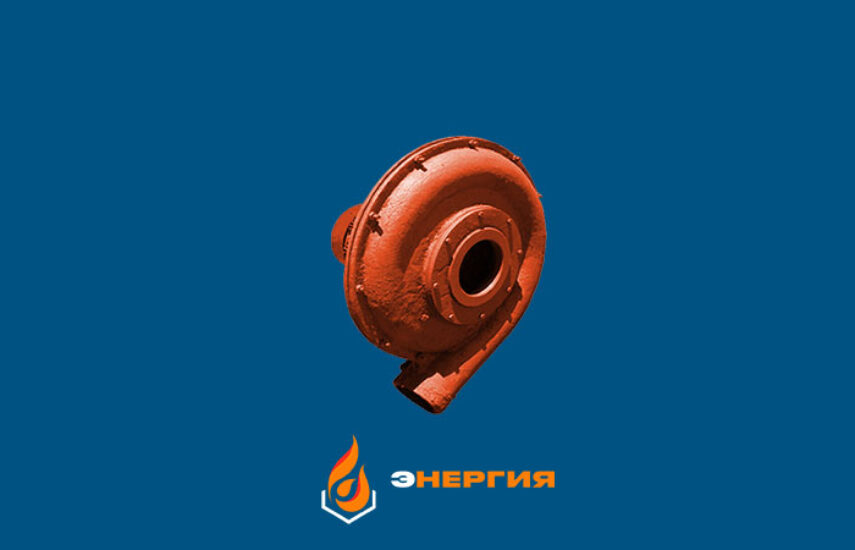

Вентилятор возврата уноса ВВУ-4,3-3000
- Производительность: 1000 м.куб./ч
- Мощность эл. двиг.: 4 кВт
- Полное давление: 380 даПа
- Габариты с эл. двиг, LxBxH: 466х654х685 мм
- Масса с эл. двиг. / (без эл. двиг.): 107,2 (73) кг
Базовая комплектация
- Вентилятор в сборе с электродвигателем
- Эксплуатационная документация (паспорта на оборудование, входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
Частотный преобразователь
Вентилятор возврата уноса ВВУ-4,3-3000 высоконапорный центробежный котельный одностороннего всасывания из листовой углеродистой стали предназначен для подачи воздуха в устройства возврата уноса, применяемые в топках паровых и водогрейных котлов малой и средней мощности со слоевым сжиганием топлива.
Устройство и принципы работы
ВВУ-4,3-3000 состоит из следующих частей:
- Рабочее колесо;
- Улитка (корпус);
- Всасывающий патрубок;
- Крышка опорная;
- Электродвигатель-привод.
*Дополнительно может комплектоваться:
- частотным преобразователем;
- устройством плавного пуска.
Вентилятор ВВУ-4,3-3000 исполнен с посадкой рабочего колеса на вал двигателя-привода, корпус спиральный поворотный. Поставляется с углом разворота нагнетательного патрубка 0°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 90°. Направление вращения рабочего колеса вентилятора ВВУ-4,3-3000 левое.

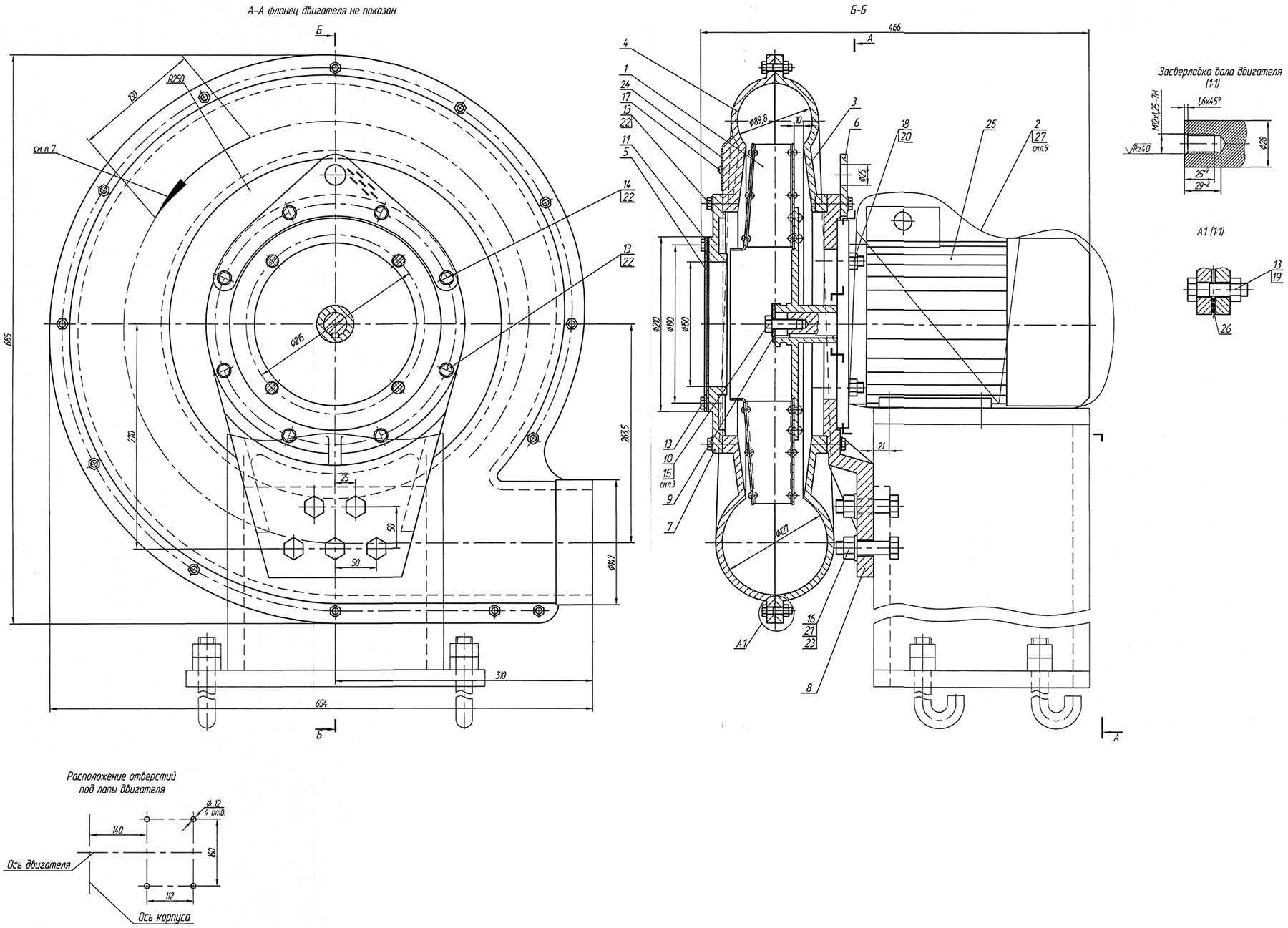

Чертеж
Рабочее колесо представляет собой клёпанную конструкцию и состоит из переднего и заднего дисков, десяти радиально оканчивающихся лопаток и ступицы. Рабочие колеса балансируются на заводе-изготовителе.
Разборный корпус вентилятора собран с помощью болтового соединения из двух литых половин и крышки-патрубка. Корпус и двигатель, с насаженным на его вал рабочим колесом, закреплены болтовым соединением на опорной крышке. В комплект поставки вентилятора не входит рама, вентилятор устанавливается на общую раму и крепится болтовым соединением через отверстия в лапах двигателя и в опорной крышке.
Условия эксплуатации
- Умеренный и тропический климат под навесом
- Температура окружающей среды: от (-30)°С до (+40)°С;
- Температура перемещаемой среды на всасывании: от (-30)°С до (+40)°С
- В помещения с температурой воздуха, несущественно отличающейся от колебаний на открытом воздухе, при сравнительно свободном доступе наружного воздуха.
| Наименование характеристики | Значение |
|---|---|
| Номер чертежа | 00.8048.019 (левое вращение) |
| Диаметр рабочего колеса, м | 0,43 |
| Частота вращения эл. двигателя, об/мин | 3000 |
| Типоразмер эл. двигателя | 4АМ100S2 |
| Установленная мощность эл. двигателя, кВт | 4 |
| Потребляемая мощность, кВт кВт | 1,7 |
| Производительность на всасывании, м3/час | 1000 |
| Полное давление, даПа | 380 |
| Температура перемещаемой среды на всасывании, С | 20 |
| КПД, % | 52 |
| Предельная запылённость перемещаемой среды, г/м3 | 0,1 |
| Габаритные размеры с эл. двиг.,LxBxH, мм | 466х654х685 |
| Масса с э/дв. (без э/дв.), кг | 107,2 (73) |
| Угол разворота корпуса при поставке (монтаже) | 0° (0°-270° через 90°) |
Котельный завод Энергия также изготавливает запасные части к вентилятору возврата уноса ВВУ-4,3-3000:
- Рабочее колесо вентилятора возврата уноса ВВУ-4,3-3000;
- Улитка (корпус) вентилятора ВВУ-4,3-3000;
- Электродвигатель 4АМ100S2 4 кВт 3000 об./мин.
