Теплообменник Q=20-40 т/ч

Описание Теплообменник Q=20-40 т/ч служит для нагрева воды за счёт использования тепла продувочной воды паровых котлов. Теплообменник Q=20-40 т/ч представляет собой горизонтальный кожухотрубный аппарат, который состоит из корпуса с двумя крышками и трубной системы. Применяя системы противотока, теплообменник является очень эффективным.

Устройство и принципы работы

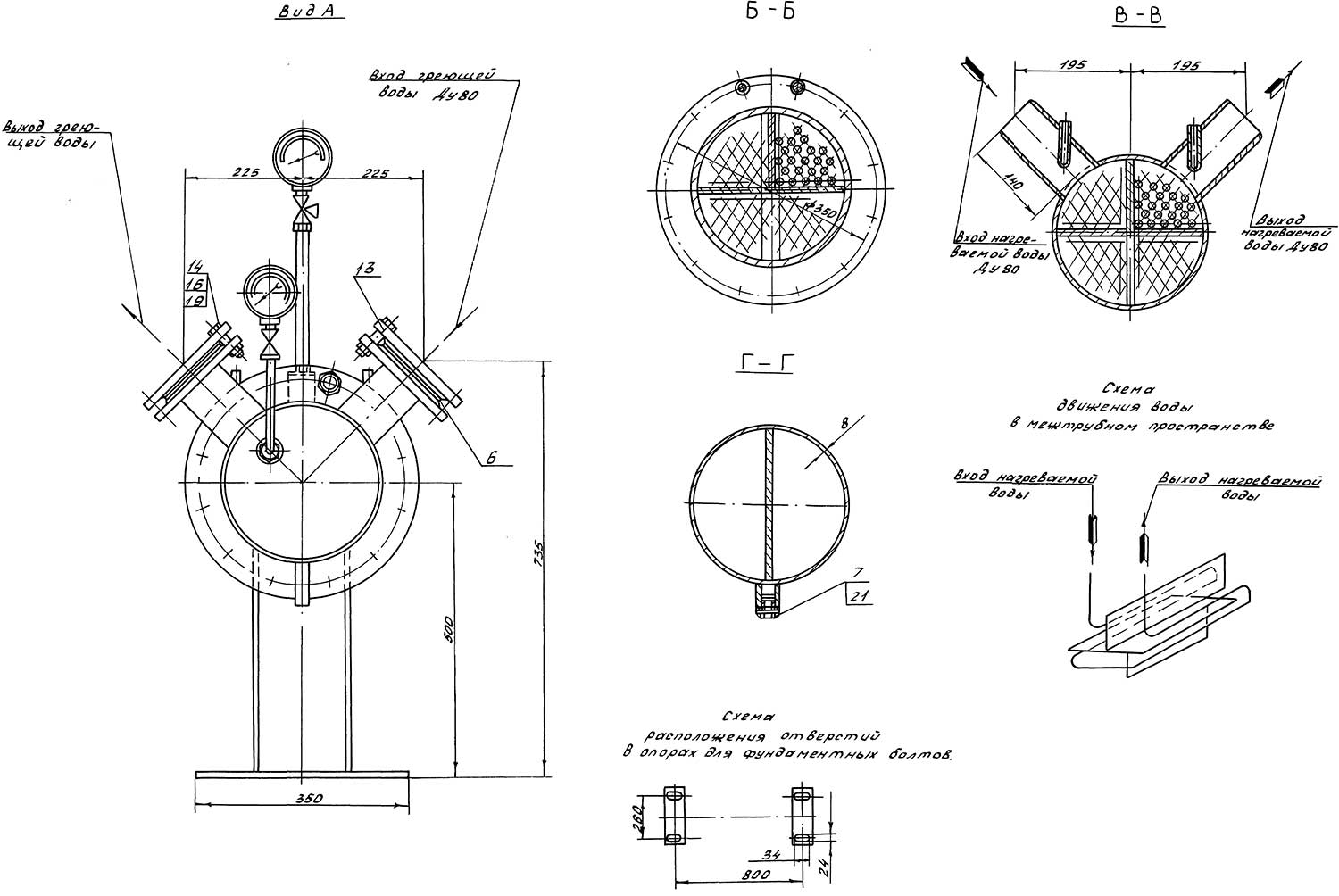

Теплообменник Q=20-40 т/ч представляет собой горизонтальный кожухотрубный аппарат, состоящий из корпуса с двумя крышками и трубной системы. Трубная система, помещенная внутрь подогревателя, выступает основным нагревательным элементом. Трубная часть теплообменника неразборная и включает в себя стальную обечайку, соединённую с трубными досками сваркой. В трубных досках завальцованы латунные трубки диаметром 16 мм, с толщиной стенки 1 мм. Для подвода и отвода греющей и нагреваемой сред на аппарате имеются патрубки, позволяющие устанавливать запорную арматуру и обвязочные трубопроводы. В теплообменнике Q=20-40 т/ч греющая вода движется по трубкам трубной системы, нагреваемая - по межтрубному пространству. За счёт установки перегородок в крышках и корпусе трубное и межтрубное пространство разделено на четыре хода. В теплообменнике применена противоточная схема движения теплоносителя. Подогреватели изготавливаются по стандартам ГОСТ на сертифицированном производстве и поставляются со всей необходимой документацией.

Технические характеристики

Показатель	Значение

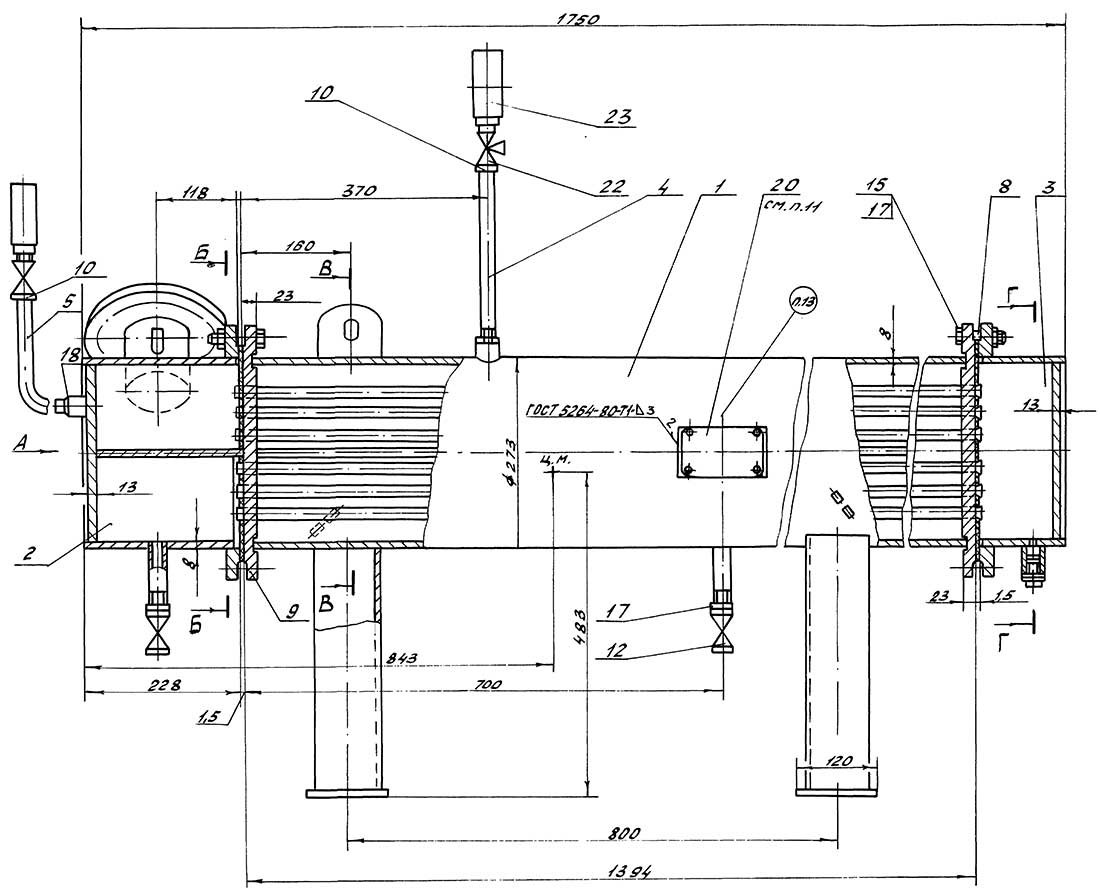

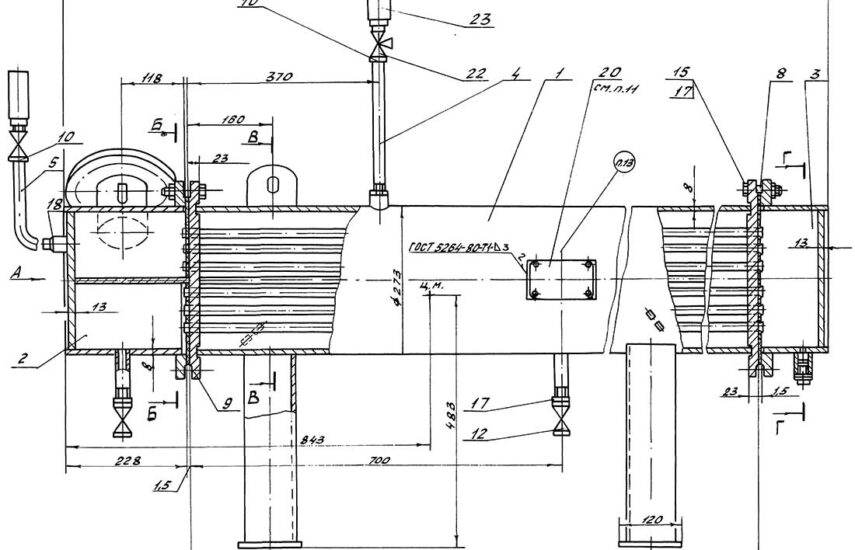

Номер чертежа	00.8115.003
Давление, МПа	0,7 (в корпусе); 0,02 (в трубной системе)
Поверхность нагрева, м2	5,6
Среда	вода
Температура среды в корпусе/трубной сист., °С	на входе - 40/104,2 на выходе - 50/60
Наружный диаметр, мм	273
Габаритные размеры LxBxH, мм	1750х670х1070
Масса, кг	270
