Подогреватель пароводяной ПП1-32-7-4

Описание Теплообменник ПП1-32-7-4 относится к типу пароводяных подогревателей и работает за счет передачи тепла от горячего пара. Он поддерживает температуру в диапазоне 70–95 °С и используется для отопления и подачи горячей воды как в жилых, так и в производственных помещениях. По конструкции это классический кожухотрубный аппарат: прочный корпус из углеродистой стали, две камеры для воды и трубный пучок. Теплообменные трубки — гладкие, прямые, диаметром 16 или 19 мм, изготовленные из латуни Л68 или нержавеющей стали 12Х18Н10Т, но стоит обратить внимание на то, что данный материал уменьшает тепловой поток примерно на 10%.

Условное обозначение

• ПП - пароводяной подогреватель;
• 1 - номер конструкции;
• 32 - площадь поверхности теплообмена, м²;
• 7 - рабочее давление в трубной системе (со стороны воды), кгс/см²;
• 4 - рабочее давление в межтрубном пространстве (со стороны пара), кгс/см²;

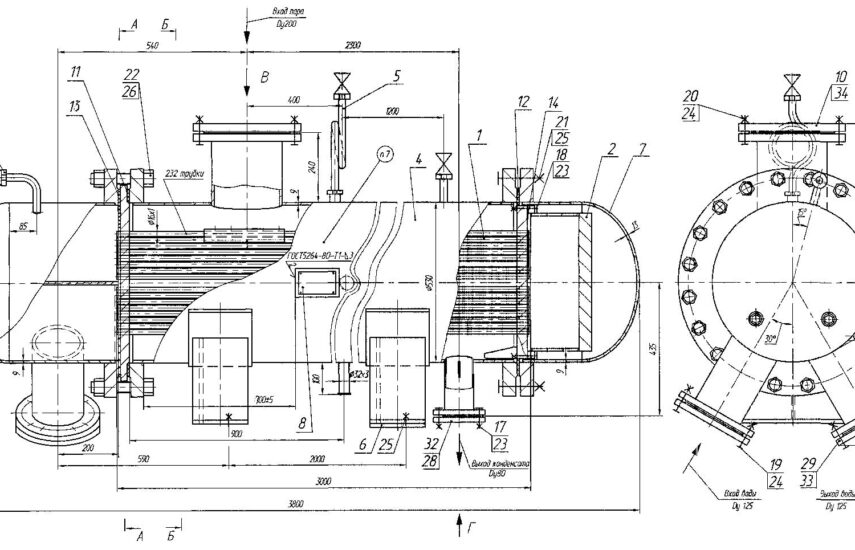

Схема/чертёж подогревателя ПП1-32-7-4

Принцип действия

Принцип действия пароводяного подогревателя построен на теплообмене между паром и водой. Вода из внешней теплосети поступает внутрь латунных трубок. Параллельно через верхний патрубок в корпус подается горячий пар, который движется в межтрубном пространстве, отдавая тепло воде. Термическое расширение и сжатие трубок при колебаниях температуры компенсируется подвижной конструкцией задней камеры. Конденсат, образующийся при охлаждении пара, собирается в нижней части аппарата и удаляется через дренажный (сливной) патрубок.

Технические характеристики

Характеристика	Значение
Обозначение/типоразмер:	ПП1-32-7-4
Площадь поверхности нагрева, м2:	32,0
Кол-во трубок, шт:	232
Тепловой поток, Гкал/ч:	3,88
Расход воды номинальный, т/ч:	50
Диаметр корпуса, мм:	530
Общая длина, мм:	3790
Масса общая , кг:	1090
