Подогреватель водоводяной ПВ1-273х4-Г-1,0-20,6

Описание Подогреватель воды ПВ1-273х4-Г-1,0-20,6 применяют в отопительных контурах и системах ГВС жилых и общественных зданий. Приведённая тепловая производительность достигается при соблюдении таких условий эксплуатации водоводяных аппаратов ВВП:

• скорость нагреваемого потока — 1 м/с;
• соотношение расходов в трубном и межтрубном пространствах — пропорциональное;
• разность температур между теплоносителем и нагреваемой средой — 45 °С;
• среднелогарифмическая разность температур — 10 °С.

Условное обозначение

• ПВ - подогреватель водяной;
• 1 - номер конструкции или тип секции;
• 273х4 - наружный диаметр трубок и толщина стенки трубки;
• Г - гладкотрубный;
• 1,0 - рабочее давление, МПа;
• 20.6 - Поверхность нагрева, м2;

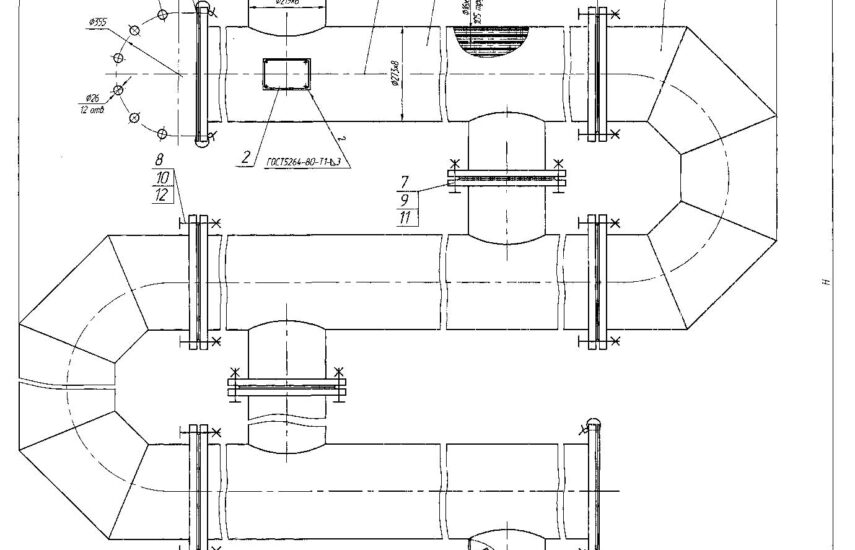

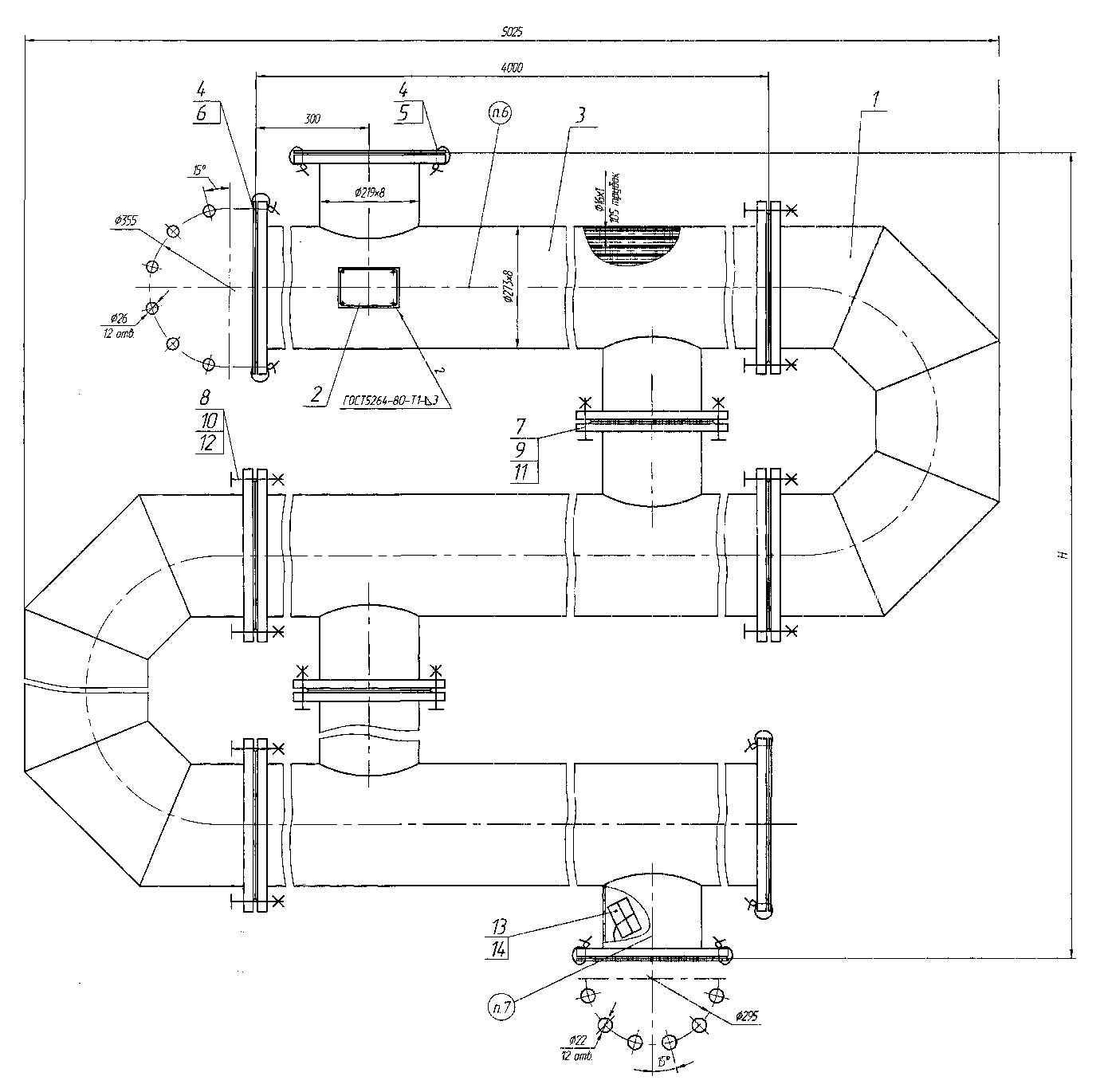

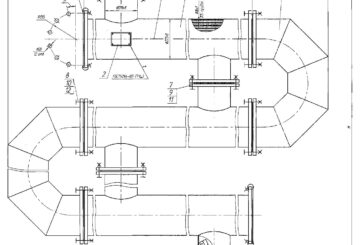

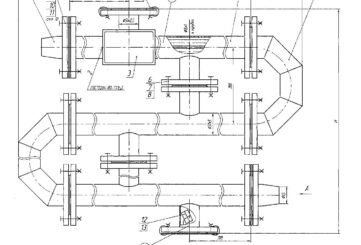

Чертёж подогревателя водоводяного

- Данный подогреватель состоит из секций, соединенных последовательно между собой калачами, а по межтрубному пространству переходами. Внутри секции расположены латунные/нержавеющие трубки, которые располагаются на равном расстоянии друг от друга опорными перегородками, что всё вместе позволяет подогревателю обеспечить требуемые тепловые характеристи

Технические характеристики

Наименование показателя	Значение
Номер чертежа	00.8111.043
Поверхность нагрева, м2	20.6
Наружный диаметр, мм	273
Срок изготовления	45
Длина блока-секции, м, не более	2
Рабочее давление, МПа (кгс/см2), не более	1,0 (10)
Температура греющей воды, 0С, не более	200
Число теплообменных труб в блоке-секции, шт	105
Номинальный расход нагреваемой воды, т/ч	120.9
Масса секции, кг, не более	487
Масса калача, кг, не более	110
Высота секции, мм, не более	600
Переход, мм, не более (условный диаметр)	200
Переход, мм, не более (длина)	190
Калач, мм, не более (условный диаметр)	250
Калач, мм, не более (межцентровое расстояние)	600
Калач, мм, не более (длина)	512
