Подогреватель водоводяной ПВ1-127х2-Г-1,0-1,8

Описание Подогреватель воды ПВ1-127х2-Г-1,0-1,8 применяют в отопительных контурах и системах ГВС жилых и общественных зданий. Приведённая тепловая производительность достигается при соблюдении таких условий эксплуатации водоводяных аппаратов ВВП:

• скорость нагреваемого потока — 1 м/с;
• соотношение расходов в трубном и межтрубном пространствах — пропорциональное;
• разность температур между теплоносителем и нагреваемой средой — 45 °С;
• среднелогарифмическая разность температур — 10 °С.

Условное обозначение

• ПВ - подогреватель водяной;
• 1 - номер конструкции или тип секции;
• 89х4 - наружный диаметр трубок и толщина стенки трубки;
• Г - гладкотрубный;
• 1,0 - рабочее давление, МПа;
• 1.88 - Поверхность нагрева, м2;

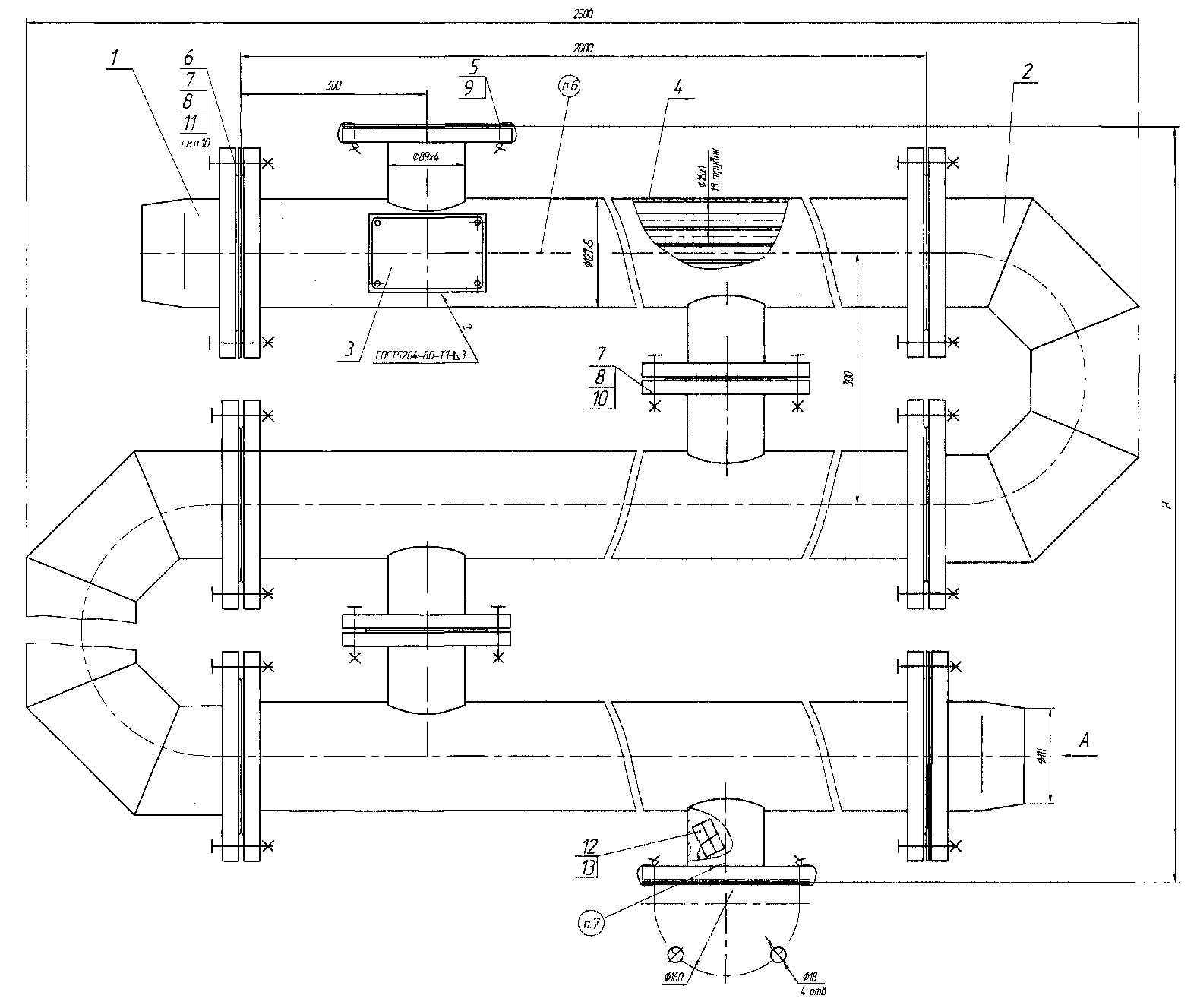

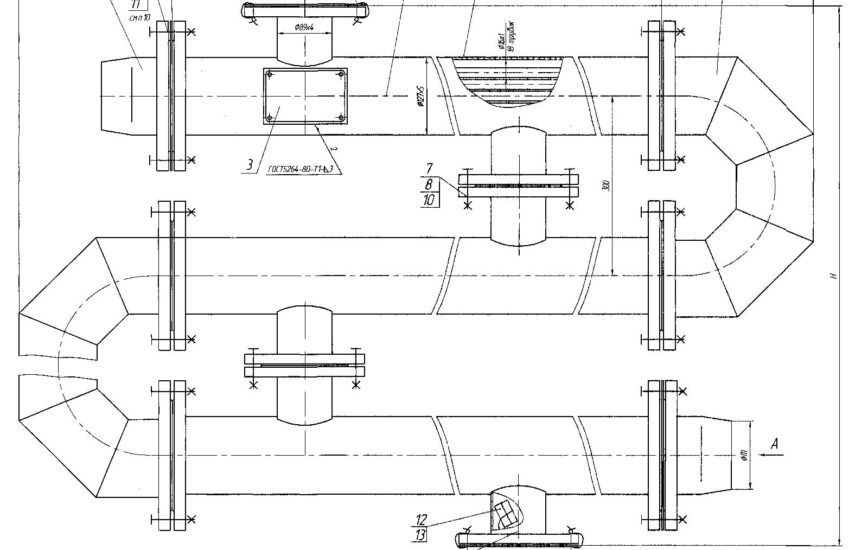

Чертёж подогревателя водоводяного

- Данный подогреватель состоит из секций, соединенных последовательно между собой калачами, а по межтрубному пространству переходами. Внутри секции расположены латунные/нержавеющие трубки, которые располагаются на равном расстоянии друг от друга опорными перегородками, что всё вместе позволяет подогревателю обеспечить требуемые тепловые характеристи

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.8111.052
Поверхность нагрева, м2	1.8
Наружный диаметр, мм	127
Срок изготовления	30
Длина блока-секции, м, не более	2
Рабочее давление, МПа (кгс/см2), не более	1,0 (10)
Температура греющей воды, 0С, не более	200
Число теплообменных труб в блоке-секции, шт	18
Номинальный расход нагреваемой воды, т/ч	21.5
Масса секции, кг, не более	78
Масса калача, кг, не более	19
Масса перехода, кг, не более	7.5
Высота секции, мм, не более	300
Переход, мм, не более (условный диаметр)	80
Переход, мм, не более (длина)	90
Калач, мм, не более (условный диаметр)	100
Калач, мм, не более (межцентровое расстояние)	300
Калач, мм, не более (длина)	210
