Паровой котел КЕ-6,5-14С

КЕ-6,5-14С - паровой твердотопливный котел, основными элементами которого являются два барабана: верхний и нижний, экранированная топочная камера и конвективный пучок. Котёл с естественной циркуляцией со слоевой механической топкой. Предназначен для выработки насыщенного или перегретого пара, используемого для технологических нужд промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения. Поставляется одним транспортабельным блоком или россыпью в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками.

Устройство и принципы работы котла КЕ-6,5-14С

Котел КЕ-6,5-14С состоит из верхнего и нижнего барабанов, трубной системы и дополнительных комплектующих. Диаметр обоих барабанов составляет 1000 мм. Межцентровое расстояние установки барабанов - 2750 мм. На задних днищах верхних и нижних барабанов, а также на переднем днище верхнего барабана размещены лазы для внутреннего осмотра котла.

Расшифровка наименования котла КЕ-6,5-14С

КЕ – тип котла (котёл с естественной циркуляцией), 6,5 – паропроизводительность (т/ч), 14 – абсолютное давление пара (кгс/см2), С – способ сжигания топлива (слоевое сжигание), О – котел, поставляемый в обшивке и изоляции.

У котлов КЕ-6,5 применена одноступенчатая схема испарения. Питательная вода из экономайзера подаётся в верхний барабан под уровень воды по перфорированной трубе, в нижний барабан вода сливается по задним обогреваемым трубам кипятильного пучка. Вода по перепускным трубам из нижнего барабана поступает в камеры левого и правого экранов. Питание экранов производится из верхнего барабана по опускным труба, расположенным на фронте котла.

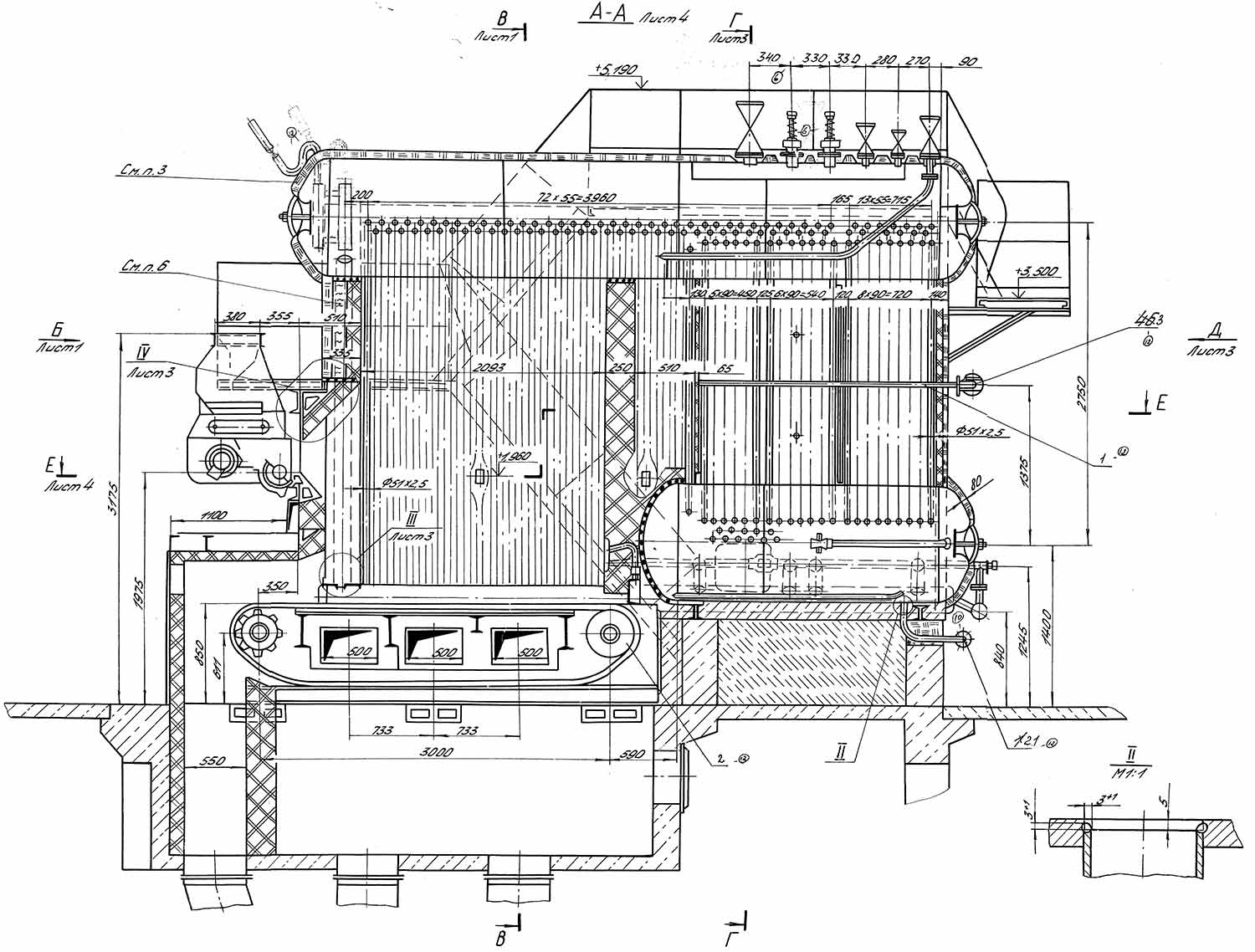

Чертеж

В начале конвективного пучка устанавливаются пароперегреватели. В первую часть коллектора насыщенный пар направляется из верхнего барабана по пароперепускным трубам. Выход перегретого пара происходит из второй части верхнего коллектора.

Для сжигания топлива котел снабжается топочным устройством - ТЛЗМ с пневмомеханическими забрасывателями с моноблочной ленточной цепной решёткой обратного хода. Так же котел снабжается устройством возврата уноса, возвращающего в топку для дожигания, оседающий в газоходе унос. В топочных камерах струи острого дутья образуют газовые вихри в вертикальной плоскости, способствующие сепарации и многократной циркуляции уноса, что приводит к уменьшению химического недожога и улучшению выгорания мелочи во взвешенном состоянии.

Воздух в систему возврата уноса и острого дутья подаёт высоконапорный вентилятор.

Котел комплектуется необходимым для работы количеством арматуры и контрольно-измерительными приборами.

Схема

Площадки, необходимые для обслуживания котла, включают в себя:

• боковые площадки - обслуживание водоуказательных приборов, предохранительных клапанов, запорной арматуры на верхнем барабане;
• площадки на задней стенке - обслуживание продувочной линии, а также доступ к верхнему барабану прим ремонте котла.

Перевод парового котла КЕ-4-14 с топкой ТЛЗМ-2-1,87/2,4 в водогрейный режим позволяет не только повысить производительность котельных установок в целом и уменьшить затраты на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сократить расходы на подготовку воды, но и существенно снизить расход топлива. КПД котла повышается на 2-2,5%, если использовать его в водогрейном режиме.

Горизонтальный разворот газов при омывании труб в пучках создаётся за счет установки одной шамотной перегородки, отделяющий камеру догорания от пучка, и одной чугунной перегородки, образующий два газохода.

Охлаждение баробанов пароводяной смесью предусмотрено конструкцией котла и не допускает повышение температуры металла сверх допустимых значений при растопках, остановках и маневренных режимах котла.

Котел снабжается двумя предохранительными клапанами. На котлах без пароперегревателей предохранительные клапаны устанавливаются на верхнем барабане котла, а с пароперегревателями - один на верхнем барабане, второй - на выходном коллекторе пароперегревателя. Также котел оборудуется водоуказательным прибором прямого действия и двумя сниженными указателями уровня, один из которых поставляется с котлом, второй - с автоматикой.

Главный паровой вентиль или задвижка, вентили для отбора проб пара, отбора пара на собственные нужды - обдувку, распологаются также на верхнем барабане.

Вес трубной системы котла КЕ-4-14С

Оборудование поставляется заказчику в собранном виде транспортабельным блоком без обшивки и изоляции в комплекте с арматурой и гарнитурой в пределах котла, лестницами и площадками и пароперегревателем (по требованию).

Котельный завод Энергия также изготавливает запасные части к паровому котлу КЕ-6,5-14С:

• Барабан верхний котла КЕ-6,5-14С;
• Барабан нижний котла КЕ-6,5-14С;
• Экранные трубы котла КЕ-6,5-14С;
• Конвективные трубы (конвективный пучок) котла КЕ-6,5-14С;
• Указатель уровня Ду10 Ру25 стальной 00.9662.090;
