Паровой котел КЕ-25-14С

КЕ-25-14С - паровой твердотопливный котел, основными элементами которого являются два барабана: верхний и нижний, экранированная топочная камера и конвективный пучок. Котёл с естественной циркуляцией со слоевой механической топкой. Предназначен для выработки насыщенного или перегретого пара, используемого для технологических нужд промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения. Поставляется одним транспортабельным блоком или россыпью в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками.

Устройство и принципы работы котла КЕ-25-14С

Котел КЕ-25-14С состоит из верхнего и нижнего барабанов, трубной системы и дополнительных комплектующих. Диаметр обоих барабанов составляет 1000 мм. Межцентровое расстояние установки барабанов - 2750 мм. На задних днищах верхних и нижних барабанов, а также на переднем днище верхнего барабана размещены лазы для внутреннего осмотра котла.

Расшифровка наименования котла КЕ-25-14С

КЕ – тип котла (котёл с естественной циркуляцией), 25 – паропроизводительность (т/ч), 14 – абсолютное давление пара (кгс/см2), С – способ сжигания топлива (слоевое сжигание), О – котел, поставляемый в обшивке и изоляции.

У котлов КЕ-25 применена двухступенчатая схема испарения. Для второй ступени испарения выделены трубы правого бокового экрана заднего топочного блока. В верхнем барабане устанавливается плотная поперечная перегородка на расстоянии 1245 мм от переднего торца. Вода по двум необогреваемым трубам из верхнего барабана опускается в нижний коллектор правого бокового экрана и поступает по двум трубам в паровой объём между боковой поверхностью барабана и вертикальной стенкой, где и происходит предварительно разделение пара и воды.

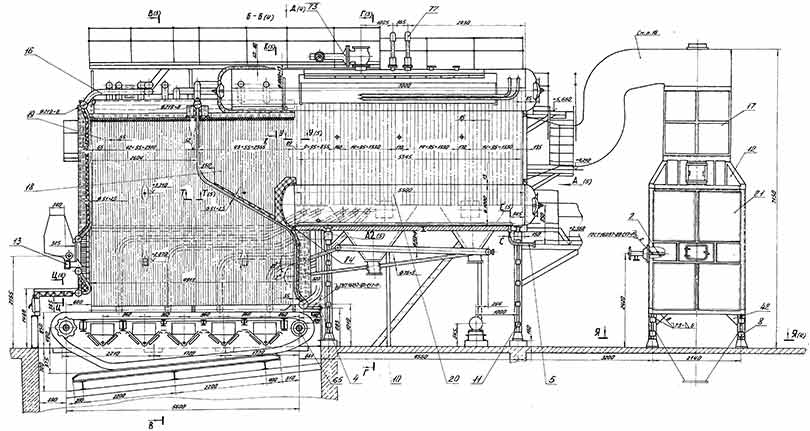

Чертеж

В начале конвективного пучка устанавливаются пароперегреватели. В первую часть коллектора насыщенный пар направляется из верхнего барабана по пароперепускным трубам. Выход перегретого пара происходит из второй части верхнего коллектора.

Для сжигания топлива котел снабжается топочным устройством - ТЧЗМ с пневмомеханическими забрасывателями и чешуйчатой цепной решёткой. Так же котел снабжается устройством возврата уноса, возвращающего в топку для дожигания, оседающий в газоходе унос. В топочных камерах струи острого дутья образуют газовые вихри в вертикальной плоскости, способствующие сепарации и многократной циркуляции уноса, что приводит к уменьшению химического недожога и улучшению выгорания мелочи во взвешенном состоянии.

Котел комплектуется необходимым для работы количеством арматуры и контрольно-измерительными приборами.

Схема

Площадки, необходимые для обслуживания котла, включают в себя:

• боковые площадки - обслуживание водоуказательных приборов, предохранительных клапанов, запорной арматуры на верхнем барабане;
• площадки на задней стенке - обслуживание продувочной линии, а также доступ к верхнему барабану прим ремонте котла.

Перевод парового котла КЕ-25-14С с топкой ТЧЗМ-2,7/5,6 в водогрейный режим позволяет не только повысить производительность котельных установок в целом и уменьшить затраты на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сократить расходы на подготовку воды, но и существенно снизить расход топлива. КПД котла повышается на 2-2,5%, если использовать его в водогрейном режиме.

Особенностью конструкции котла является разделение топочной камеры по глубине на два блока. Каждый из боковых экранов - правый и левый, переднего и заднего топочных блоков образует самостоятельный циркуляционный контур. Чтобы увеличить проходное сечение верхние камеры боковых экранов на входе в пучок расположены ассиметрично относительно оси котла.

Блок конвективного пучка с двумя барабанами является третьим постановочным блоком.

Котел КЕ-25-14 является пролётного типа - движение газов осуществляется на прямую без поворотов. На задней стенке расположено окно для выхода газов.

Котел снабжается двумя предохранительными клапанами, один из которых является контрольным. Также котел оборудуется водоуказательным прибором прямого действия и двумя сниженными указателями уровня, один из которых поставляется с котлом, второй - с автоматикой.

Вес трубной системы котла КЕ-25-14С

Оборудование поставляется заказчику тремя транспортабельными блоками - два топочных и один конвективный блоки без обшивки и изоляции, либо по требованию поставляется всё россыпью в комплекте с арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем - по требованию. Изоляционные и обмуровочные материалы не входят в комплект поставки.

Котельный завод Энергия также изготавливает запасные части к паровому котлу КЕ-25-14С:

• Барабан верхний котла КЕ-25-14С;
• Барабан нижний котла КЕ-25-14С;
• Экранные трубы котла КЕ-25-14С;
• Конвективные трубы (конвективный пучок) котла КЕ-25-14С;
• Указатель уровня Ду10 Ру25 стальной 00.9662.090 455 мм;
