Охладитель выпара ОВВ-16
- Поверхность охлаждения, м²: 16
- Абсолютное давление (в корпусе), МПа: 0,12
- Абсолютное давление (в трубной системе), МПа: 0,4
- Габариты (LxBxH), мм: 2610x586x886
- Масса, кг: 510
Базовая комплектация
- Охладитель выпара в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
Описание
Охладитель выпара ОВВ-16 необходим для конденсации пара, содержащегося в парогазовой среде (выпаре), с целью сохранения тепла и конденсата в тепловой схеме объекта. Является обязательным элементом деаэрационной установки. Установка охладителя выпара производится индивидуально на каждый деаэратор.
Охладитель выпара ОВВ-16 имеет две неподвижные опоры, которые приварены к корпусу. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и приваренным с другого торца плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система в сборе с задней водяной камерой устанавливается в корпус охладителя. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Задняя водяная камера состоит из обечайки и плоского днища — глухого фланца, с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями. Особенность конструкции ОВВ-16 — возможность компенсации температурного удлинения трубной системы в корпусе — подвижность незакрепленной задней трубной доски с задней водяной камерой.
Устройство и принципы работы охладителя выпара ОВВ-16
Охладитель выпара ОВВ-16 используется для деаэраторов атмосферного давления с небольшим расходом выпара. Основными элементами охладителя являются:- корпус;
- трубная система (латунь или нержавейка);
- передняя водяная камера;
- задняя водяная камера.
Условное обозначение
- ОВВ — охладитель выпара вакуумного типа;
- 16 — площадь поверхности охлаждения в м2.

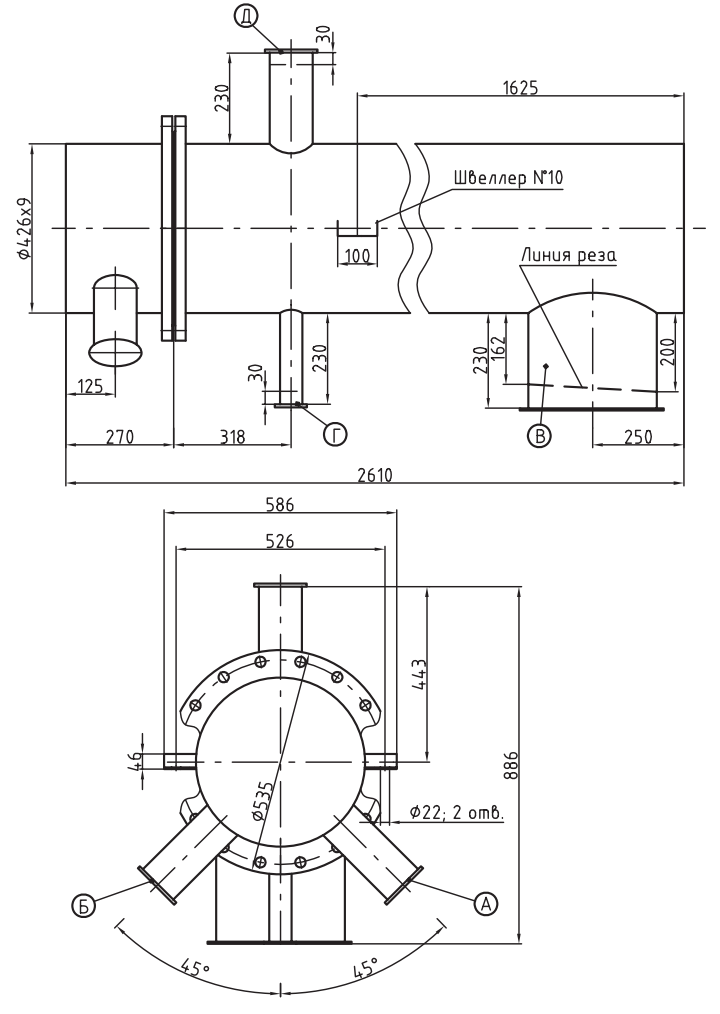

Чертеж охладителя выпара ОВВ-16
Охладитель выпара ОВВ-16 имеет две неподвижные опоры, которые приварены к корпусу. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и приваренным с другого торца плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система в сборе с задней водяной камерой устанавливается в корпус охладителя. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Задняя водяная камера состоит из обечайки и плоского днища — глухого фланца, с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями. Особенность конструкции ОВВ-16 — возможность компенсации температурного удлинения трубной системы в корпусе — подвижность незакрепленной задней трубной доски с задней водяной камерой.
Технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Поверхность охлаждения, м2 | 16 |
| Абсолютное давление (в корпусе), МПа | 0,12 |
| Абсолютное давление (в трубной системе), МПа | 0,4 |
| Среда | вода, пар |
| Температура среды (в корпусе), oС | 104 |
| Температура среды (в трубной системе), oС | 50 |
| Габариты (LxBxH), мм | 2610x586x886 |
| Масса, кг | 510 |
