Барабаны котла КЕ-10-14

Описание Барабан котла КЕ-10 рабочее давление 1,4 МПа, изготавливается из стали 16ГС, 09Г2С, стенка толщиной 13 и 22 мм соответственно. Технология изготовления барабанов котла КЕ-10-14 аналогична первоначально заводской технологии; раскрой листового метала, обработка кромки листа под сварку, прокатка листов вальцами для получения обечаек будущего барабана котла КЕ-10 14 ГМ , сварка обечаек и донышек под флюсом с применением сварочного автомата, сверление отверстий под котловую трубу ø 51 мм, методом фрезерования с последующей накаткой отверстия, что при вальцовки трубы в барабане при монтаже котла КЕ-10-14 ГМ, даёт более надёжное соединение при проведении гидравлических испытаний котла КЕ-10 14 ГМ. Контроль сварных швов обеспечивается за счёт провидения ультразвуковой диагностики барабана котла КЕ-10 14 ГМ. На верхней образующей верхнего барабана котла КЕ-10-14 приварены патрубки для установки предохранительных клапанов, главного парового вентиля или задвижки, вентилей для отбора проб пара, отбора пара на собственные нужды (обдувка). В водяном пространстве верхнего барабана котла КЕ-10 находится питательная труба, в паровом объёме барабана - паросепарационное устройство. В нижнем  барабане котла КЕ-10 14 ГМ, размещается перфорированная труба для продувки, устройство для прогрева барабана при растопке (для котлов производительностью от 6,5 т/ч и выше) и штуцер для спуска воды. Для наблюдения за уровнем воды в верхнем барабане котла КЕ-10 устанавливаются два указателя уровня. На переднем днище верхнего барабана котла КЕ-10 установлено два штуцера  для отбора импульсов уровня воды на автоматику котла.

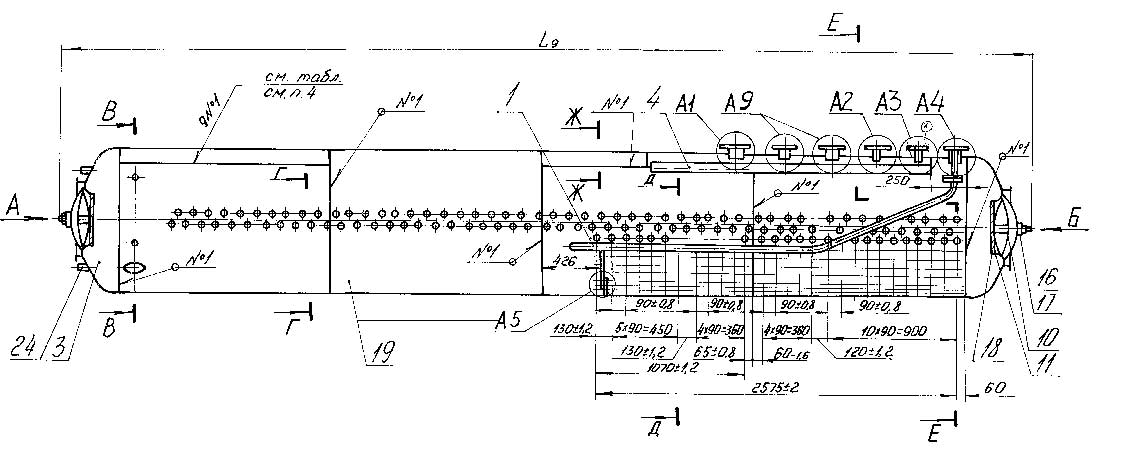

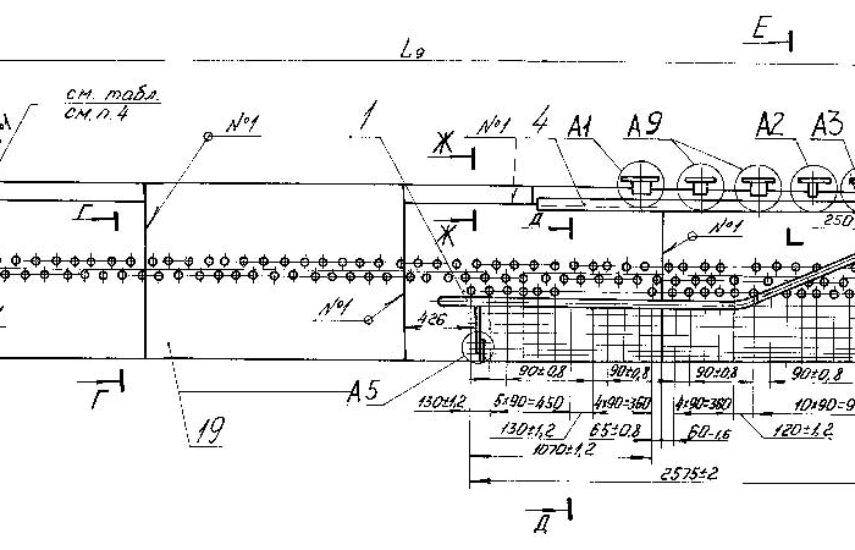

Габаритные размеры и чертеж верхнего барабана КЕ-10-14

Для осмотра барабанов и установленных в них устройств предусмотрены лазы(лючки).

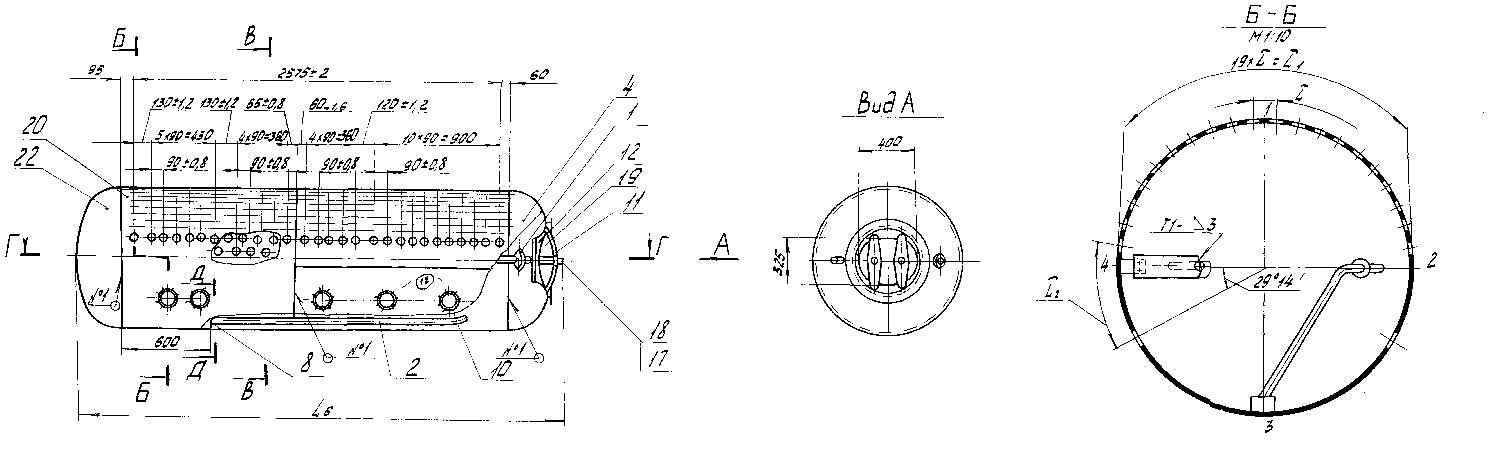

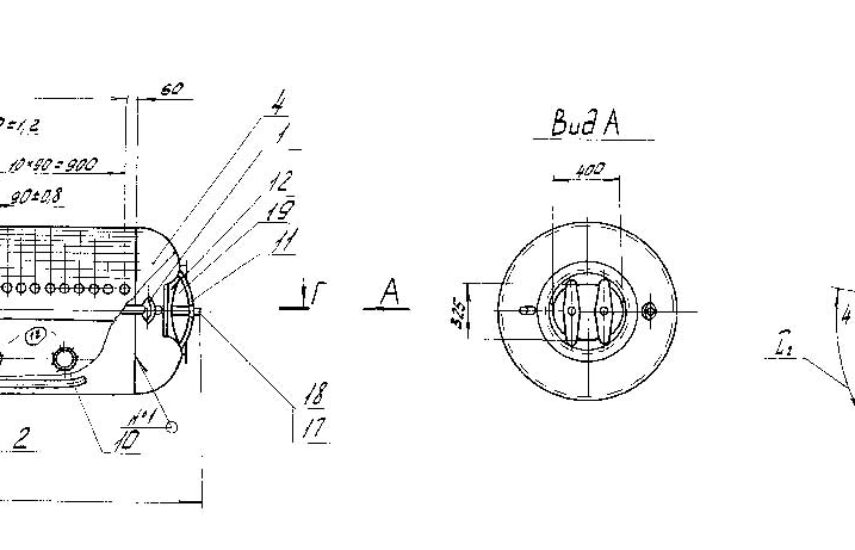

Габаритные размеры и чертеж нижнего барабана КЕ-10-14

Технические характеристики

Наименование оборудования	Длина L, мм	Диаметр, мм	Масса, кг
Верхний барабан КЕ-10	6700	1000	2121,8
Нижний барабан КЕ-10	3320	1000	1036
