Крышка лаза барабана котла ДКВр, ДЕ, КЕ, Е-1.0-0.9

Описание В нижнем и верхнем барабанах котлов серии ДКВр, ДЕ, КЕ, Е-1.0-0.9 используются крышки лаза в сборе с варными шпильками, бугелями, усиленными гайками и шайбами.

Материалы изготовления и описание

Крышка барабана котла(люк) расположен с торцевой стороный барабана и необходим для доступа к внутреннему сожержимому. Люк сделан таким образом, что бы максимально герметично прилегать к эллиптическому днищу за счет бугулей. Крышки лаза верхнего и нижнего барабанов изготавливаются размером 440х365 мм. Материал изготовления - сталь 16ГС, толщина 20 мм, что позволяет исключить деформацию. Так как большинство барабанов котлов серии ДКВр, ДЕ, КЕ, Е-1,0-0,9 имеют одинаковое конструктивное исполнение - соответсвенно к ним подходят одинаковые лазы(лючки) Крышки лаза изготавливаются в двух видах - старого и нового образца.

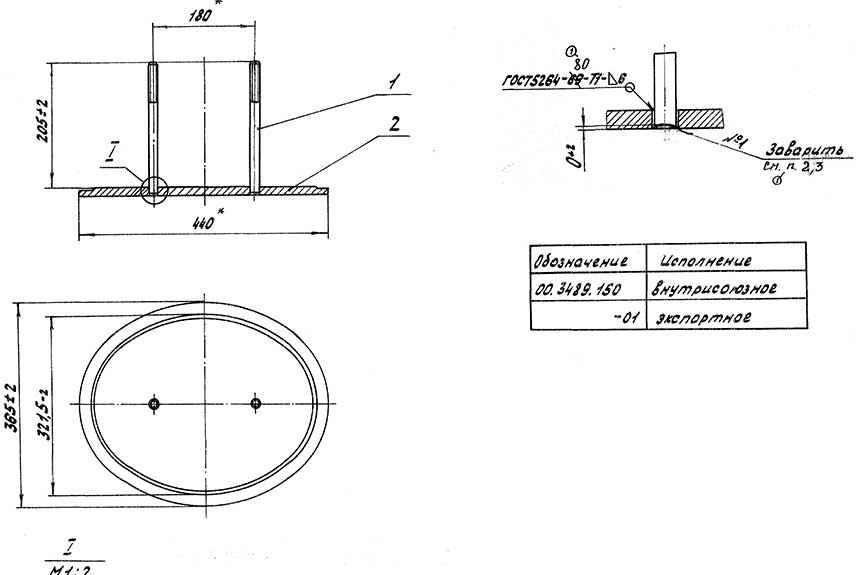

Чертеж крышки лаза нового образца

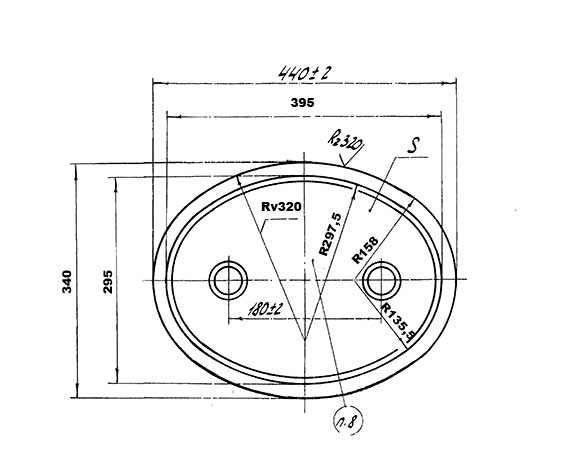

Чертеж крышки лаза старого образца
