Барабан котла ДЕ-16-14

Срок изготовления: 25 календарных дней.

Описание Барабаны котлов серии ДЕ изготавливаются из стали 16ГС ГОСТ 5520-69 с внутренним диаметром 1000 мм, толщиной 14 мм.

Устройство и принципы работы

Барабаны парового котла - одна из самых вашных составляющих любого котлоагрегата. В водяном пространстве верхнего и барабана находится питательная труба и труба для ввода сульфатов, в паровом объёме - сепарационное устройство. В нижнем барабане расположено устройство для парового прогрева воды при растопке и патрубки для спуска воды, перфорированные трубки непрерывной продувки.

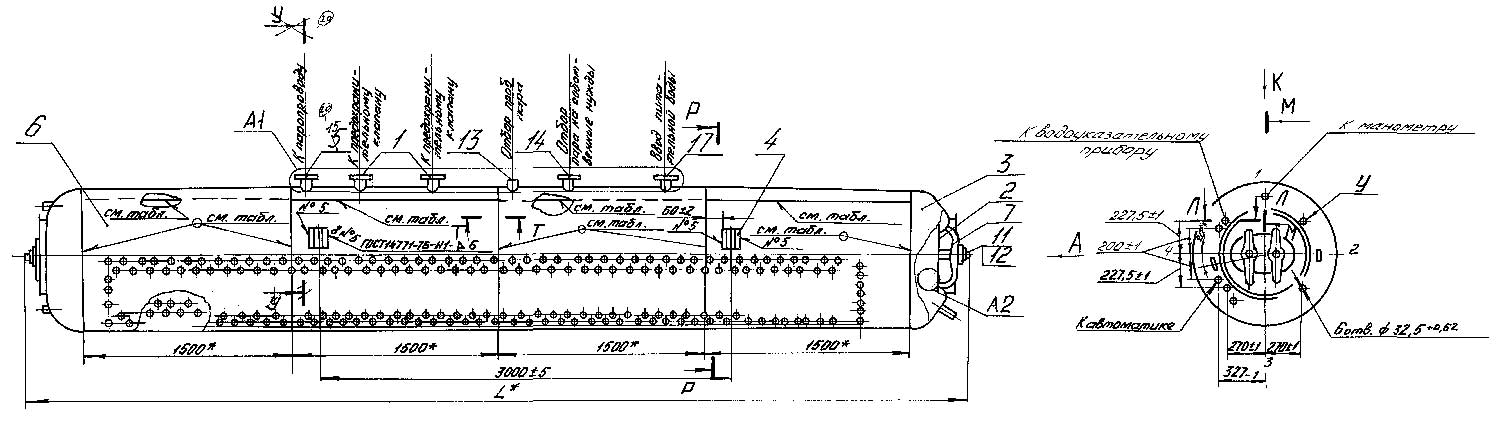

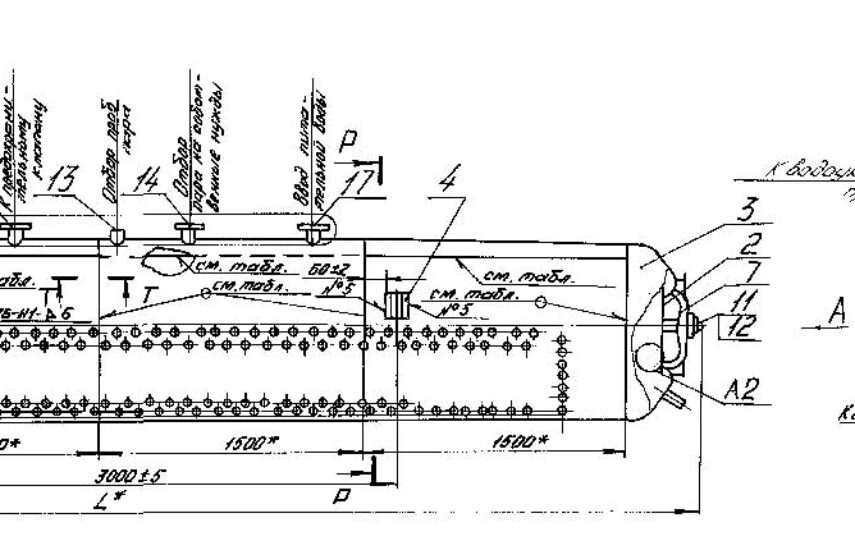

Габаритные размеры и чертеж верхнего барабана ДЕ-16-14

Для осмотра барабанов и установленных в них устройств предусмотрены лазы(лючки).

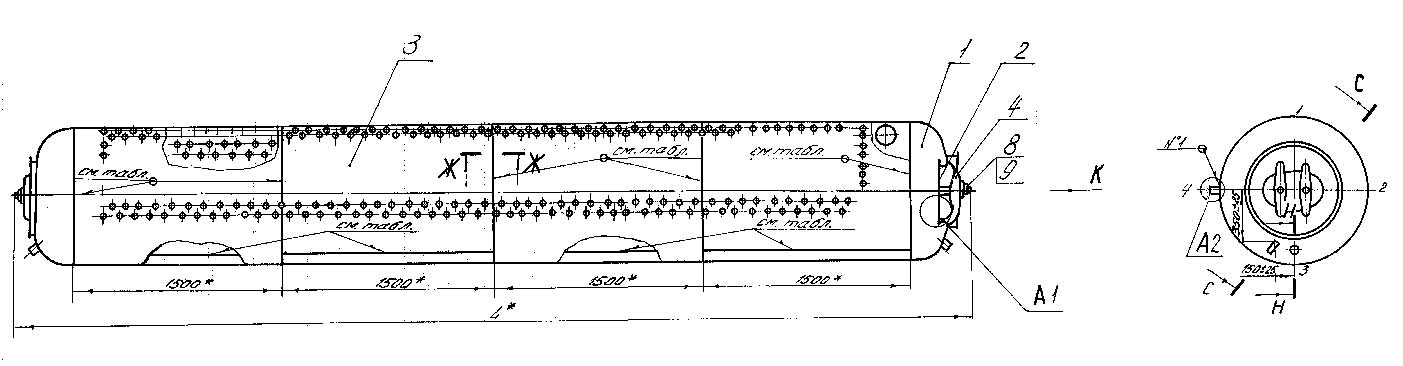

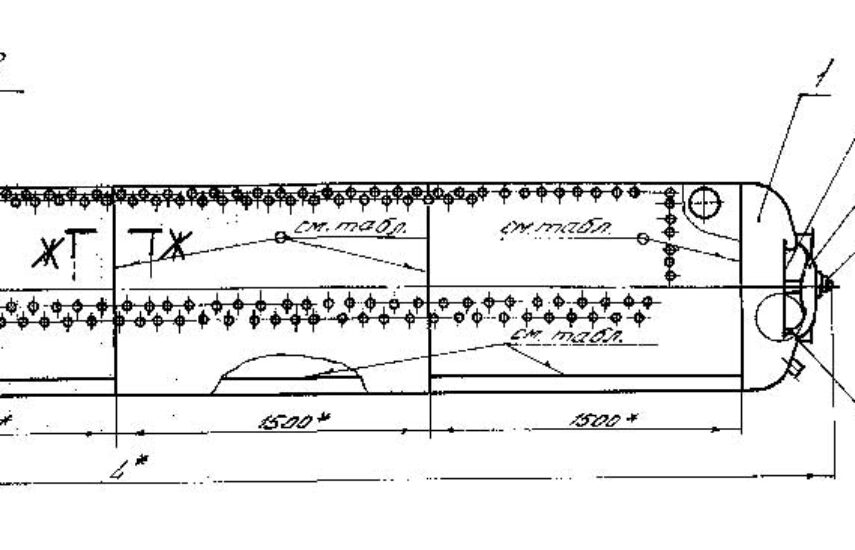

Габаритные размеры и чертеж нижнего барабана ДЕ-16-14

Наблюдение за уровнем воды осуществляется с помощью установленных на верхнем барабане двух указателей уровня Ду10 Ру25.

Технические характеристики

Наименование оборудования	Длина L, мм	Толищина, мм	Диаметр, мм	Масса, кг
Верхний барабан ДЕ-16	6696	14	1000	2100
Нижний барабан ДЕ-16	6696	14	1000	2082
