Звездочка 00.5769.021

Описание Звёздочка 00.5769.021 — ключевое рабочее звено передачи усилия от приводного вала на тяговую скребковую цепь транспортера ТС-2-30. Зубья звёздочки последовательно входят в зацепление с пальцами цепи, преобразуя крутящий момент вала в тяговое усилие движения скребковой цепи. По 2 штуки звёздочек устанавливается на каждом из двух валов транспортера — приводном и натяжном, итого 4 штуки в одном комплекте. Геометрия зубчатого венца звёздочки рассчитана под скребковую цепь шага 200 мм — стандартный шаг для транспортеров серии ТС-2. Число зубьев 8 обеспечивает компактный диаметр звёздочки и одновременно достаточно плавное зацепление с цепью без избыточных динамических нагрузок. На сторонах венца установлены боковые направляющие пальцев цепи, предотвращающие сбегание скребков с зубьев под нагрузкой. Транспортер ТС-2-30 — двухцепной скребковый конвейер для шлакозолоудаления и углеподачи в котельных установках. Производительность до 10 т/ч, длина до 50 м. Климатическое исполнение по ГОСТ 15150-69 — категория У2, рассчитано на работу в условиях запылённой атмосферы зольной зоны котельной.

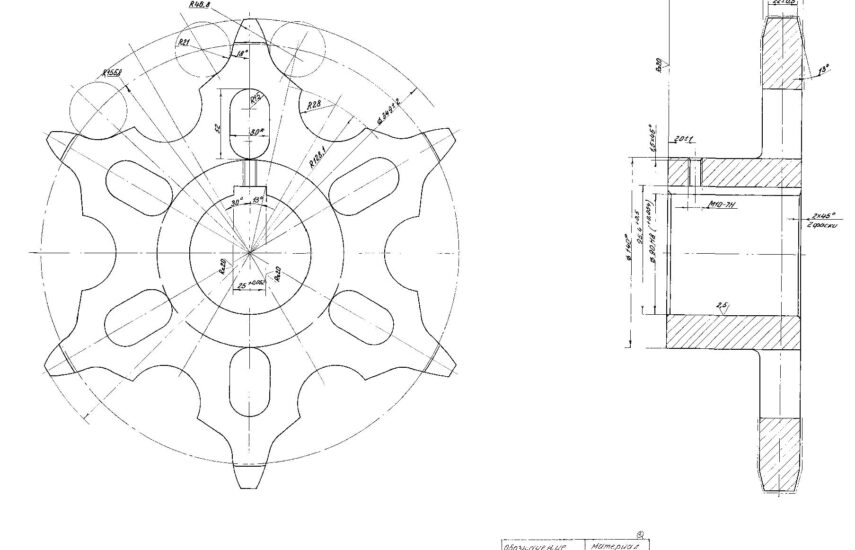

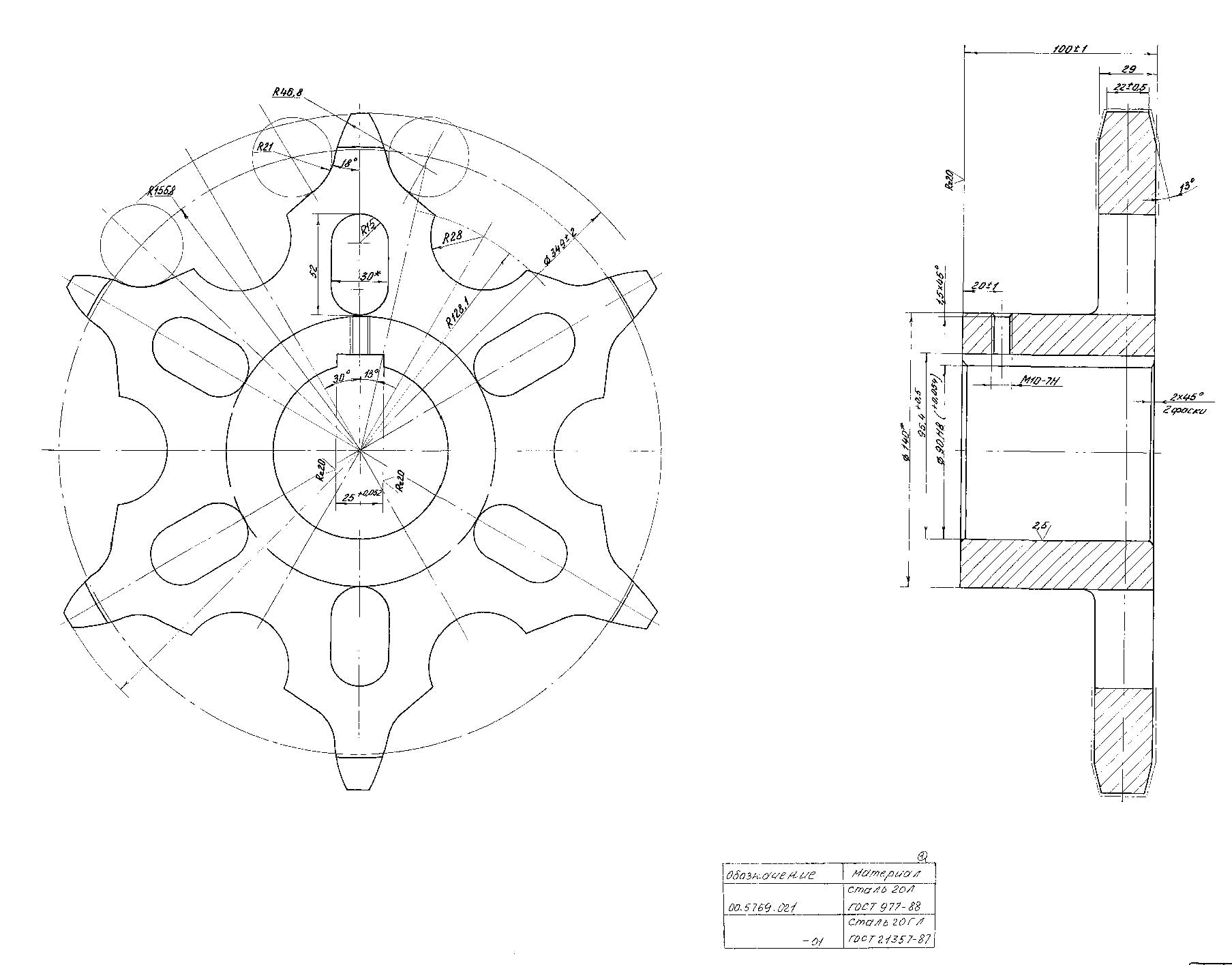

Чертёж звездочки 00.5769.021

Технические характеристики

Наименование характеристики	Значение
Номер чертежа	00.5769.021
Материал изготовления	Сталь 20Л ГОСТ 977-88
Габаритные размеры (LxBxH), мм	350x350x100
Масса, кг	15
