Описание
Циклоны ЦН-15-600-8УП применяются для сухой очистки от слабо- и среднеслипающейся пыли размерами не более 10 мкм в промышленности на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Применяется в производственных процессах обжига, агломерации, сушки, сжигании топлива и для очистки аспирационного воздуха.
Условное обозначение
Пример условного обозначения циклона ЦН-15-600-8УП:
- ЦН - циклон конструкции НИИОгаза;
- 15 - угол наклона входного патрубка относительно горизонтали в градусах;
- 600 - внутренний диаметр цилиндрической части циклона, мм;
- 8 - количество циклонов в группе, шт;
- У - с камерой очищенного газа в виде улитки;
- П - пирамидальный бункер.
Устройство и принципы работы
Циклон ЦН-15-600-8УП является самым простым видом пылеуловителя одиночного исполнения с внутренним диаметром 600 мм. Камера очищенного воздуха изготавливается в виде "улитки", а бункер - в форме пирамиды. Работает, используя действие центробежной силы.

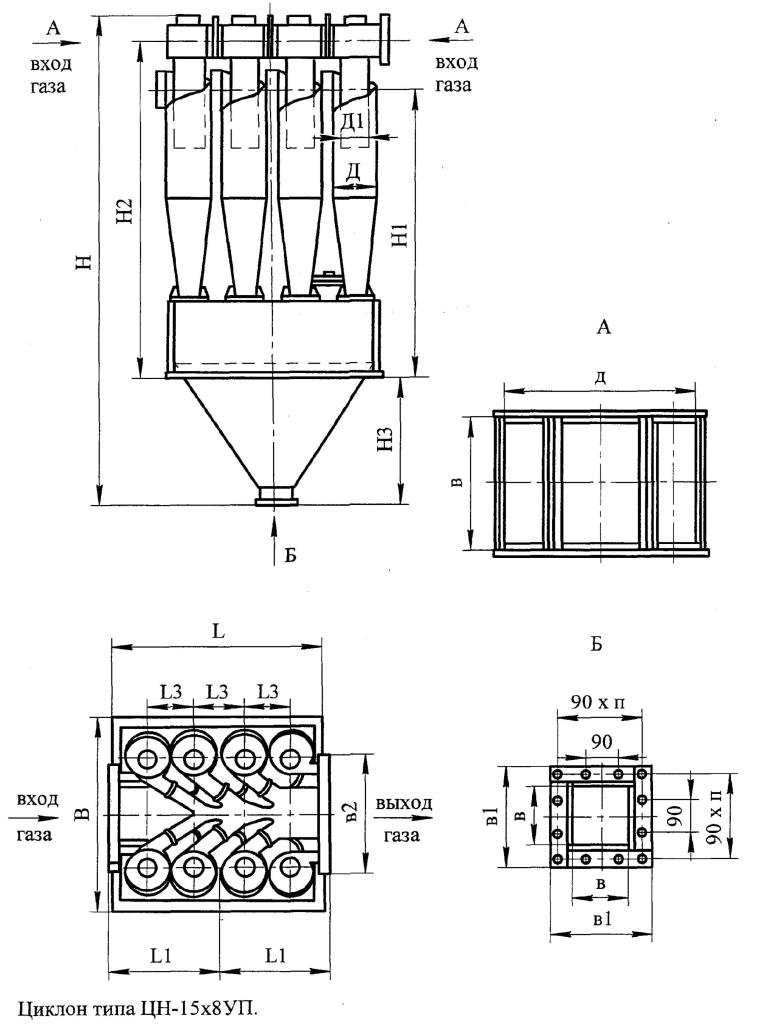

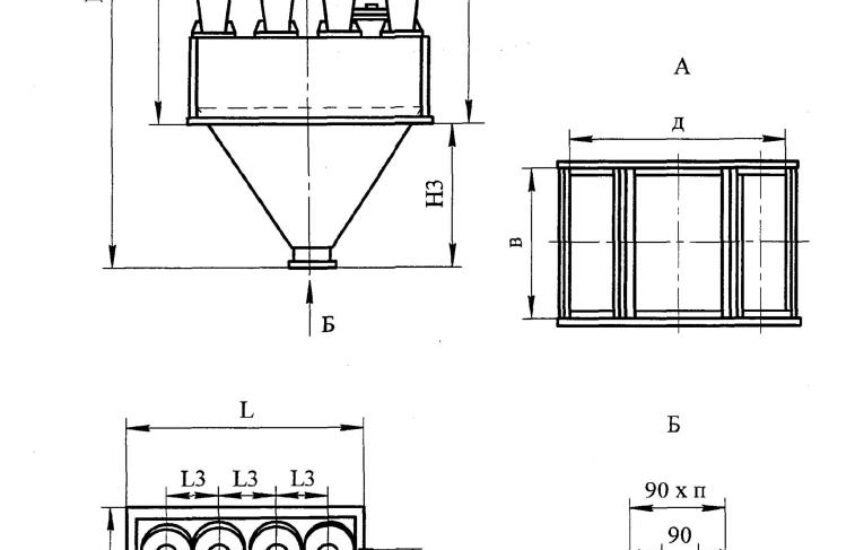

Чертеж на циклон ЦН-15-600
| Циклон |
ЦН-15-600-8УП |
| L |
2700 |
| L1 |
1440 |
| L2 |
|
| L3 |
680 |
| B |
2370 |
| B1 |
|
| B2 |
1692 |
| H |
5182 |
| H1 |
2870 |
| H2 |
3343 |
| H3 |
1610 |
| D |
600 |
| D1 |
350 |
| а |
1414 |
| б |
676 |
| в |
300 |
| в1 |
440 |
| п |
4 |
Принцип действия
Степень очистки газов с помощью циклона зависит от размера частиц пыли. Чем больше размеры пыли, тем эффективней очистка.
Поток запыленного газа двигается через входной патрубок тангенциально в верхней части. В устройстве формируется вращающийся поток газа, направленный вниз к конической части аппарата. Вследствие центробежной силы, частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Во время работы циклона, должна быть обеспечена безостановочная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
- коническая часть корпуса;
- цилиндрическая часть корпуса;
- винтообразная крышка;
- камера очищенного газа;
- патрубок входа запыленного газа;
- выхлопная труба;
- бункер циклона.
Циклоны закрепляются как на нагнетании, так и на всасывающей линии дымососа. Рекомендуется устанавливать циклон перед дымососом при фильтрации воздуха от абразивной пыли, которая может вызвать износ крыльчаток тягодутьевой машины.
