Циклон ЦН-15-300-1УП

Описание Циклоны ЦН-15-300 применяются для сухой очистки от слабо- и среднеслипающейся пыли размерами не более 10 мкм в промышленности на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Применяется в производственных процессах обжига, агломерации, сушки, сжигании топлива и для очистки аспирационного воздуха.

Условное обозначение

• ЦН - циклон конструкции НИИОгаза;
• 15 - угол наклона входного патрубка относительно горизонтали в градусах;
• 300 - внутренний диаметр цилиндрической части циклона, мм;
• 1 - количество циклонов в группе, шт;
• У - с камерой очищенного газа в виде "улитки";
• П - пирамидальный бункер.

Устройство и принципы работы

Циклон ЦН-15-300-1УП является самым простым видом пылеуловителя одиночного исполнения с внутренним диаметром 300 мм. Камера очищенного воздуха изготавливается в виде "улитки", а бункер - в форме пирамиды. Работает, используя действие центробежной силы.

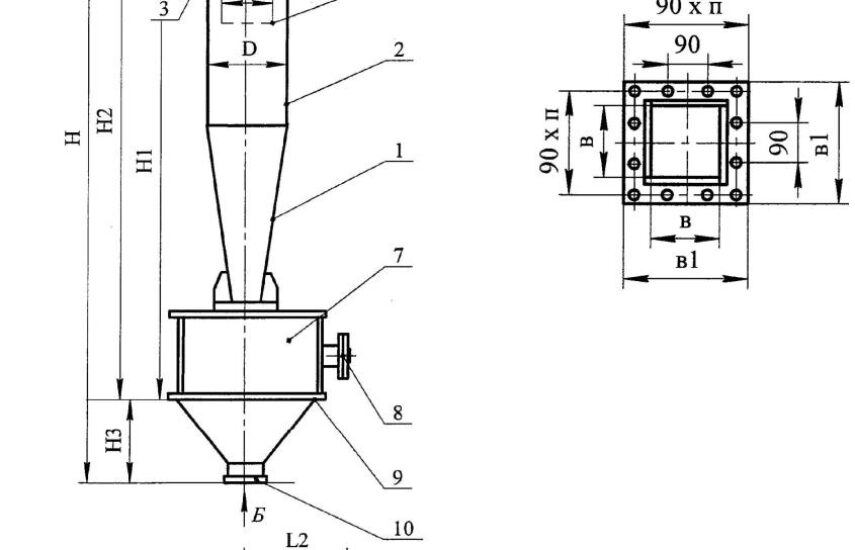

Чертеж циклона ЦН-15-300-1УП

Циклон	L	L1	L2	B	B1	H	H1	H2	H3	D	D1	а	б	в	в1	п
ЦН-15-300-1УП	692	230	489	692	111	2493	1770	2003	360	300	172	206	86	200	310	3

Принцип действия

Степень очистки газов с помощью циклона зависит от размера частиц пыли. Чем больше размеры пыли, тем эффективней очистка. Поток запыленного газа двигается через входной патрубок тангенциально в верхней части. В устройстве формируется вращающийся поток газа, направленный вниз к конической части аппарата. Вследствие центробежной силы, частицы пали выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через соосную выхлопную трубу. Во время работы циклона, должна быть обеспечена безостановочная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

Схема циклона ЦН-15-300-1УП

1. кононическая часть корпуса;
2. цилиндрическая часть корпуса;
3. винтообразная крышка;
4. камера очищенного газа;
5. патрубок входа запыленного газа;
6. выхлопная труба;
7. бункер циклона.

Циклоны закрепляются как на нагнетании, так и на всасывающей линии дымосоа. Рекомендуется устанавливать циклон перед дымососом при фильтрации воздуха от абразивной пыли, которая может вызвать износ крыльчаток тягодутьевой машины.

Технические характеристики

Наименование характеристики	Значение
Марка циклона	ЦН-15-300-1УП
Производительность циклона максимальная, м3/с	0,28
Производительность циклона минимальная, м3/с	0,17
Внутренний диаметр цилиндрической части циклона, мм	300
Количество циклонов в группе, шт	1
Температура очищаемого газа, °С	200
Максимальное давление (разрежение), кгс/м2, кПа	500(5)
Количество циклонов в группе, шт.	1
Коэффициент гидравлического сопротивления	175
Площадь поперечного сечения цилиндрической части циклонов, м2	0,125
Рабочий объем бункера, м3	0,1
Габариты LxBxH, мм	692х692х2493
Масса, кг	170
Допустимая запыленность воздуха, г/м3	для среднеслипающейся пыли: 250 для слабослипающейся пыли, не более: 1000
Оптимальная скорсть, м/с	в обычных условиях: 3,5-4 при работе с абразивной пылью: 2,5
