Описание
Циклоны ЦН-15-600-8СП применяются для сухой очистки от слабо- и среднеслипающейся пыли размерами не более 10 мкм в промышленности на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Применяется в производственных процессах обжига, агломерации, сушки, сжигании топлива и для очистки аспирационного воздуха.
Условное обозначение
Пример условного обозначения циклона ЦН-15-600-8СП:
ЦН - циклон конструкции НИИОгаза;
15 - угол наклона входного патрубка относительно горизонтали в градусах;
600 - внутренний диаметр цилиндрической части циклона, мм;
8 - количество циклонов в группе, шт;
С - с камерой очищенного газа в виде сборника;
П - пирамидальный бункер.
Устройство и принципы работы
Циклон ЦН-15-600-8СП является самым простым видом пылеуловителя одиночного исполнения с внутренним диаметром 600 мм. Камера очищенного воздуха изготавливается в виде "улитки", а бункер - в форме пирамиды. Работает, используя действие центробежной силы.

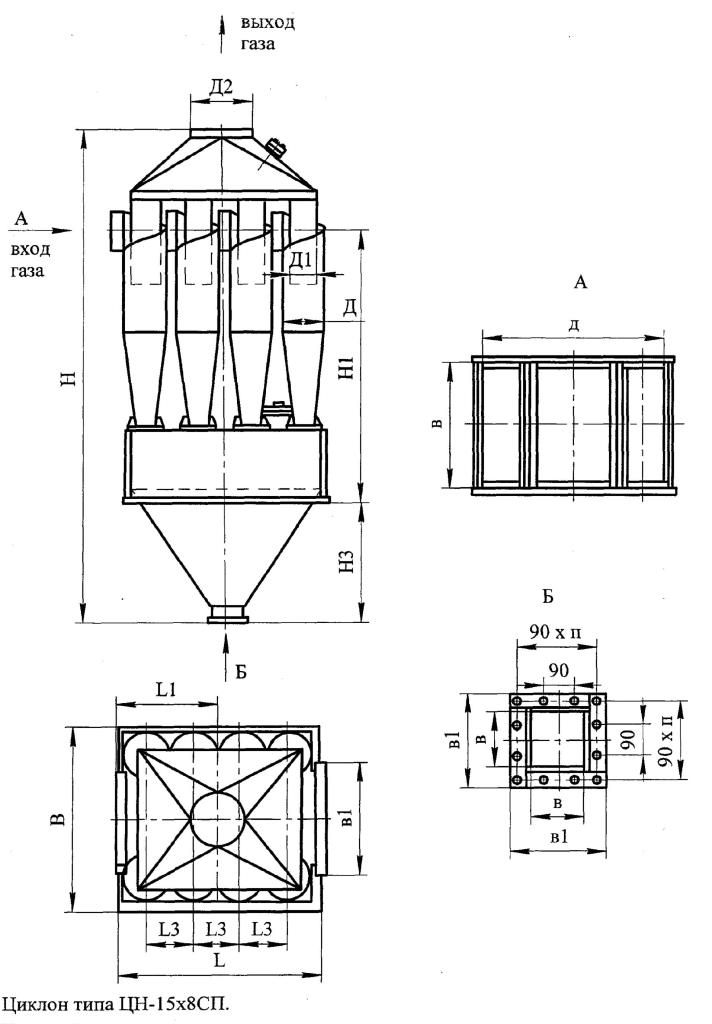

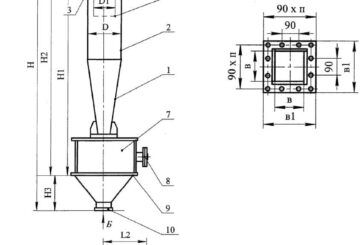

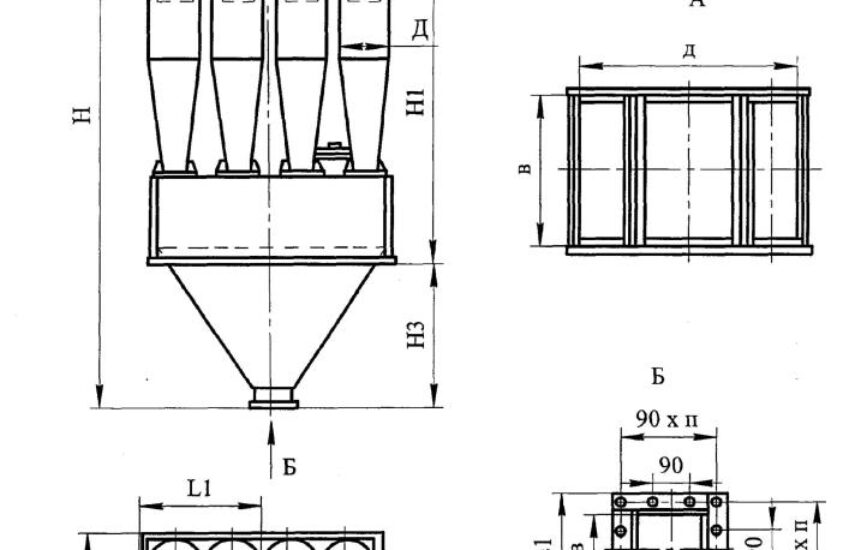

Чертеж циклона ЦН-15-600-8СП
Циклон
ЦН-15-600-8СП
L
2700
L1
1440
L2
L3
680
B
2370
B1
B2
1692
H
5182
H1
2870
H2
3343
H3
1610
D
600
D1
350
а
1414
б
676
в
300
в1
440
п
4
Принцип действия
Степень очистки газов с помощью циклона зависит от размера частиц пыли. Чем больше размеры пыли, тем эффективней очистка.
Поток запыленного газа двигается через входной патрубок тангенциально в верхней части. В устройстве формируется вращающийся поток газа, направленный вниз к конической части аппарата. Вследствие центробежной силы, частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Во время работы циклона, должна быть обеспечена безостановочная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
коническая часть корпуса;
цилиндрическая часть корпуса;
винтообразная крышка;
камера очищенного газа;
патрубок входа запыленного газа;
выхлопная труба;
бункер циклона.
Циклоны закрепляются как на нагнетании, так и на всасывающей линии дымососа. Рекомендуется устанавливать циклон перед дымососом при фильтрации воздуха от абразивной пыли, которая может вызвать износ крыльчаток тягодутьевой машины.
Технические характеристики
Циклоны ЦН-15-600-8СП применяются для сухой очистки от слабо- и среднеслипающейся пыли размерами не более 10 мкм в промышленности на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Применяется в производственных процессах обжига, агломерации, сушки, сжигании топлива и для очистки аспирационного воздуха.
Условное обозначение
Пример условного обозначения циклона ЦН-15-600-8СП:
ЦН - циклон конструкции НИИОгаза;
15 - угол наклона входного патрубка относительно горизонтали в градусах;
600 - внутренний диаметр цилиндрической части циклона, мм;
8 - количество циклонов в группе, шт;
С - с камерой очищенного газа в виде сборника;
П - пирамидальный бункер.
Устройство и принципы работы
Циклон ЦН-15-600-8СП является самым простым видом пылеуловителя одиночного исполнения с внутренним диаметром 600 мм. Камера очищенного воздуха изготавливается в виде "улитки", а бункер - в форме пирамиды. Работает, используя действие центробежной силы.
Чертеж циклона ЦН-15-600-8СП
Циклон
L
L1
L2
L3
B
B1
B2
H
H1
H2
H3
D
D1
а
б
в
в1
п
ЦН-15-600-8СП
2700
1440
847
680
2370
1380
1692
5182
2870
3343
1610
600
350
1414
676
300
440
4
Принцип действия
Степень очистки газов с помощью циклона зависит от размера частиц пыли. Чем больше размеры пыли, тем эффективней очистка.
Поток запыленного газа двигается через входной патрубок тангенциально в верхней части. В устройстве формируется вращающийся поток газа, направленный вниз к конической части аппарата. Вследствие центробежной силы, частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Во время работы циклона, должна быть обеспечена безостановочная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
коническая часть корпуса;
цилиндрическая часть корпуса;
винтообразная крышка;
камера очищенного газа;
патрубок входа запыленного газа;
выхлопная труба;
бункер циклона.
Циклоны закрепляются как на нагнетании, так и на всасывающей линии дымососа. Рекомендуется устанавливать циклон перед дымососом при фильтрации воздуха от абразивной пыли, которая может вызвать износ крыльчаток тягодутьевой машины.
Запасные части
Наименование характеристики
Значение
Марка циклона
Циклон ЦН-15-600-8СП
Производительность циклона максимальная, тыс. м3/ч
32800
Производительность циклона минимальная, тыс. м3/ч
20000
Внутренний диаметр цилиндрической части циклона, мм
