Подогреватель водоводяной ПВ1-57х2-Г-1,0-0,37

Описание

Подогреватель воды ПВ применяют в отопительных контурах и системах ГВС жилых и общественных зданий. Приведённая тепловая производительность достигается при соблюдении таких условий эксплуатации водоводяных аппаратов ВВП:

• скорость нагреваемого потока — 1 м/с;

• соотношение расходов в трубном и межтрубном пространствах — пропорциональное;

• разность температур между теплоносителем и нагреваемой средой — 45 °С;

• среднелогарифмическая разность температур — 10 °С.

Условное обозначение

• ПВ - подогреватель водяной;
• 1 - номер конструкции или тип секции;
• 57x2 - наружный диаметр трубок и толщина стенки трубки;
• Г - гладкотрубный;
• 1,0 - рабочее давление, МПа;
• 0,37 - Поверхность нагрева, м2;

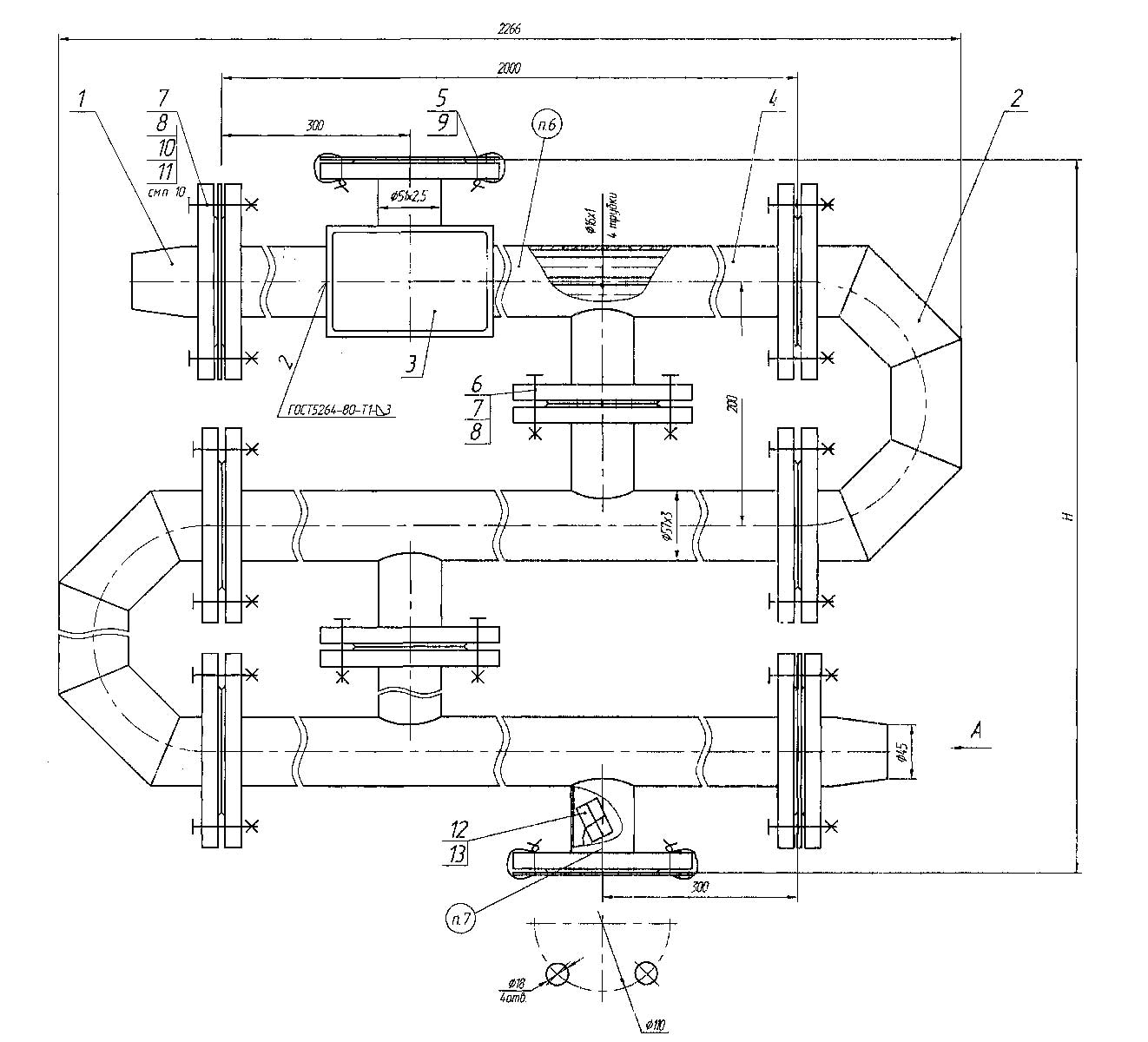

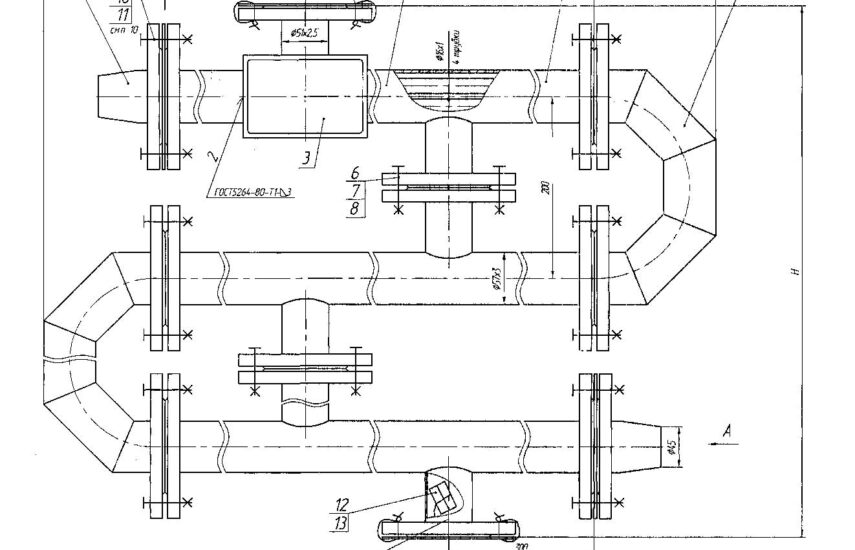

Чертёж подогревателя водоводяного ПВ1-57х2-Г-1,0-0,37

-

Схема подогревателя водоводяного ПВ1-57х2-Г-1,0-0,37

Dн, мм	57
L, мм	2000
A/2, мм	75
D, мм	160
D1, мм	145
Z отв., шт	4
Z1 отв., шт	4

Данный подогреватель состоит из секций, соединенных последовательно между собой калачами, а по межтрубному пространству переходами. Внутри секции расположены латунные/нержавеющие трубки, которые располагаются на равном расстоянии друг от друга опорными перегородками, что всё вместе позволяет подогревателю обеспечить требуемые тепловые характеристи

Технические характеристики

Наименование характеристики	Значение
Материал	Нерж. сталь марки 08Х18Н10 16х0,5
Количество трубок, шт	4
Рабочее давление, МПа	1
Температура воды в корпусе и в трубной части, °C	150
Поверхность нагрева, м²	0,37
Тепловой поток, кВт	7,9
Габариты (DxL), мм	57x2000
Масса, кг	16
