Подогреватель мазута ПМ-3,0
- Номер чертежа: 00.8114.011
- Давление мазута, МПа (кгс/см²): 2,5 (25)
- Производительность, т/ч: 3,0
- Габариты (LxBxH), мм: 2525x352x1750
- Масса, кг: 163
Описание
Подогреватель мазута — это трехтрубная конструкция со спиральной навивкой (45°) и возможностью наращивания секций. Мазут нагревается внутри трубок, проходя несколько ходов, организованных перегородками передней крышки, а греющий пар движется снаружи трубок и отводится в виде конденсата. Задняя крышка, разделенная на отсеки для маршрутизации потока, отличается по исполнению от передней и включает эллиптическое днище с воротниковым фланцем.
Расшифровка наименования подогревателя ПМ-3,0
- ПМ - подогреватель мазута;
- 3,0 - Производительность, т/ч.

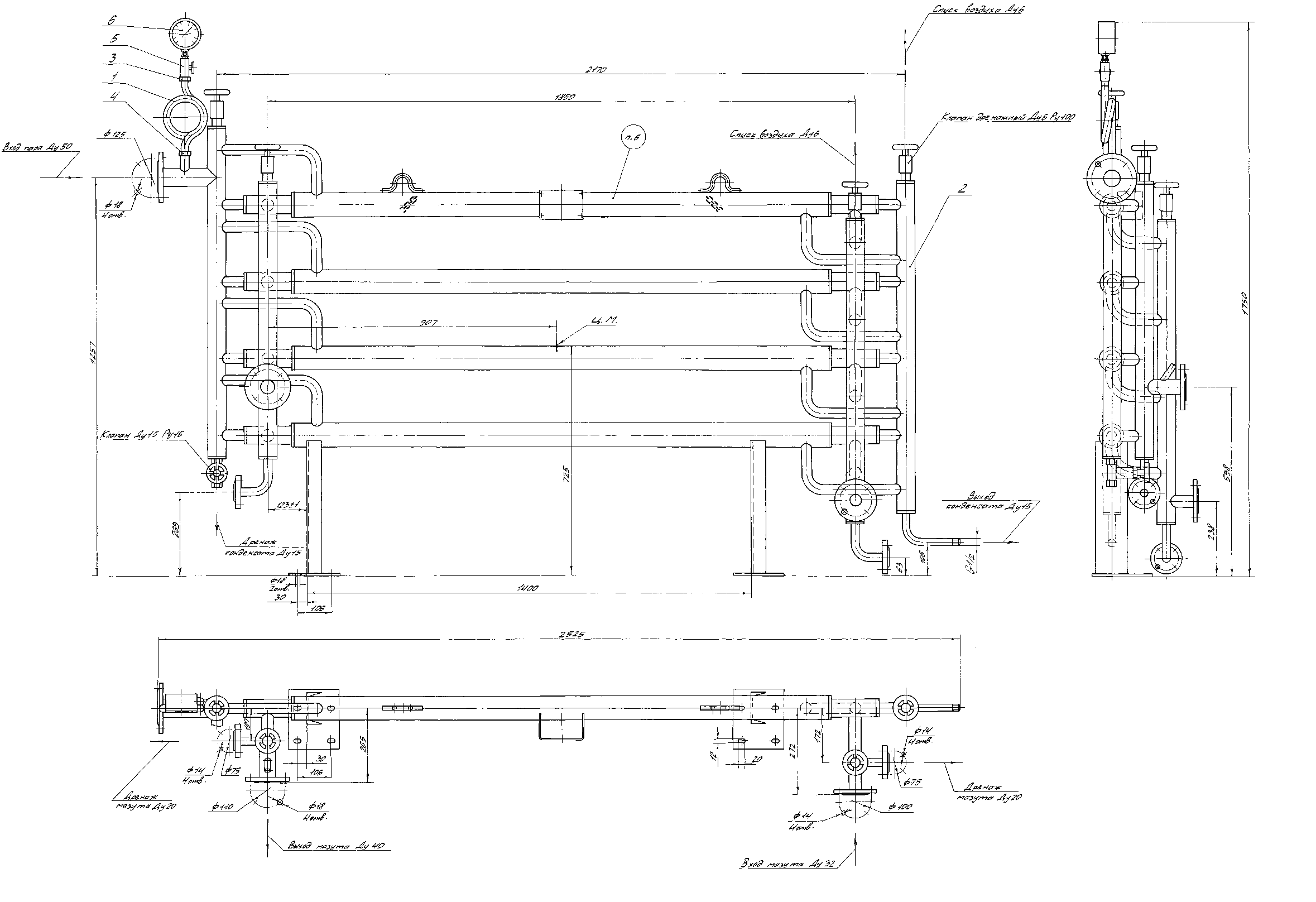

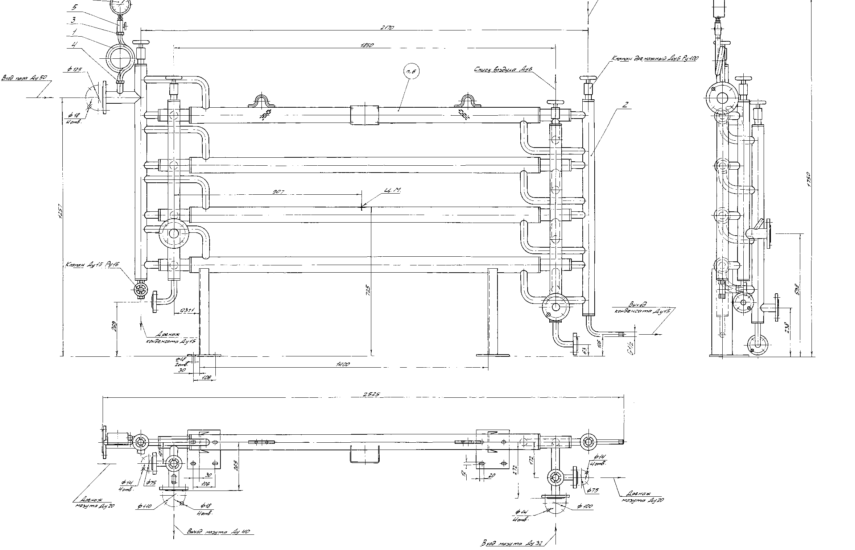

Чертёж подогревателя ПМ-3,0
Технические характеристики
| Показатель | Значение |
|---|---|
| Номер чертежа | 00.8114.011 |
| Давление мазута, МПа (кгс/см²) | 2,5 (25) |
| Давление греющего пара, МПа (кгс/см²) | 0,5 (5) |
| Производительность, т/ч | 3.0 |
| Температура мазута на входе, °С | 60-70 |
| Температура мазута на выходе, °С | 100-110 |
| Площадь поверхности нагрева, м² | 1.88 |
| Габариты (LxBxH), мм | 2525x352x1750 |
| Масса, кг | 163 |
