Подогреватель мазута ПМ-0,75
- Номер чертежа: 00.8114.009
- Давление мазута, МПа (кгс/см²): 2,5 (25)
- Производительность, т/ч: 0,75
- Габариты (LxBxH), мм: 2690x240x875
- Масса, кг: 59
Описание
Подогреватель мазута — это трехтрубная конструкция со спиральной навивкой (45°) и возможностью наращивания секций. Мазут нагревается внутри трубок, проходя несколько ходов, организованных перегородками передней крышки, а греющий пар движется снаружи трубок и отводится в виде конденсата. Задняя крышка, разделенная на отсеки для маршрутизации потока, отличается по исполнению от передней и включает эллиптическое днище с воротниковым фланцем.
Расшифровка наименования подогревателя ПМ-0,75
- ПМ - подогреватель мазута;
- 0,75 - Производительность, т/ч.

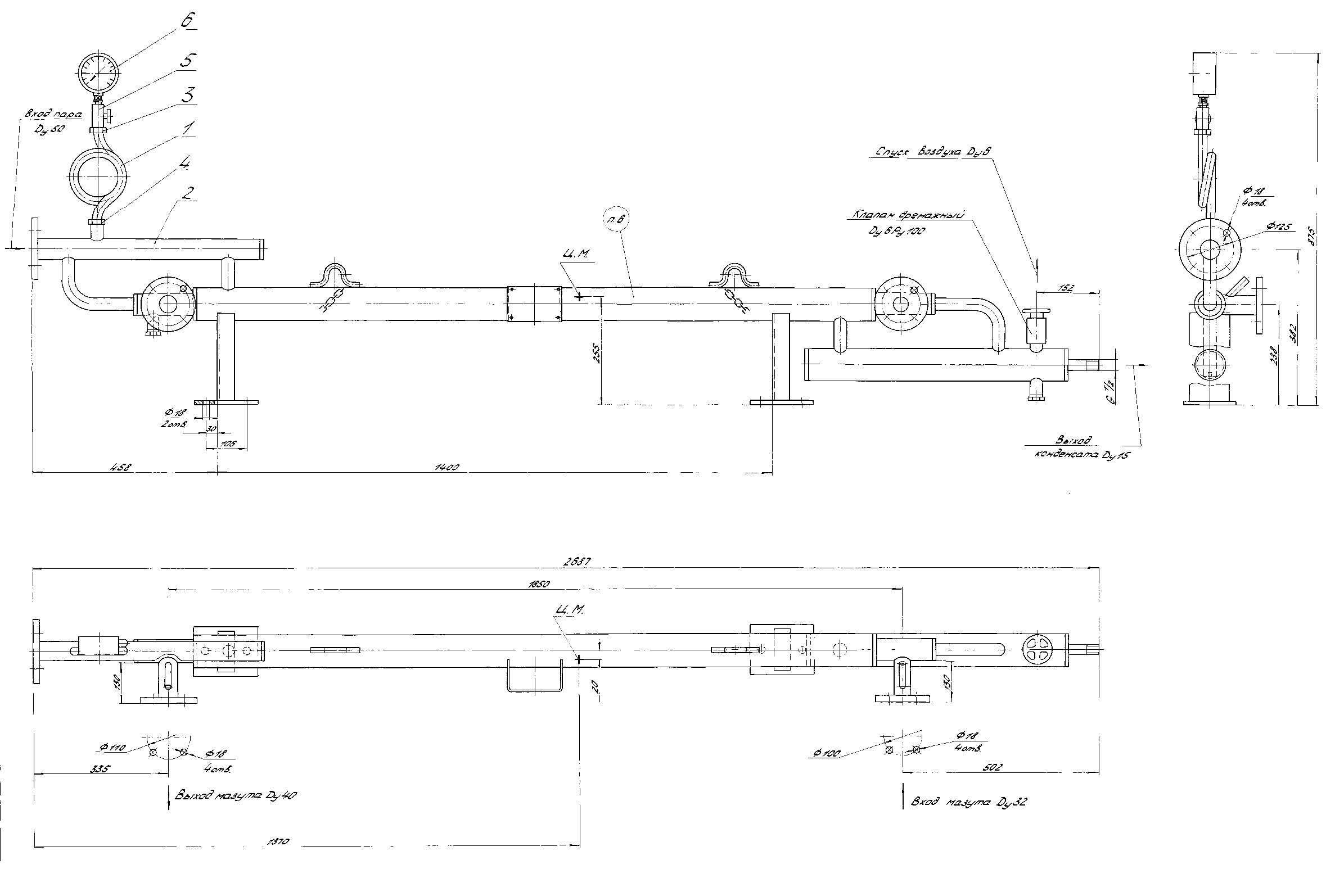

Чертёж подогревателя ПМ-0,75
Технические характеристики
| Показатель | Значение |
|---|---|
| Номер чертежа | 00.8114.009 |
| Давление мазута, МПа (кгс/см²) | 2,5 (25) |
| Давление греющего пара, МПа (кгс/см²) | 0,5 (5) |
| Производительность, т/ч | 0,75 |
| Температура мазута на входе, °С | 60-70 |
| Температура мазута на выходе, °С | 100-110 |
| Площадь поверхности нагрева, м² | 0,47 |
| Габариты (LxBxH), мм | 2690x240x875 |
| Масса, кг | 59 |
