Паровой котел ДКВр-10-13-250ГМ
- Паропроизводительность, т/ч: 10
- Рабочее давление, МПа: 1,3
- Температура пара, °С: перегр. 250
- Габариты компоновки, LxBxH, мм: 8850х5830х7100
- Масса, кг: 15420
Базовая комплектация
- Котел россыпью, лестницы и площадки, горелки ГМГ-4 — 2 шт. (изоляционные и обмуровочные материалы в комплект поставки не входят)
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация

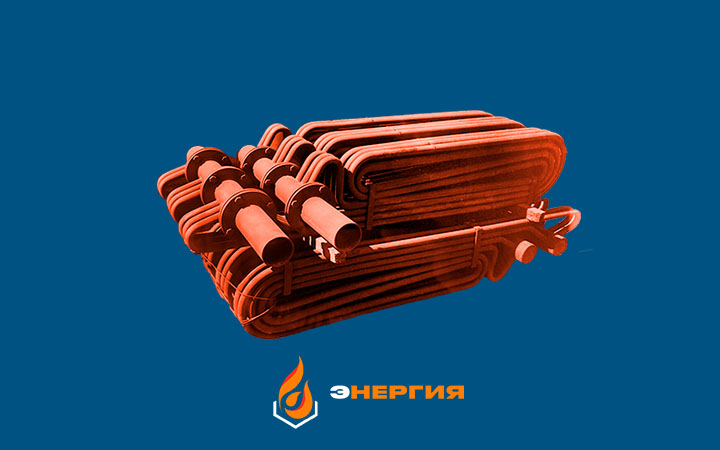

Пароперегреватель
- Арматура и водоуказательные приборы
- Автоматика котла ДКВр-10-13 ГМ
Паровой котёл ДКВр-10-13-250 ГМ с пароперегревателем – паровой вертикально-водотрубный котёл с экранированной топочной камерой и кипятильным пучком, выполненных по конструктивной схеме "D", характерной особенностью которой является боковое расположение конвективной части котла относительно топочной камеры.
Расшифровка наименования котла ДКВр-10-13-250 ГМ
- ДКВр – тип котла (двухбарабанный котел водотрубный реконструированный);
- 10 - паропроизводительность (т/ч);
- 13 – абсолютное давление пара (кгс/см2);
- 250 – температура перегретого пара, °С (в случае отсутствия цифры – пар насыщенный);
- ГМ - котел для сжигания газообразного топлива / жидкого топлива (дизельное и печное бытовое топливо, мазут, нефть);

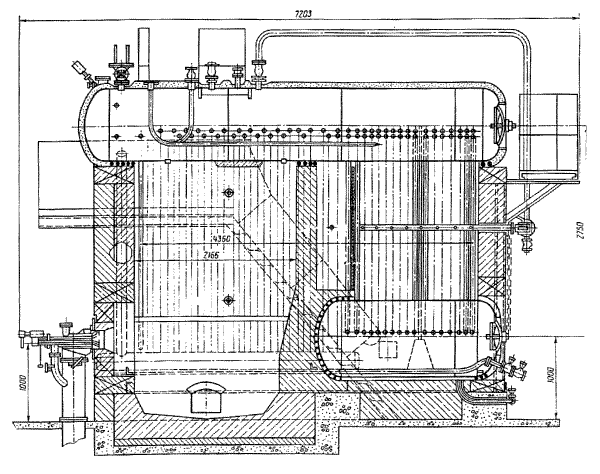

Общий вид котла
Топочная камера котла разделена кирпичной стенкой на собственно топку и камеру догорания, которая позволяет повысить КПД котла за счет снижения химического недожога. Вход газов из топки в камеру догорания и выход газов из котла асимметричные. В котлах с пароперегревателем последние размещаются в первом газоходе с левой стороны котла. Стенки верхнего барабана охлаждаются потоком пароводяной смеси, выходящим из труб боковых экранов и труб передней части конвективного пучка.
| Наименование характеристики | Значение |
| Температура питательной воды, °С | 100 |
| Температура пара на выходе, °С | перегр. 250 |
| Вид поставки | Россыпью |
| Масса котла без топки (в объеме заводской поставки), кг | 15420 |
| Габариты компоновки, LxBxH, мм | 8850х5830х7100 |
| Габариты транспортабельного блока, LxBxH, мм | Россыпью |
| Расход расчетного топлива (топливо №2), кг/ч (м3/ч - для газа и жидкого топлива) | 747 |
| Расход расчетного топлива (топливо №1) , кг/ч (м3/ч - для газа и жидкого топлива) | 786 |
| Расчетный КПД (топливо №1), % | 87 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Тип котла | Паровой |
| Номер чертежа компоновки | 00.8022.401 |
| Паропроизводительность, т/ч | 10 |
| Вид расчетного топлива | 1 - Газ; 2 - Жидкое топливо |
