Горелка ГГ-7
- Номинальная тепловая мощность горелки, МВт: 8.15+0.82-0.41
- Габаритные размеры, мм, не более (LxBxH): 1555x452x1405
- Масса, кг, не более: 490
Базовая комплектация
- Корпус горелки ГГ-7;
- Короб воздушный горелки ГГ-7;
- Завихритель для горелки ГГ-7;
- Шиберная заслонка горелки ГГ-7;
- Воздуховод к горелочному блоку для горелки ГГ-7.
Дополнительная комплектация
- Исполнительный механизм «Belimo» (служащий для плавного или ступенчатого регулирования положения шиберной заслонки);
- Автоматика для горелки ГГ-7;
- Запально-регулирующая арматура горелки ГГ-7;
- Запально-защитное устройство (ЗЗУ-МП2/350).
Описание
Горелки газовые типа ГГ-7 предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов мощностью до 8 МВт.

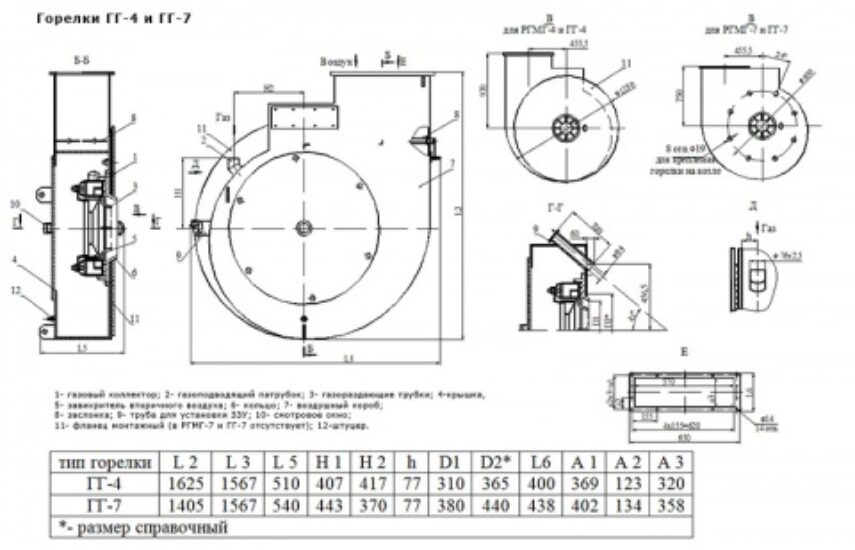

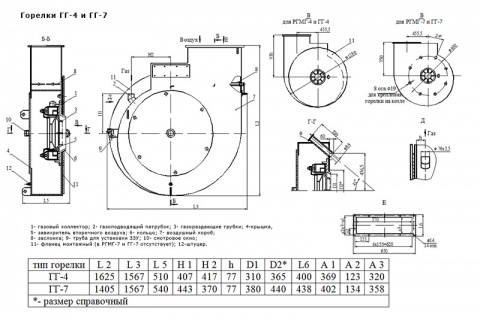

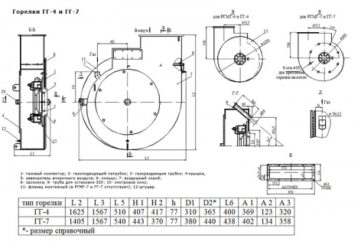

Общий вид горелки ГГ-4 и ГГ-7
Технические характеристики
|
Наименование |
Значение |
|
Номинальная тепловая мощность горелки, МВт |
8.15+0.82-0.41 |
|
Коэффициент рабочего регулирования горелки, не менее |
5 |
|
Номинальное давление газа перед горелкой, кПа |
18±3 |
|
Номинальная температура воздуха перед горелкой, °С |
20±20 |
|
Температура газа перед горелкой, °С |
0-40 |
|
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе) |
1,05 |
|
Номинальный расход топлива: газа, м3/ч |
880 |
|
Длина факела при номинальной тепловой мощности, м, не более |
3,5 |
|
Масса, кг, не более |
490 |
|
Топливо: природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3 |
|
