Круглый люк лаз котла (внеший ф600 мм.) 03.3848.051СБ

Описание Круглый люк лаз котла (наружный Ø600 мм.) 03.3848.051СБ — устройство, предназначенное для обеспечения доступа обслуживающего персонала внутрь котла для проведения осмотра, ремонта и чистки внутренних поверхностей. Устанавливается в стенках барабанов и коллекторов паровых котлов.

Устройство и принципы работы

Люк лазовый 03.3848.051СБ предусмотрен для использования в стенках барабанов, топок и газоходов котлов. Он обеспечивает герметичное закрытие технологических отверстий, безопасный доступ персонала для контроля состояния поверхностей нагрева, обмуровки, а также изоляции обогреваемых частей барабанов и коллекторов.

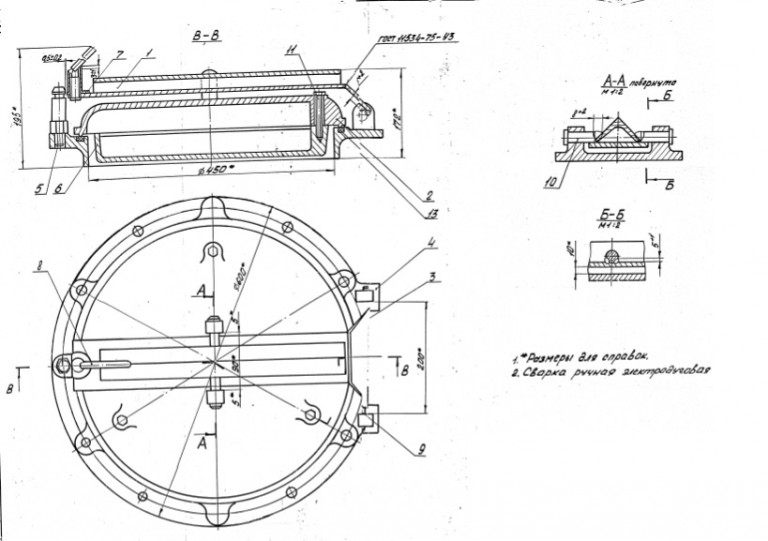

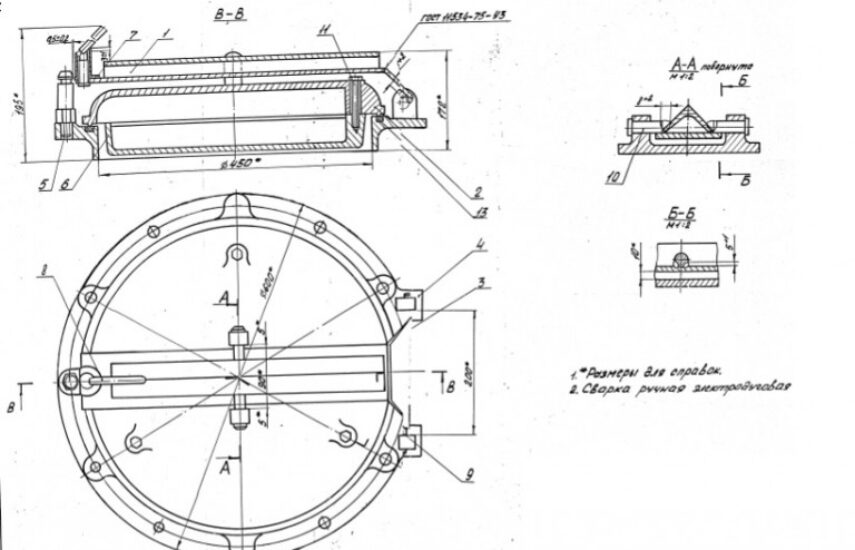

Чертеж люка лаза 03.3848.051СБ

1. Корпус люка (наружный ф600 мм.)
2. Крышка люка
3. Болты прижимные (шпильки) М16х40
4. Затвор рычажно-шарнирный (задрайка)
5. Ось поворотная Ø14х80
6. Шплинт 4х25
7. Шайба 16.02
8. Прокладка термостойкая (паронит или шнур асбестовый ШАОН)

Технические характеристики

Наименование характеристики	Значение
Габариты (ф), мм	600
