Барабан котла ДЕ-6,5-14

Срок изготовления: 14 календарных дней.

Описание Барабаны котлов серии ДЕ изготавливаются из стали 16ГС ГОСТ 5520-69 с внутренним диаметром 1000 мм, толщиной 14 мм.

Устройство и принципы работы

Барабаны парового котла - одна из самых вашных составляющих любого котлоагрегата. В водяном пространстве верхнего и барабана находится питательная труба и труба для ввода сульфатов, в паровом объёме - сепарационное устройство. В нижнем барабане расположено устройство для парового прогрева воды при растопке и патрубки для спуска воды, перфорированные трубки непрерывной продувки.

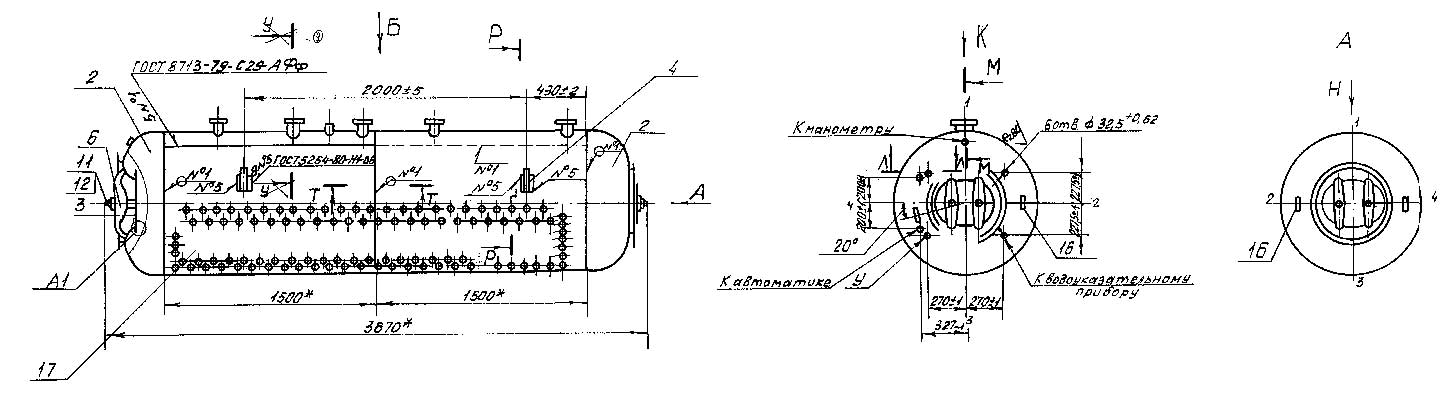

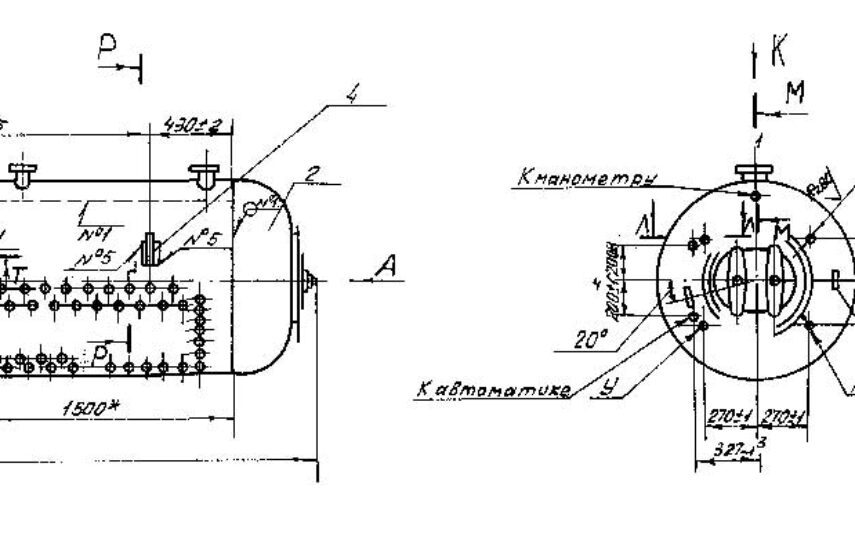

Габаритные размеры и чертеж верхнего барабана ДЕ-6,5-14

Для осмотра барабанов и установленных в них устройств предусмотрены лазы(лючки).

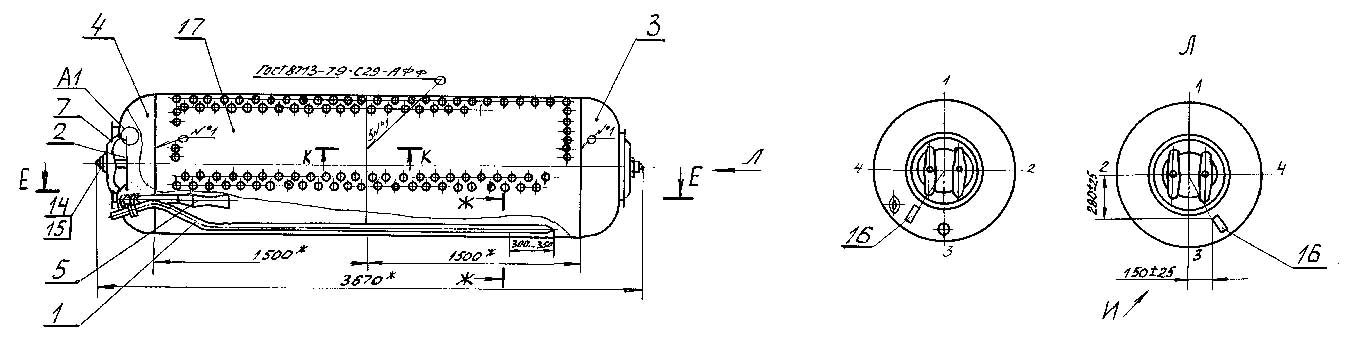

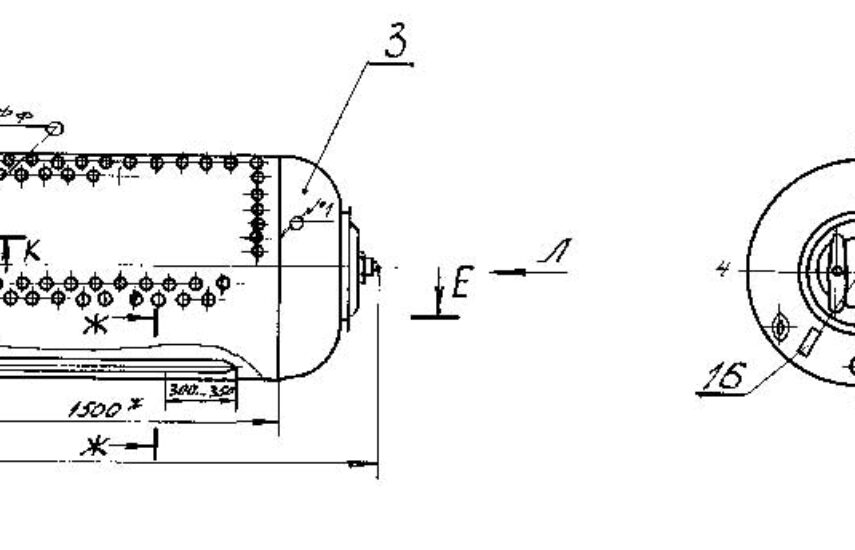

Габаритные размеры и чертеж нижнего барабана ДЕ-6,5-14

Наблюдение за уровнем воды осуществляется с помощью установленных на верхнем барабане двух указателей уровня Ду10 Ру25.

Технические характеристики

Наименование оборудования	Длина L, мм	Толищина, мм	Диаметр, мм	Масса, кг
Верхний барабан ДЕ-6,5	3670	14	1000	1234
Нижний барабан ДЕ-6,5	3670	14	1000	1217
