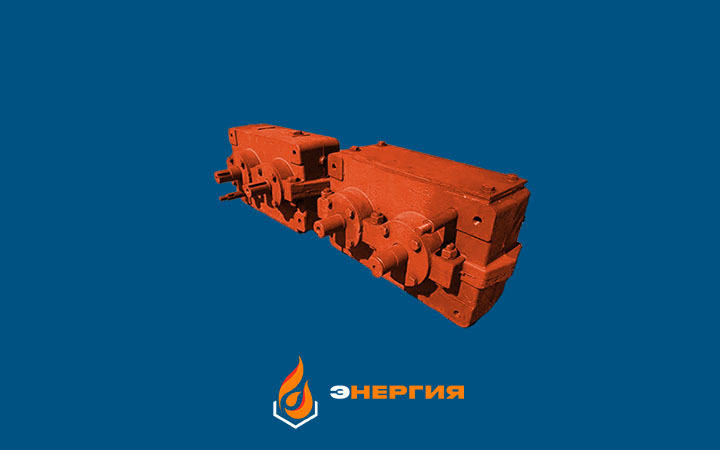

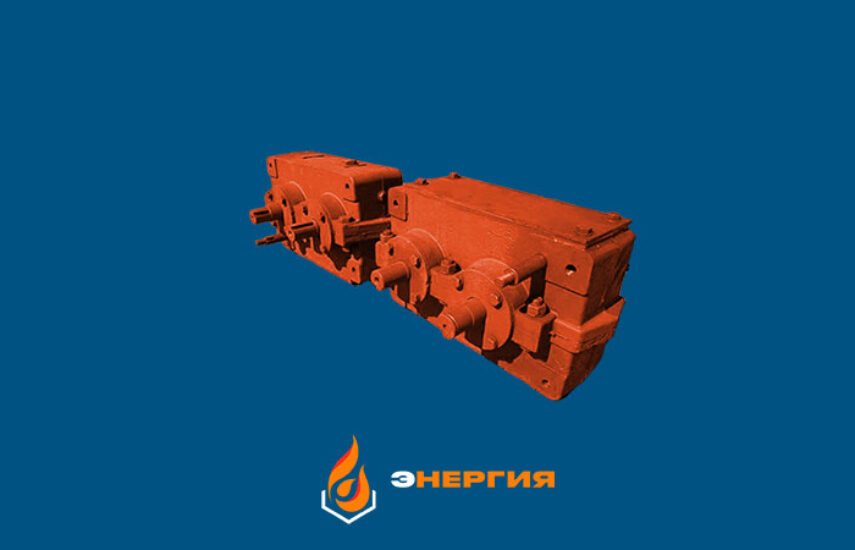

Вариатор импульсный Т67.33.000А
- Габариты (LxB), мм: 352x209
- Масса, кг: 27,3
Описание
Вариатор импульсный Т67.33.000А предназначен для регулирования скорости пластинчатой цепи забрасывателя ЗП-400, ЗП-600, ПТЛ-400, ПТЛ-600.
Роликовый механизм свободного хода состоит из вставок, роликов и упругих элементов. Корпусной и выходной преобразующие механизмы состоят из барабанов, и выполнены в виде пластины, собачки и обоймы.
В обойме преобразующего механизма установлены вставки соответствующего роликового механизма с возможностью перемещения относительно друг друга по обойме и шарнирно связаны с собачками.Между вставками установлены опорные ролики. Сепаратор опорных роликов и упругие элементы связывают вставки с опорными роликами.
Чертёж вариатора импульсного Т67.33.000А
Технические характеристики
| Наименование характеристики | Значение |
| Габариты (LxB), мм | 352x209 |
| Масса, кг | 27,3 |
| Обозначение | Т67.33.000А |
