Колосник ведущий правый Т24.06.004
- Габариты (LxBxH), мм: 243x74x80
- Масса, кг: 3,65
- Обозначение: Т 24.06.004 | 00.1603.057
Описание
Колосник ведущий правый т 24.06.004 является составной частью топок ТЛЗМ. Он представляет собой чугунную отливку сложной конфигурации с соединительными ребрами и отверстиями, соединяющийся с другими колосниками поперечными штырями в цельное колосниковое полотно, натягиваемое на валы и перемещаемое приводом топки. Является тяговым элементом и находится в зацеплении со звездочками.

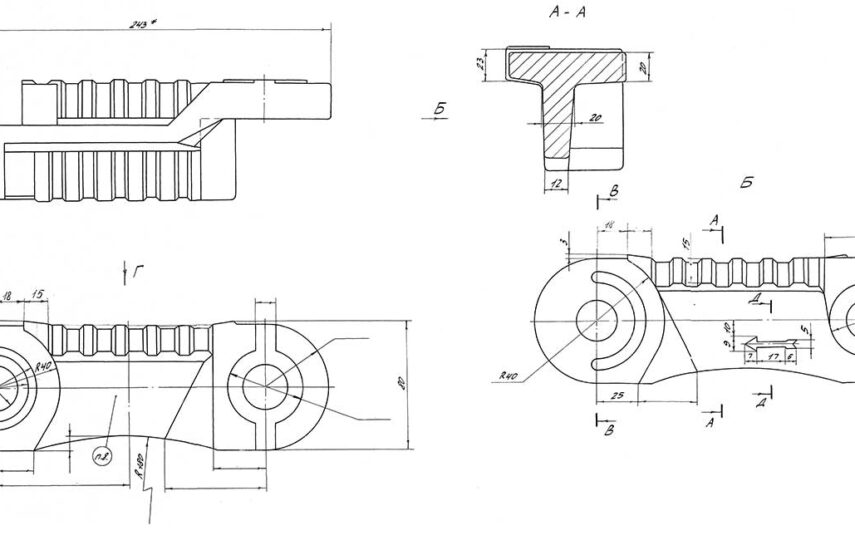

Чертёж колосника ведущего правого
Технические характеристики
| Обозначение | Масса, кг |
| Т 24.06.003 | 00.1603.057 | 3,65 |
| Количество на ТЛЗМ-... | шт |
| Кол-во на ТЛЗМ-2-1,87/2,4, шт. | 76 |
| Кол-во на ТЛЗМ-2-1,87/3,0, шт. | 90 |
| Кол-во на ТЛЗМ-2-1,87/3,5, шт. | 102 |
| Кол-во на ТЛЗМ-2-2,7/3,0, шт. | 135 |
