Участок головной 75° 29Е5-01.00.000 СБ
- Габариты (LxH), мм: 2915x2300
- Масса, кг: 787
Описание
Участок головной (угол 75) 29 Е5-01.00.000 представляет собой металлоконструкцию, установленную на раме опорной 8. На головном участке смонтированы направляющие 7, обеспечивающие в паре с контршиной 6 движение ковша в заданном направлении. Стабилизация ковша при опрокидывании осуществляется при помощи упоров 1 и шин 3, удерживающих ковш от боковых колебаний. На головном участке имеется площадка для установки лебедки. Габаритные размеры площадки позволяют смещать лебедку относительно центра подъемника в зависимости от длины скреперования.

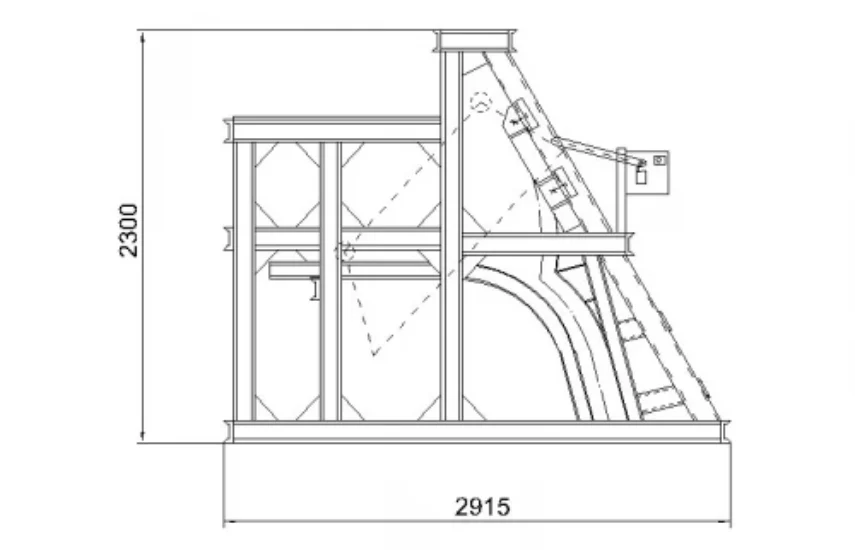

Чертёж участка головного (угол 75) 29 Е5-01.00.000
Технические характеристики
| Наименование характеристики | Значение |
| Габариты (LxH), мм | 2915x2300 |
| Масса, кг | 787 |
| Обозначение | 29 Е5-01.00.000 |
