Горелочный камень для горелок ГМГ-1,5

Описание Горелочные камни для газомазутных горелок ГМГ-1,5 задают направление и необходимый угол факела, выходящего из горелки.

Устройство и принципы работы

Горелочные камни выполняют ряд очень важных функций:

• изолируют очаг горения с целью предотвращения распространения и потерь тепла, повышая тем самым КПД теплового аппарата;
• значительно уменьшают износ по причине соприкосновения высокой температуры только с рабочей областью всей конструкции;
• задают правильное направление и нужный угол факелу, выходящему из горелки;

Комплект горелочных камней состоит из нескольких элементов, которые объединяются между собой и образуют единую конструкцию. Горелочные камни могут еще называть амбразурой горелки котла. Это обусловлено тем, что амбразура горелки топки котла является отвертсием в стенке топки, в которое вставляется выходная часть горелки. Поскольку горелки типа ГМГ применяются к котлам ДКВр, указанные выше камни применяются к этим же котлам. Комплект горелочных камней могут изготавливаться как с одним отверстием, так и с двумя. Чертежи общего вида предоставлены ниже.

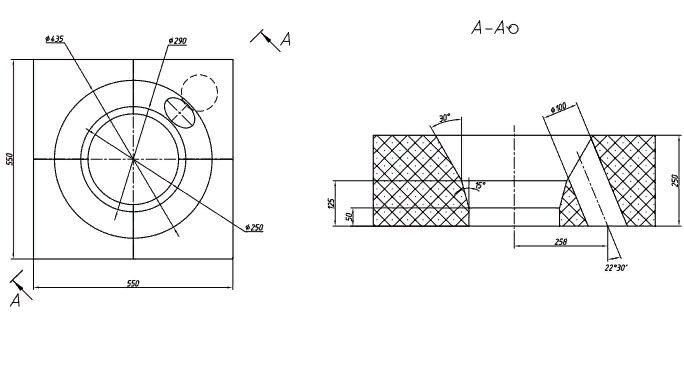

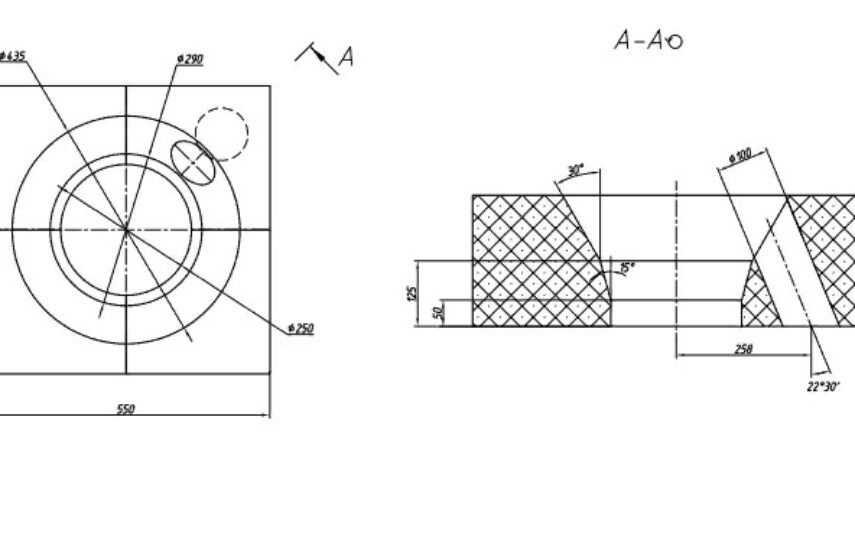

Чертеж с одним отверстием:

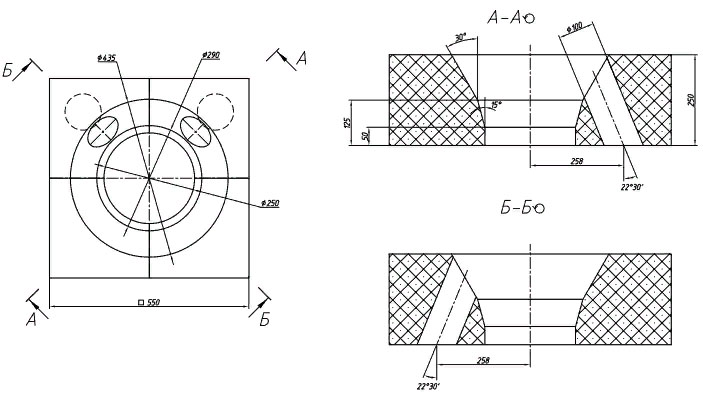

Чертеж с двумя отверстиями:

Технические характеристики

Наименование характеристики	Значение
Тип горелки	ГМГ-1,5
Размер d, мм	250
Габариты ящика LxBxH, мм	700x650x270
Вес, кг	94
