Горелочный камень для горелок ГМ-7

Описание Горелочные камни для газомазутных горелок ГМ-7 котлов ДЕ-10-14 ГМ-О задают направление и необходимый угол факела, выходящего из горелки.

Устройство и принципы работы

Горелочные камни выполняют ряд очень важных функций:

• изолируют очаг горения с целью предотвращения распространения и потерь тепла, повышая тем самым КПД теплового аппарата;
• значительно уменьшают износ по причине соприкосновения высокой температуры только с рабочей областью всей конструкции;
• задают правильное направление и нужный угол факелу, выходящему из горелки;

Комплект горелочных камней состоит из нескольких элементов, которые объединяются между собой и образуют единую конструкцию. Горелочные камни могут еще называть амбразурой горелки котла. Это обусловлено тем, что амбразура горелки ГМ-7 котла ДЕ-10 является отвертсием в стенке топки, в которое вставляется выходная часть горелки. Поскольку горелки типа ГМ применяются к котлам серии ДЕ, указанные выше камни применяются к этим же котлам.

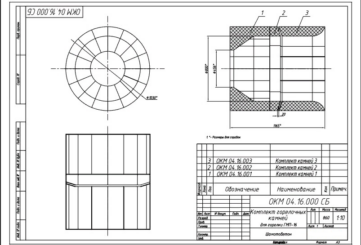

Чертеж комплекта горелочных камней для горелки ГМ-7

Технические характеристики

Наименование характеристики	Значение
Тип горелки	ГМ-7
Размер d, мм	450
Габариты ящика LxBxH, мм	990x940x330
Вес, кг	238
