Водогрейный котел ПТВМ-50
- Теплопроизводительность: 58,2 (50) ГКал/ч (МВт)
- Рабочее давление: 2,25 МПа (22,5) кгс/см²
- Расход воды через котел: 618 т/ч
- Габариты, мм: 9350х8780х12245
- Масса: 106000 кг
Базовая комплектация
- Котел ПТВМ россыпью
- Арматура и КИП
- Вентилятор ВЦ-14-46 №4 левый — 6 шт.;
- Вентилятор ВЦ-14-46 №4 правый — 6 шт.
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
- Горелка МГМГ-6 — 12 шт. (по 6 шт. с каждой стороны)
ПТВМ-50 - водогрейный котел с рабочим давлением до 2,25 МПа для работы на жидком и газообразном топливе. Выполнен водотрубным, прямоточным с П-образной сомкнутой компоновкой поверхности нагрева. Предназначен для получения горячей воды температурой 150 °С в отдельно стоящих котельных, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения и на ТЭЦ.
Расшифровка котла ПТВМ-50
- П - прямоточный;
- Т - теплофикационный;
- В - водогрейный;
- М - мазутный;
- 50 - максимальная (номинальная) теплопроизводительность в Гкал/час.
Устройство и принципы работы ПТВМ
Основные элементы котла ПТВМ-50:
- трубная система, объединяющая топочную камеру и конвективную поверхность нагрева;
- газомазутные горелки МГМГ-6.
Котлы имеют башенную компоновку: над топочной вертикальной камерой призматической формы находится конвективная поверхность нагрева. Трубная система подвешивается к каркасной раме за верхние коллекторы, и свободно расширяется вниз.
Котлы ПТВМ могут эксплуатироваться как в основном режиме, так и в пиковом (для подогрева сетевой воды) соответственно от 70 до 150 °С и от 110 до 150 °С.

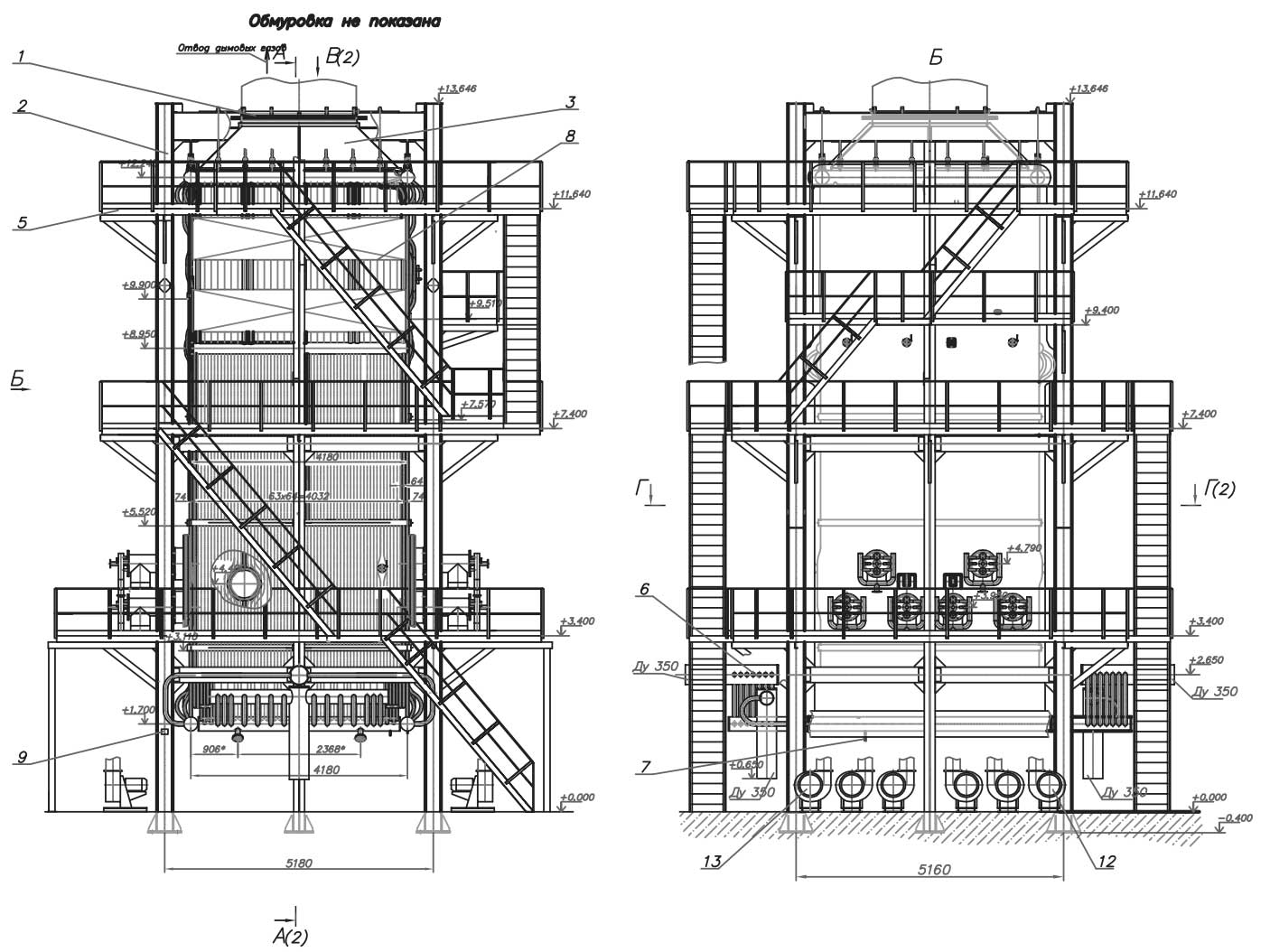

Чертеж
Топочная камера экранирована трубами диаметром 60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 273х10 мм и Ø 219х10 мм.
Конвективная часть состоит из четырех пакетов и набирается из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм. Боковые стены конвективного газохода закрыты трубами Ø 83х3,5 с шагом 128 мм и являются одновременно стояками конвективных полусекций.

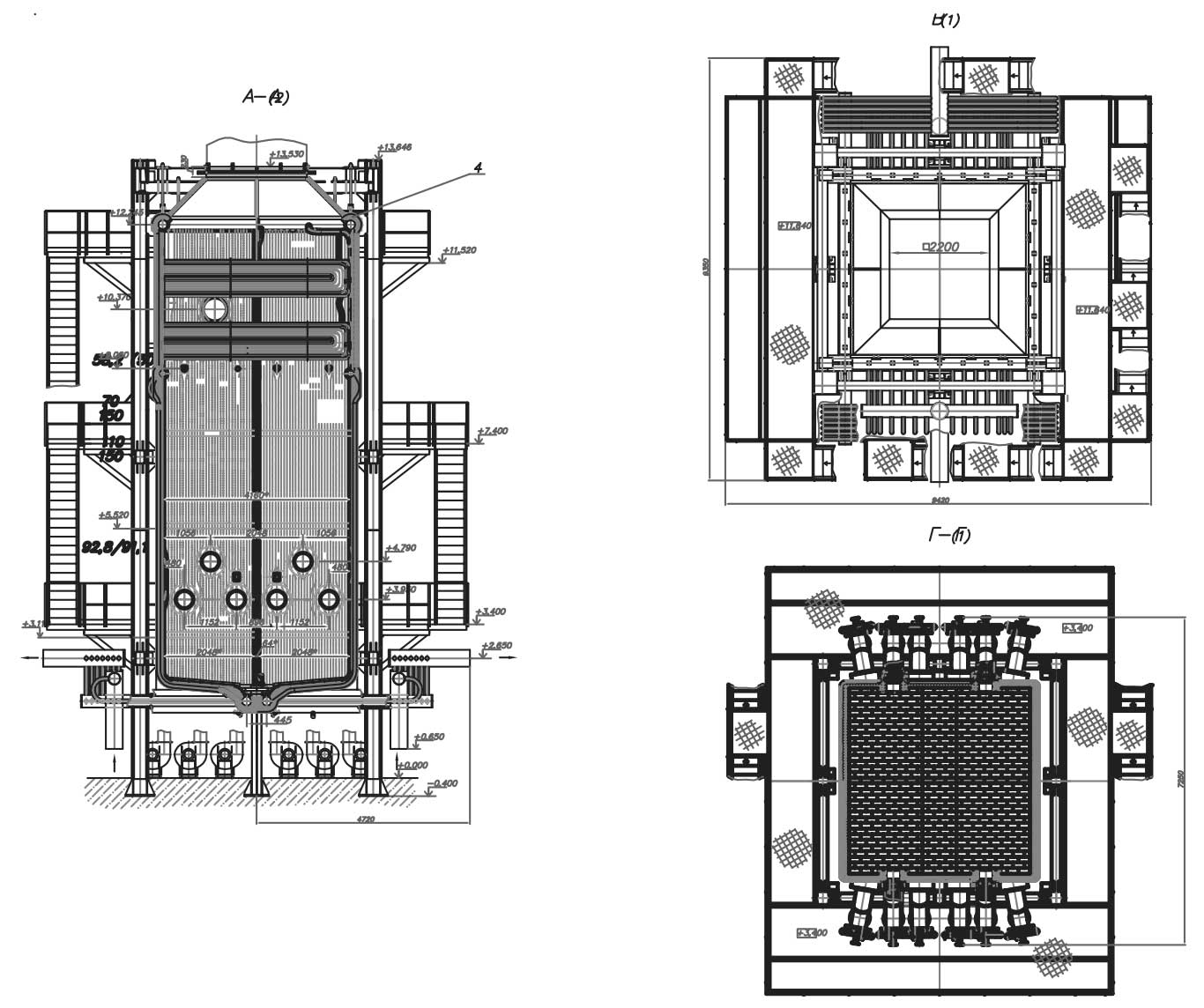

Схема
При работе на мазуте котлы ПТВМ-50 должны включаться по прямоточной схеме: вода подводится в поверхности нагрева топочной камеры, а отвод воды осуществляется из конвективной поверхности нагрева.
При работе исключительно на газообразном виде топлива, включение котлов по воде выполняется по противоточной схеме: подвод воды - в конвективные поверхности нагрева, отвод - из поверхностей нагрева топочной камеры.

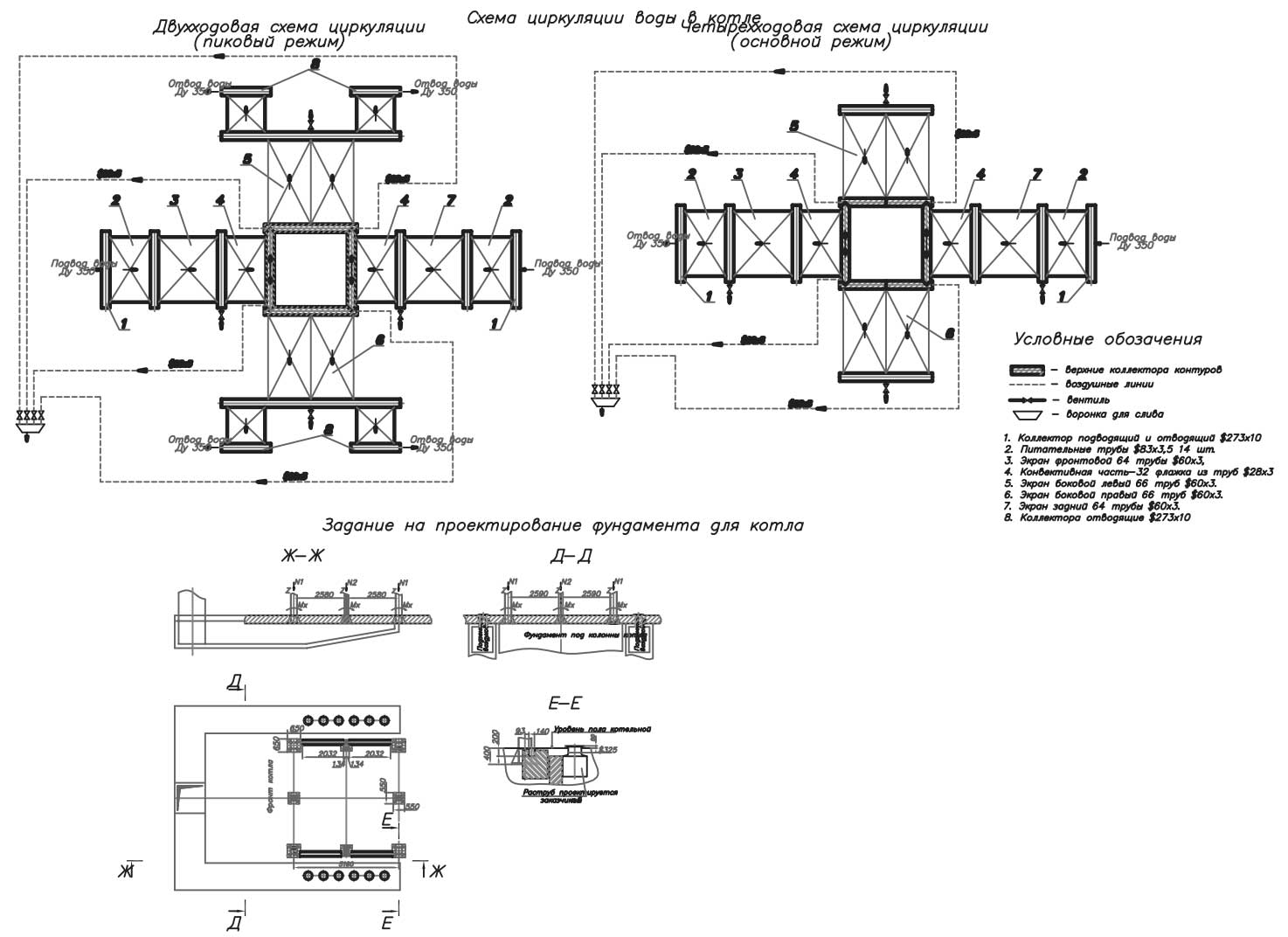

Схема циркуляции воды
Обмуровка ПТВМ-50 выполнена облегченной с креплением к экранным трубам. Натрубная обмуровка состоит из 3-х слоёв теплоизоляционных материалов: шамотобетон на глиноземистом цементе, минеральной ваты в виде матрацев в металлической сетке и уплотнительной газонепроницаемой обмазке, которая еще и обеспечивает гидроизоляцию котла от атмосферных осадков. Общая толщина обмуровки - 115 мм.
На котлоагрегате установлено 12 вентиляторов прямого действия одностороннего всасывания (по 6 слева и справа). Вентиляторы предназначены для подачи воздуха на горение. Забор воздуха происходит из помещения котельной и по воздуховодам подаётся на газомазутные горелки.
По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответствующей производительности.
В комплект поставки входит:
- Трубная система россыпью;
- Комплектующие узлы и детали котла в связках и ящиках;
Комплектность поставки может быть изменена по согласованию с заказчиком.
