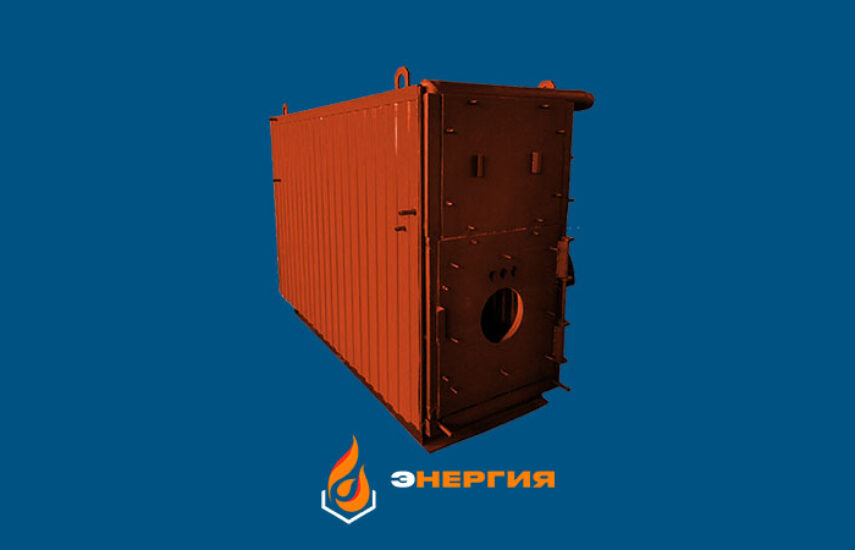

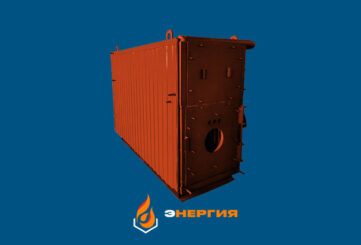

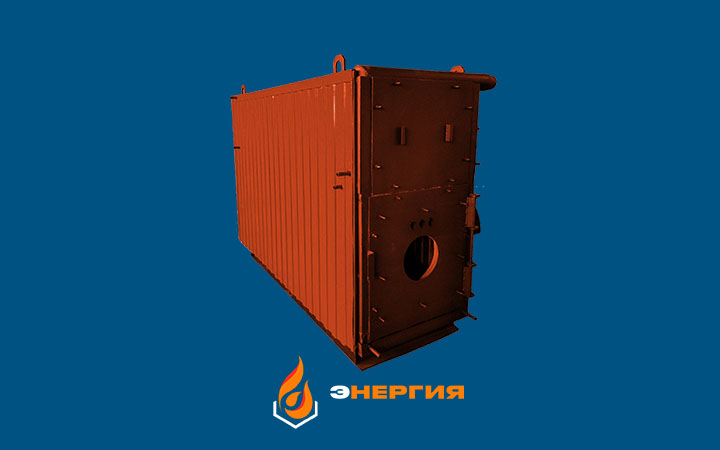

Котел КВа-4,0

Описание Надежный и эффективный промышленный котел КВа 4,0 мощностью 4,0 МВт (3,44 Гкал) на газе и дизеле, предназначен для получения горячей воды номинальной температурой на выходе из котла 95 (115) °С, используется в системах централизованного теплоснабжения на нужды отопления и горячего водоснабжения. Котел КВа 4,0 МВт водогрейный предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: газ, дизель. Давление газа перед горелкой может быть как среднее, так и низкое. Также котел может работать с горелкой на сжиженном газе. Конструкция с продуманной многоходовой схемой движения теплоносителя и газов обеспечивает высокий КПД, долговечность и простоту в эксплуатации.

Расшифровка обозначения

• КВа - котел водогрейный автоматизированный;
• 4,0 - номинальная теплопроизводительность в МВт;

Чертёж котла

-

Устройство водогрейного котла КВа 4,0 МВт

Стальной напольный водогрейный котел КВа 4,0 МВт имеет газоплотную топочную камеру и конвективную часть. В заднем экране топочной камеры выполнено отверстие, в котором установлен взрывной клапан, предохраняющий конструкцию от разрушения при возникновении избыточного давления в топочной камере. Промышленный водотрубный котел устанавливается на раму. Рама котла выполнена из швеллера и ставится на опоры. Опоры котла крепятся к ровной подготовленной поверхности анкерными болтами. Блок горелки закрепляется на фронтовой плите с помощью болтовых соединений. Фронтовая плита закрепляется при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора обшивки и изоляции. Изоляция выполняется из жаростойких материалов и стальных листов. Крепления и амбразура под горелку на фронтовой плите изготавливается под выбранную заказчиком горелку. За счет универсальной конструкции топочной камеры, газовый и жидкотопливный водогрейный котел КВа может работать с широким рядом горелочных устройств отечественного и импортного производства. Выход газов в котле КВа происходит сверху. В случае необходимости возможно изготовление опускного газохода. Стационарный отопительный водяной котел КВа работает под наддувом, без дымососа.

Технические характеристики

Марка котла	Котел КВа Г, Котел КВа ГН, Котел средней мощности
Вид топки	Под горелку
Максимальная тепловая мощность, кВт	4000
Максимальная тепловая мощность, МВт	4
Максимальная тепловая мощность, Гкал	3.44
Диапазон регулирования мощности, кВт	40-100
Топливо	Газ
Низшая теплота сгорания топлива ГАЗ, кКал/нм³	9400
Низшая теплота сгорания топлива ДИЗЕЛЬ, кКал/кг	10200
Низшая теплота сгорания топлива МАЗУТ, кКал/кг	9260
КПД (ГАЗ), не менее, %	93
КПД (ДИЗЕЛЬ), не менее, %	92.7
КПД (МАЗУТ), не менее, %	93
Расход топлива среднечасовой за отопительный сезон, кг/ч	222
Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч	396
Расход топлива при максимальной нагрузке котла (ДИЗЕЛЬ), кг/ч	364
Расход топлива при максимальной нагрузке котла (МАЗУТ), кг/ч	402
Расход условного топлива, кг/ч	532
Отапливаемая площадь, м²	33400-44000
Отапливаемый объем, м³	100200-132000
Давление рабочей среды, МПа (кгс/cм²)	0.3-0.6
Расход теплоносителя среды, м³/ч	138
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	Не более 0.07 (0.7)
Аэродинамическое сопротивление, Па (мм. вод. ст.)	340
Давление в топке, Па	390
Расход уходящих газов, м³/ч	7750
Температура уходящих газов, °C	134
Тяга	Принудительная
Водяной объем котла, л	1700
Объем топочной камеры, м³	10.42
Размер топочной камеры, LxBxH, мм	4625х1610х1400
Присоединительные размеры по водяному тракту, Ду	200
Присоединительные размеры газохода уходящих газов, BxH / сечение, мм/м²	1200х215/0.26
Размеры корпуса котла, LxBxH, погрешность ± 50,, мм	4925х1865х2620
Габаритные размеры котельного блока, LxBxH, мм	5155х2005х2720
Масса, кг	6700
Тип котла	Водогрейный, Промышленный
Тип отопительного котла	Газовый
Количество контуров	Одноконтурный
Размещение	Напольный
Тип камеры сгорания	Закрытый
Управление	Электронное
Принцип работы газового котла	Конвекционный
Энергонезависимый	нет
Тип питания	Трехфазное
Встроенный циркуляционный насос	нет
Встроенный расширительный бак	нет
Энергоэффективность	Высокая
