Устройство возврата уноса и острого дутья 00.8369.006 СБ

Устройство возврата уноса и острого дутья предназначено для уменьшения потерь тепла с механическим недожогом и повышения КПД котла работающего на твердом топливе.

Дымовые газы, покидая топку, уносят с собой мелкие ококсовавшиеся и недогоревшие  частицы топлива, которые в дальнейшем выпадают из потока дымовых газов в газоходах котла. Работа системы возврата уноса происходит следующим образом.  В низу газоходов в местах выпадения уноса организованы воронки (зольники) с установленными в них эжекторами. К эжекторам по воздуховодам подается воздух от вентилятора возврата уноса в количестве 5—10% от общего количества воздуха, поступающего в топку. Эжектора засасывают выпавший в воронках (зольниках) унос и по воздуховодам возвращают смесь уноса с воздухом в топочную камеру. Выходные сопла возврата уноса, расположены в задней стенке топочной камеры. Воздух, поступающий в топку с уносом, используется также и как острое дутьё для перемешивания топочных газов и интенсификации процесса горения.

Система возврата уноса включает следующие элементы:

• Вентилятора возврата уноса;

• Эжекторы состоящие из корпуса и сопла;

• Выходные сопла;
• Колена;
• Воздухопроводы с фланцами;
• Коллектор

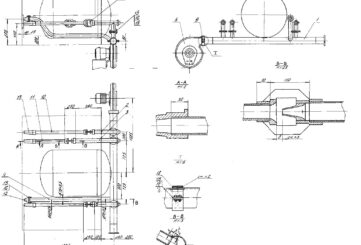

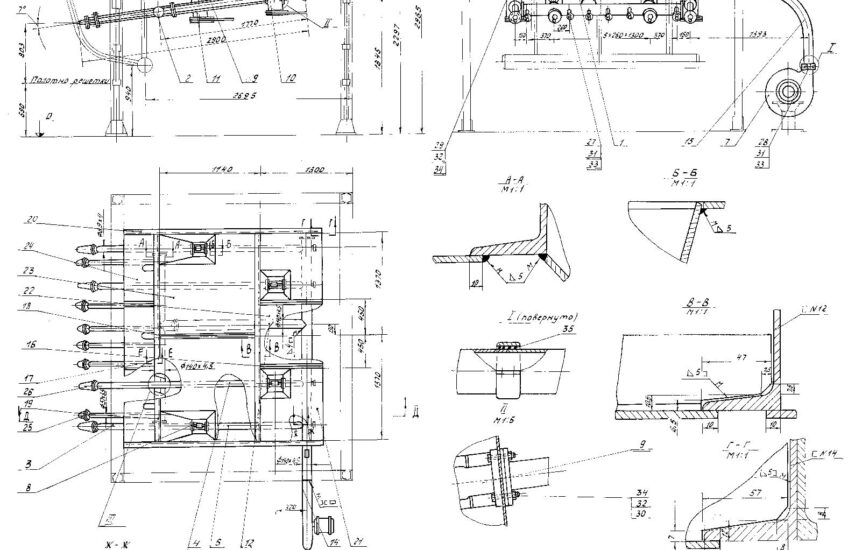

Чертёж устройства возврата уноса 00.8369.006 СБ
