Описание
Циклоны ЦН-11-400-4УП применяются для сухой очистки от слабо- и среднеслипающейся пыли размерами не более 10 мкм в промышленности на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Применяется в производственных процессах обжига, агломерации, сушки, сжигании топлива и для очистки аспирационного воздуха.
Условное обозначение
Пример условного обозначения циклона ЦН-11-400-4УП:
- ЦН - циклон конструкции НИИОгаза;
- 11 - угол наклона входного патрубка относительно горизонтали в градусах;
- 400 - внутренний диаметр цилиндрической части циклона, мм;
- 4 - количество циклонов в группе, шт;
- У - с камерой очищенного газа в виде «улитки»;
- П - пирамидальный бункер.
Устройство и принципы работы
Циклон ЦН-11-400-4УП является самым простым видом пылеуловителя одиночного исполнения с внутренним диаметром 400 мм. Камера очищенного воздуха изготавливается в виде "улитки", а бункер - в форме пирамиды. Работает, используя действие центробежной силы.

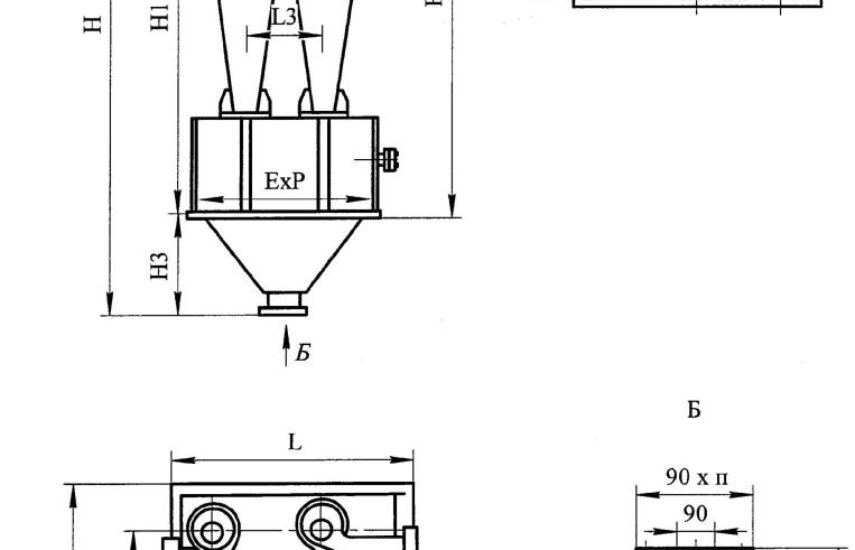

Чертеж циклона ЦН-11-400-4УП
| Циклон |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
H |
H1 |
H2 |
H3 |
D |
D1 |
а |
б |
в |
в1 |
п |
| ЦН-11-400-4УП |
1006 |
510 |
590 |
440 |
1170 |
|
656 |
3450 |
2312 |
2627 |
660 |
400 |
230 |
474 |
274 |
200 |
310 |
3 |
Принцип действия
Степень очистки газов с помощью циклона зависит от размера частиц пыли. Чем больше размеры пыли, тем эффективней очистка.
Поток запыленного газа двигается через входной патрубок тангенциально в верхней части. В устройстве формируется вращающийся поток газа, направленный вниз к конической части аппарата. Вследствие центробежной силы, частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Во время работы циклона, должна быть обеспечена безостановочная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
- коническая часть корпуса;
- цилиндрическая часть корпуса;
- винтообразная крышка;
- камера очищенного газа;
- патрубок входа запыленного газа;
- выхлопная труба;
- бункер циклона.
Циклоны закрепляются как на нагнетании, так и на всасывающей линии дымососа. Рекомендуется устанавливать циклон перед дымососом при фильтрации воздуха от абразивной пыли, которая может вызвать износ крыльчаток тягодутьевой машины.
