Сепаратор непрерывной продувки СП-0,15-0,3

Описание Сепаратор непрерывной продувки СП-0,15-0,3 предназначен для разделения пароводяной смеси, образующейся при продувке паровых котлов, на пар и воду. Применяется для утилизации тепла продувочной воды, снижения потерь конденсата и тепла с продувочной водой, а также для осушки пара в системах сбора конденсата. Является обязательным элементом тепловой схемы котельной для эффективного использования вторичных энергоресурсов.

Устройство и принцип работы сепаратора СП-0,15-0,3

Сепаратор СП-0,15-0,3 представляет собой вертикальный цилиндрический сосуд, работающий под давлением. Разделение фаз происходит за счет центробежных сил и эффекта дросселирования (снижения давления). Основными элементами сепаратора являются:

• вертикальный цилиндрический корпус;
• верхнее и нижнее днища (плоские или эллиптические);
• тангенциальный патрубок для подвода продувочной воды;
• каплеуловители (сепарационное устройство) для осушки пара;
• приемное устройство (успокоитель потока) в нижней части;
• патрубки для отвода пара, отвода воды и дренажа;
• опоры (лапы) для монтажа на балки перекрытия.

Условное обозначение

• СП — сепаратор непрерывной продувки;
• 0,15 — вместимость (объем) сепаратора в м³;
• 0,3 — рабочее давление в МПа (изб.) (максимальное).

Принцип действия

Продувочная вода из парового котла под давлением поступает через тангенциальный патрубок в корпус сепаратора. За счет тангенциального ввода поток приобретает вращательное движение, под действием центробежных сил влага отбрасывается к стенкам и стекает в нижнюю часть. За счет увеличения объема (расширения) происходит вторичное вскипание воды с выделением пара. Выделившийся пар проходит через каплеуловители (осушку), где очищается от капель влаги, и отводится через верхний патрубок. Отсепарированная горячая вода собирается в нижней части и удаляется через патрубок отвода воды.

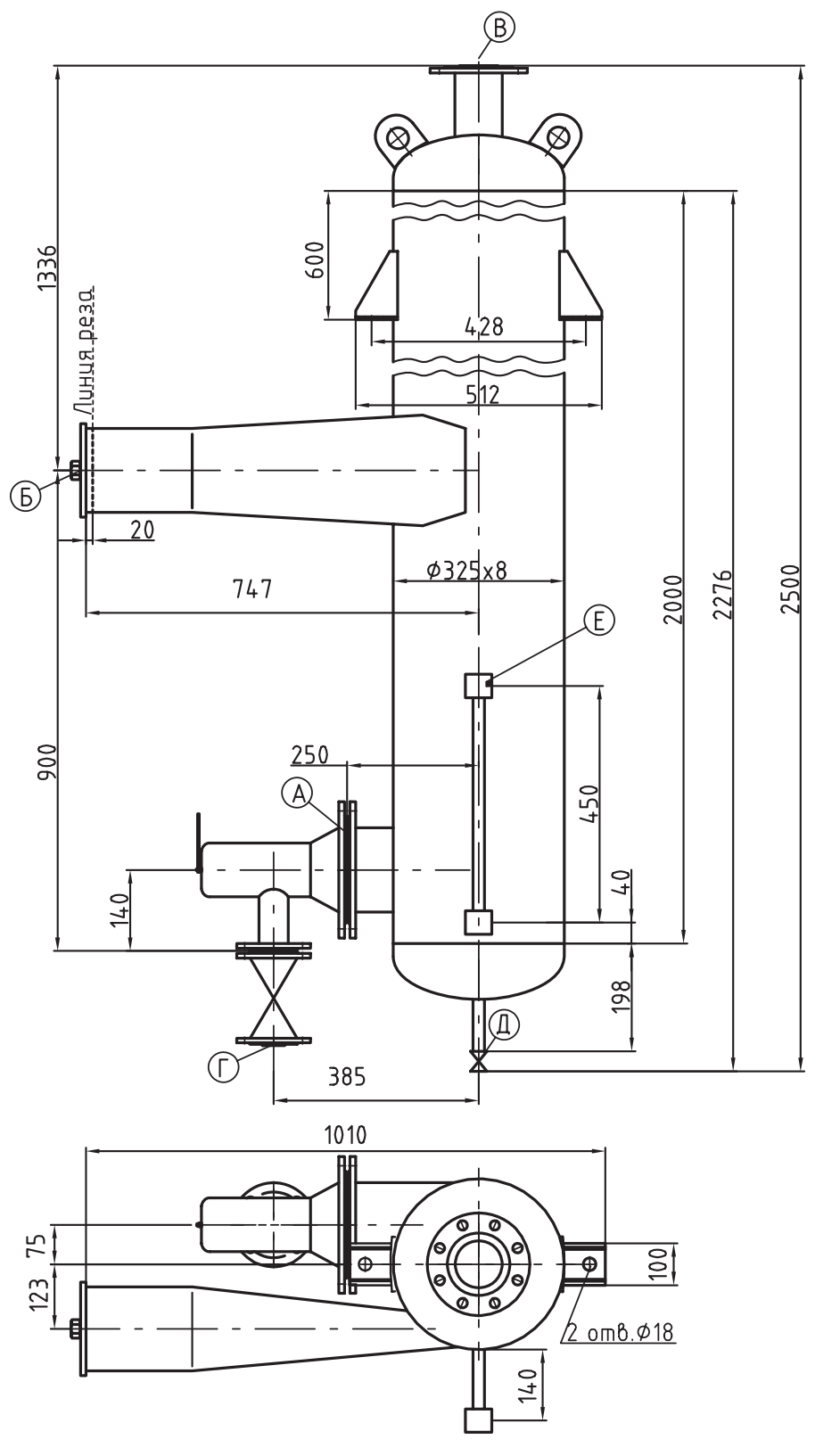

Чертёж сепаратора СП-0,15-0,3

Особенности конструкции

Сепаратор СП-0,15-0,3 оснащается патрубком для установки поплавкового регулятора уровня конденсата, что позволяет автоматически поддерживать заданный уровень воды в нижней части и исключить пролет пара в линию отвода воды. Конструкция также предусматривает установку водоуказательного стекла для визуального контроля уровня. Для обеспечения возможности периодической очистки нижней части от шлама и загрязнений в днище предусмотрен штуцер с заглушкой или дренажный патрубок.

Технические характеристики

Наименование характеристики	Значение
Давление рабочее, МПа	0,06
Температура рабочая, °C	113
Давление пробное при гидроиспытании, МПа	0,16
Паропроизводительность, т/ч	1
Расход пароводяной смеси, т/ч	7
Вместимость, м3	0,15
Габариты (LxH), мм	2500x1010
Масса, кг	242,5
