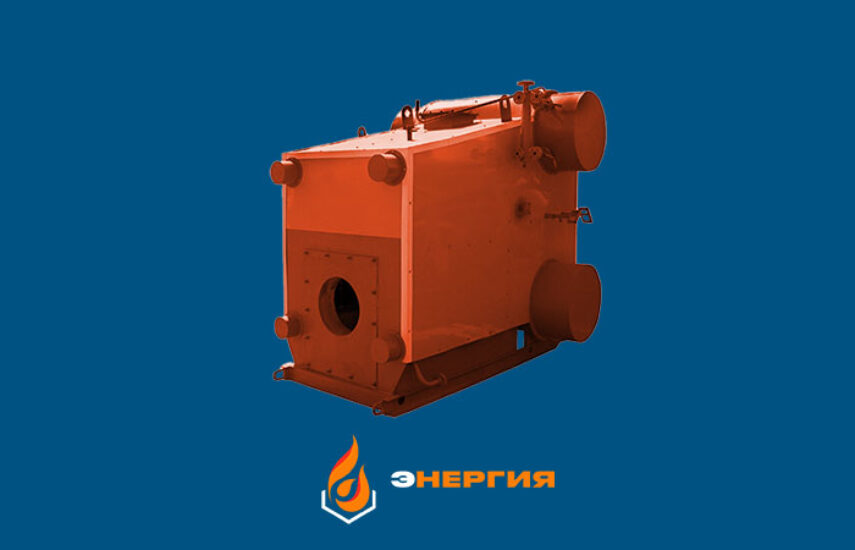

Паровой котел Е-1,0-0,9ГМ

Котел паровой Е-1,0-0,9ГМ – водотрубный котел, состоящий из следующих конструктивных частей: верхнего и нижнего барабанов, соединенных пучком труб и образующие конвективную часть, и газоплотной топки. Котлоагрегат предназначен для получения 1,0 т/ч насыщенного пара со следующими характеристиками: давление до 0,8 МПа (8 кгс/см²), температура насыщенного пара 170 ^оС. Основным видом топлива является газ или жидкое топливо.

Специалисты котельного завода Энергия помогут подобрать необходимую Вам комплектацию Е-1,0-0,9ГМ, предоставят технико-коммерческое предложение в кратчайшие сроки.

На базе котлов Е-1,0-0,9ГМ компания изготавливает паровые модульные котельные установки (МКУ) производительностью от 1 до 7 т/пара в час.

Конструктивно паровой котлоагрегат Е-1,0-0,9ГМ собран на общей раме и включает в себя следующие элементы: два барабана; трубную систему, образующую топочную (совместно с коллекторами) и конвективную (совместно с барабанами) части; теплоизоляцию и декоративную обшивку; систему питания; топливную систему; щит управления котлом (ЩУК).

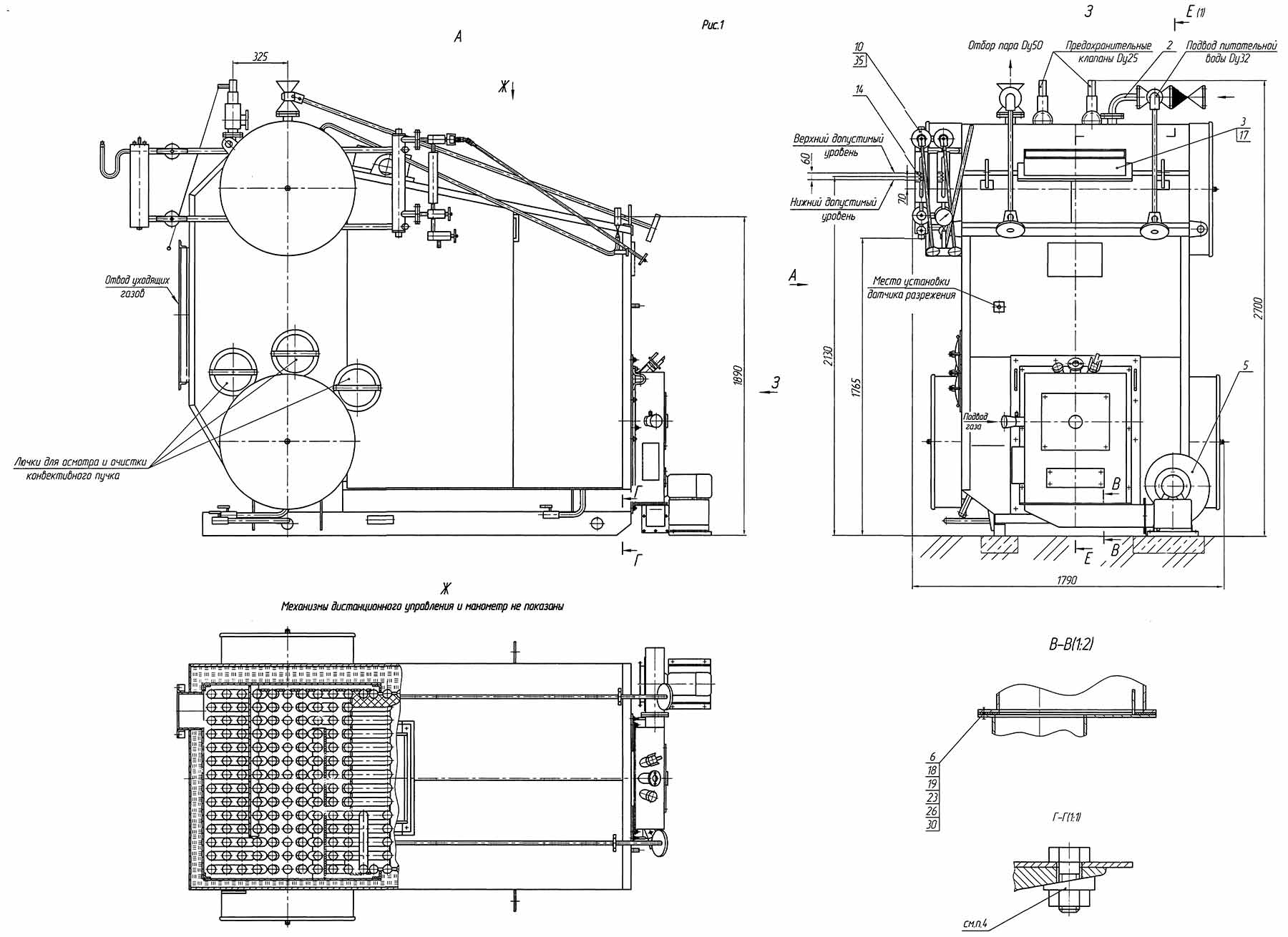

Чертеж

Трубная система топочной части парового котла Е-1,0-0,9ГМ изготавливается в мембранном (газоплотном) исполнении и образует радиационную поверхность топки. Топочная часть состоит из двух боковых экранов, которые входят в циркуляционный контур котла через систему верхних и нижних коллекторов, и трубами верхнего топочного экрана, соединенных с  верхним барабаном и поперечным фронтовым коллектором.

Конвективная часть образована верхним и нижним барабанами, расположенными горизонтально на одной вертикальной оси и соединенными между собой пучком труб. Трубы конвективной части разделены перегородками из жаропрочной стали, которые меняют направление потока газов и повышают коэффициент теплообмена в котле.

На нижнем барабане и нижних коллекторах боковых экранов смонтированы продувочные штуцеры. На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. В верхней части обечайки верхнего барабана установлены штуцеры крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, трубы подвода питательной воды и отбора пара на обдувку. Внутри верхнего барабана установлено сепарационное устройство для равномерного распределения паровой нагрузки по всей площади зеркала испарения и труба ввода питательной воды. Трубная система собрана на общей раме.

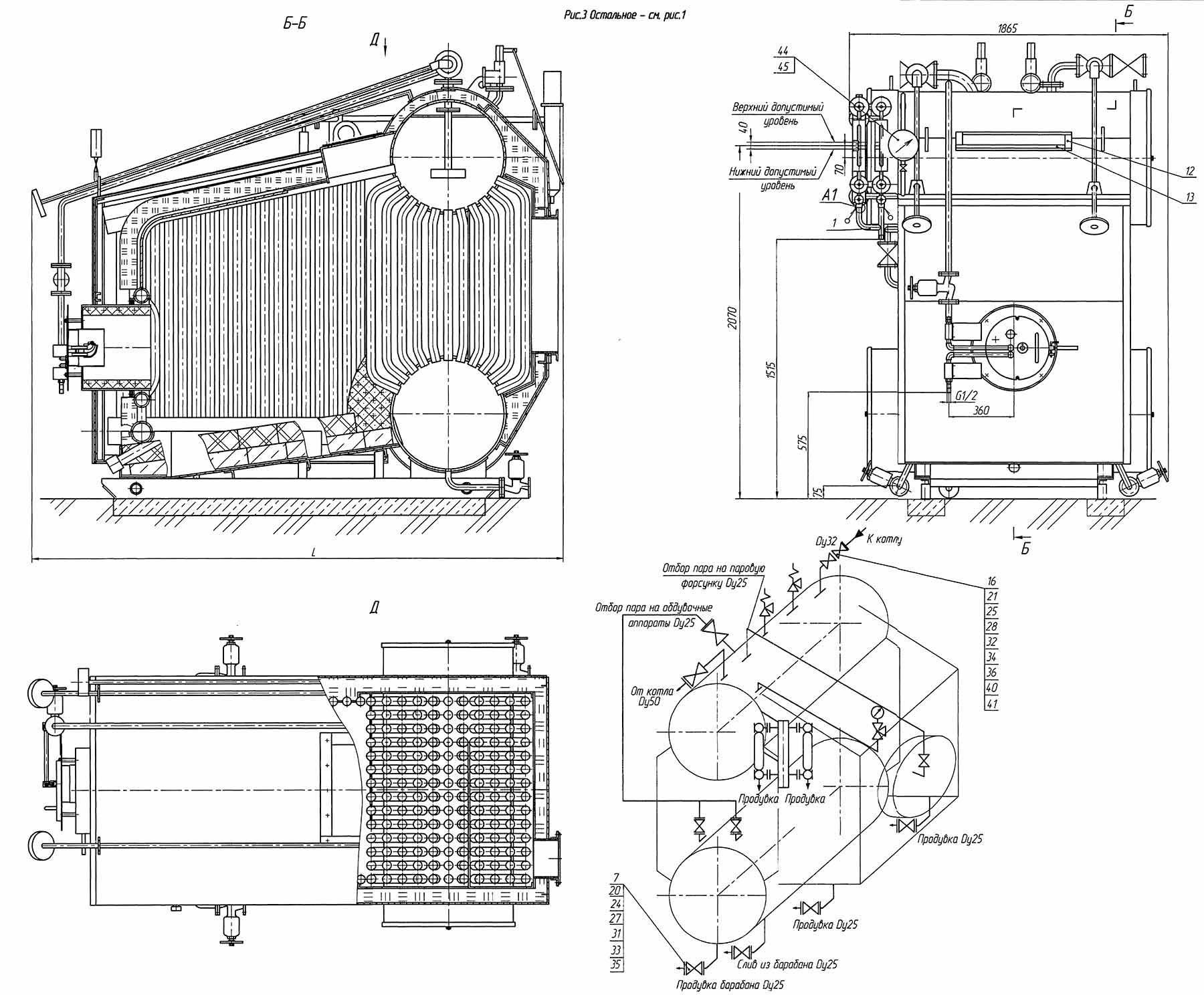

Схема

Производимый компанией котел Е-1,0-0,9ГМ соответствует требованиям «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». В соответствие с данными требованиями на днище верхнего барабана нанесена маркировка.

Котел паровой Е-1,0-0,9ГМ удобен в процессе эксплуатации и сервисного обслуживания. Для очистки и осмотра коллекторов, формирующих топочные экраны, на торцевой части имеются лючки. Доступ к внутренним поверхностям барабанов и к трубам конвективного пучка возможен через люки барабанов. Возможна установка как 2, так и 4 люков барабанов, что облегчает сервисное обслуживание. Для осмотра внутренней поверхности топки возможно использование отверстия в листе фронта под установку переходника горелочного устройства.

Теплоизоляция толщиной 200 мм выполнена современными теплоизоляционными материалами, уложенными на штыри, приваренные к мембранам трубной системы. Фронт котла до уровня поперечного коллектора залит огнеупорным бетоном. Наружная съемная декоративная обшивка, изготовленная из тонколистовой стали с полимерным покрытием, предохраняет теплоизоляцию от разрушения и придает изделию эстетичный вид.

Система питания парового котла Е-1,0-0,9ГМ предназначена для заполнения котла водой и подпитки его во время работы. Система питания состоит из агрегата насосного питательного с подачей до 2,0 м³/ч при рабочем давлении до 1,6 МПа (16 кгс/см²). Возможна комплектация насосами как отечественного, так и импортного производства.

Для замера температуры питательной воды перед насосом на ее подводе установлен термометр (при общем питательном трубопроводе на несколько котлов - один на всю группу). Давление, создаваемое насосом, контролируется манометром. Воздействие давления, образуемого в котле, на насос в период всасывания и остановки насоса исключается обратным клапаном.

Принцип работы парового котла Е-1,0-0,9ГМ

Вода от водоподготовительной установки по питательному трубопроводу подается посредством насоса в верхний барабан котлоагрегата. В топочной части при сжигании топлива образуются высокотемпературные дымовые газы. Дымовые газы, проходя через котел, омывают трубные пучки, по которым циркулирует нагреваемая вода. В результате процесса теплопередачи газы охлаждаются, вода в трубных пучках нагревается до температуры парообразования при заданном давлении, поднимается в результате конвекции в верхний барабан, где происходит процесс паросепарации. Охлажденные дымовые газы проходя по дымоходам удаляются в атмосферу через дымовую трубу.

Котельный завод Энергия также изготавливает запасные части к паровому котлу Е-1,0-0,9ГМ:

• Барабан верхний котла Е-1,0-0,9ГМ;
• Барабан нижний котла Е-1,0-0,9ГМ;
• Экранные трубы котла Е-1,0-0,9ГМ;
• Конвективные трубы (конвективный пучок) котла Е-1,0-0,9ГМ;
• Указатель уровня Ду10 Ру25 стальной;
• Клапан предохранительный Ду25 Ру10 (Б2103).
