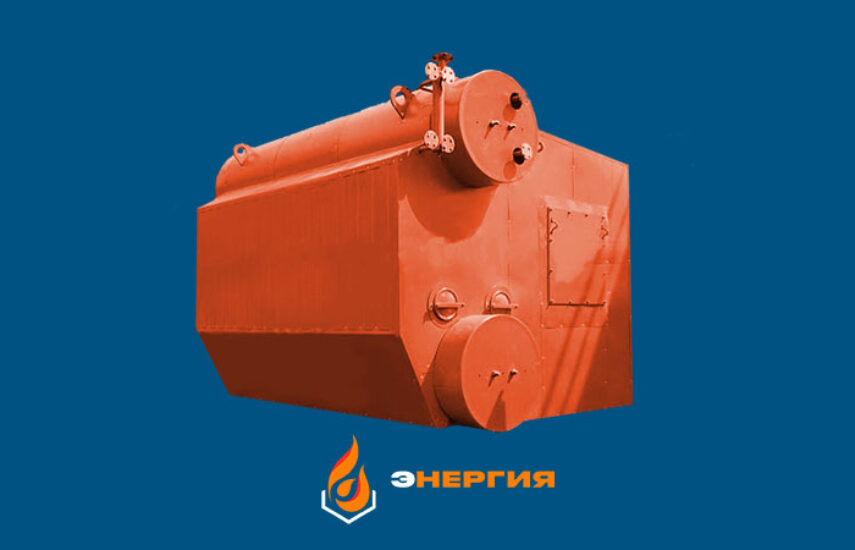

Паровой котел ДСЕ-4,0-14ГМ

ДСЕ-4,0-14 ГМ - паровой газомазутный вертикально-водотрубный котел, основными составными частями которого являются верхний и нижний барабаны, конвективный пучок и, образующие топочную камеру, левый топочный экран (газоплотная перегородка), правый топочный экран, фронтовой и задний экраны.

Устройство и принципы работы

Компоновка поверхностей нагрева (взаимное расположение топки и конвективного пучка), представляет собой Д-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части - пучок конвективных труб.

Расшифровка типоразмера котла

• 4,0 - производительность пара в т/ч;
• 14 - давление (1,4 МПа)
• ГМ - газомазутный.

В днищах барабанов размещены лазы, которые обеспечивают свободный доступ внутрь при профилактическом обслуживании труб поверхностей нагрева и проведении внутренних осмотров.

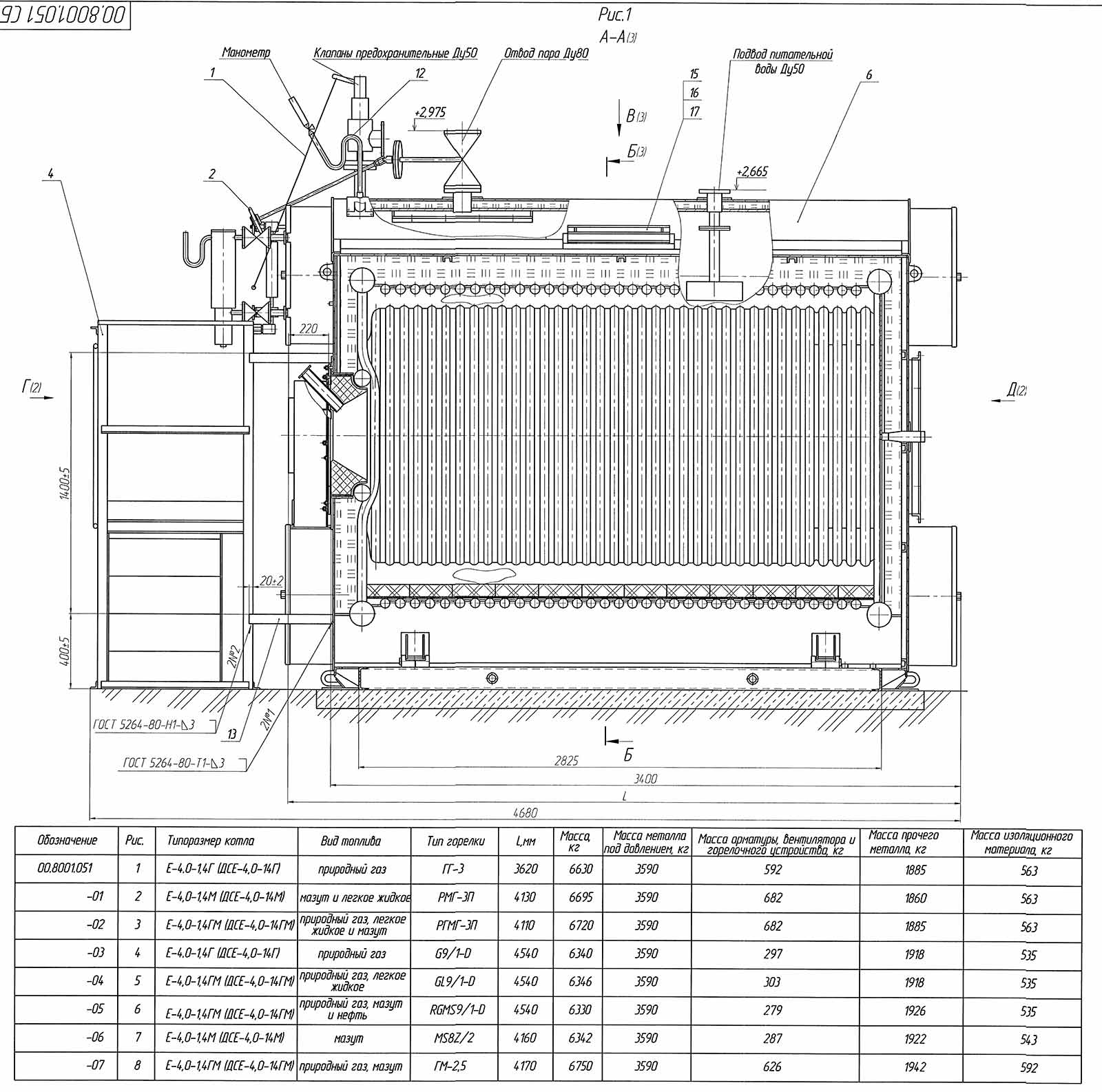

Чертеж

Левый боковой экран топки котла выполнен газоплотным и отделяет топочное пространство от конвективного пучка. В конце топки, посредством кирпичной перегородки и разводки труб, для лучшего охлаждения топочных газов, выполнена осадительно-дожигательная камера. Топочные газы, проходя через осадительно-дожигательную камеру, попадают в конвективный пучок. В конвективном пучке имеется продольная, относительно барабанов, перегородка, которая делит пучок на две части.

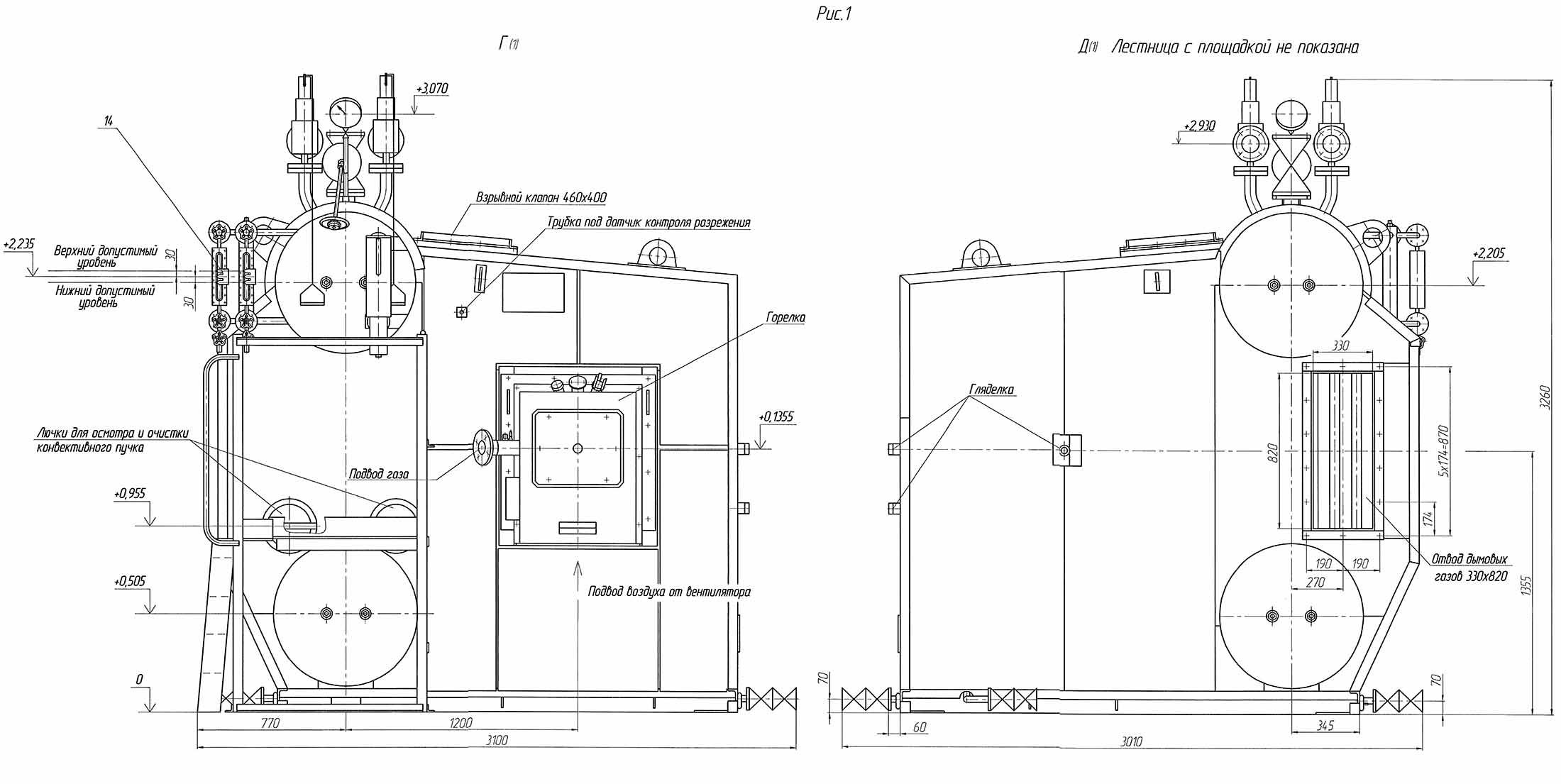

Схема

В конце второй части конвективного пучка котла расположено газовое окно для отвода дымовых газов.

На фронтовой стенке котла размещена панель, к которой крепится горелка.

Для периодической очистки конвективной поверхности нагрева от золовых отложений рекомендуется использовать генератор ударных волн - ГУВ.

Для управления работой котла, обеспечения расчетных режимов и безопасных условий эксплуатации котел оснащается:

• необходимой запорной арматурой;
• дистанционным приводом к главной паровой задвижке;
• контрольно-измерительными приборами и приборами безопасности.

Арматура, помосты и лестницы, тягодутьевые машины, КИП, питательный насос, экономайзер, а также комплектующие узлы и детали котла, не входящие в основные составляющие котла, поставляются Заказчику отдельными грузовыми местами. Котел может быть доукомплектован экономайзером или воздухоподогревателем, дымососом, газоходами или воздуховодами - по дополнительному договору.

Котельный завод Энергия также изготавливает запасные части к паровому котлу ДСЕ-4,0-14ГМ:

• Барабан верхний котла ДСЕ-4,0-14ГМ;
• Барабан нижний котла ДСЕ-4,0-14ГМ;
• Экранные трубы котла ДСЕ-4,0-14ГМ;
• Конвективные трубы (конвективный пучок) котла ДСЕ-4,0-14ГМ;
• Указатель уровня Ду10 Ру25 стальной 00.9662.090;
