Паровой котел ДСЕ-2,5-14Шп

ДСЕ-2,5-14 Шп - паровой угольный вертикально-водотрубный котел, основными составными частями которого являются верхний и нижний барабаны, конвективный пучок и, образующие топочную камеру, левый топочный экран (газоплотная перегородка), правый топочный экран, фронтовой и задний экраны.

Устройство и принципы работы котла

Компоновка поверхностей нагрева (взаимное расположение топки и конвективного пучка), представляет собой Д-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части - пучок конвективных труб.

Расшифровка типоразмера котла

• 2,5 - производительность пара в т/ч;
• 14 - давление (1,4 МПа)
• Шп - топка мех. с шурующей планкой.

Для внутреннего осмотра на фронтовом и заднем днищах верхнего и нижнего барабанов имеются лазы.

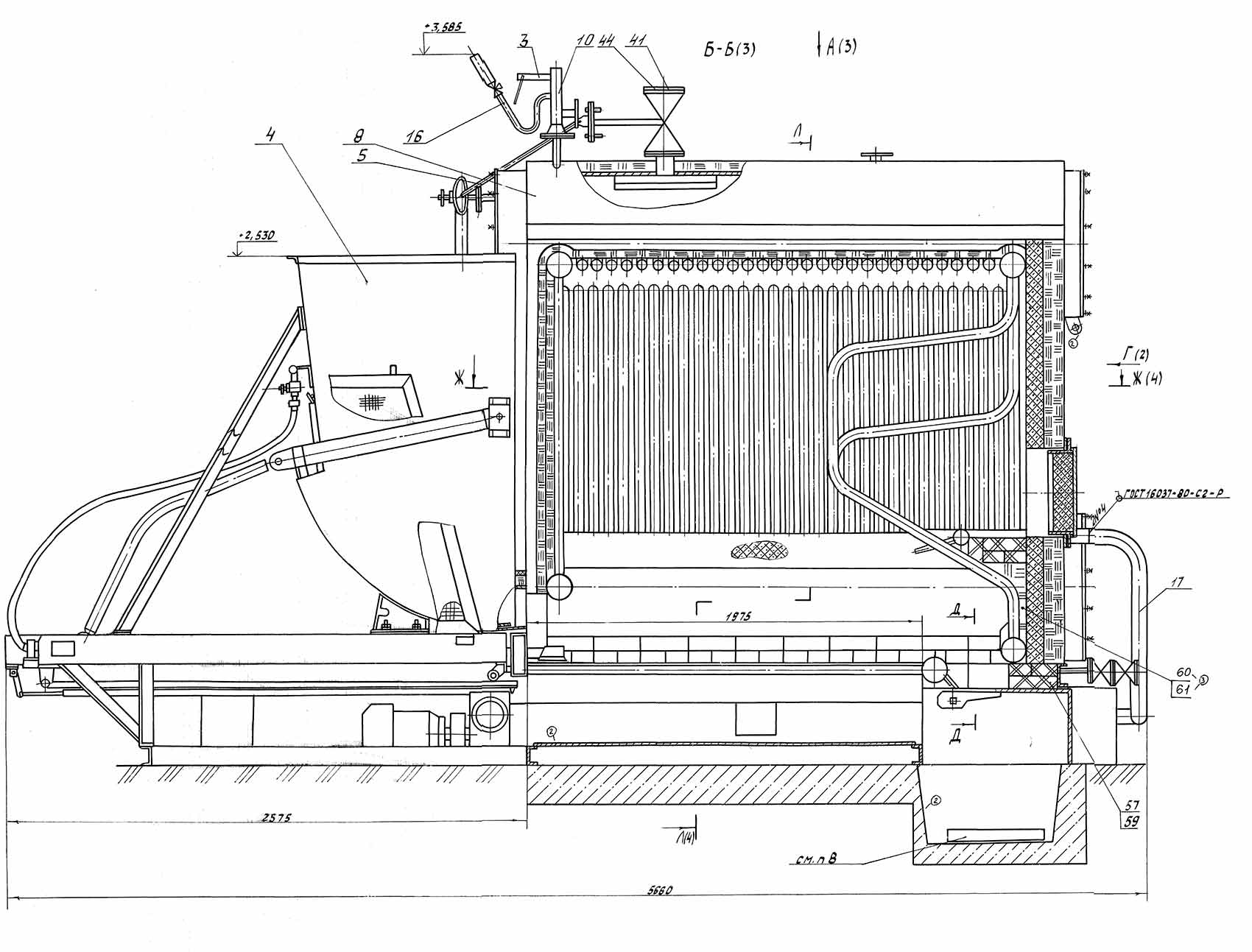

Чертеж

Трубы заднего топочного экрана выполнены гнутыми и имеют разводку в верхней плоскости на два уровня, что позволяет получить за указанными трубами осадительно-дожигательную камеру, из которой производится возврат золового уноса в топочный объём.

Левый топочный экран котла является в одно и тоже время газоплотной перегородкой, отделяющей топочную камеру от конвективного пучка. В задней части котла левый топочный экран разряжён, что обеспечивает попадание дымовых газов в конвективный пучок. Верхняя часть котла разряженного участка экрана закрыта шамотными кирпичами, обеспечивающими проход всех дымовых газов через осадительно-дожигательную камеру.

Схема

Конвективный пучок выполнен из коридорно-расположенных вертикальных труб, разделённых продольной (относительно барабанов котла) перегородкой на две части. В конце второй части конвективного газохода расположено окно для отвода дымовых газов от котла.

С помощью перегородки движение дымовых газов в конвективном пучке происходит в горизонтальной плоскости с двумя поворотами на 180 градусов: на выходе из осадительно-дожигатеьной камеры и в конвективном пучке.

Для доступа внутрь топочной камеры и осадительно-дожигательной камеры на котле предусмотрены лазы. Для периодической очистки конвективной поверхности нагрева от золовых отложений рекомендуется использовать генератор ударных волн (ГУВ).

Для сжигания твёрдого топлива в котле ДСЕ-2,5-14Шп устанавливается топка с шурующей планкой ТШПм-2,5.

Для управления работой котла, обеспечения расчетных режимов и безопасных условий эксплуатации котел оснащается:

• необходимой запорной арматурой;
• дистанционным приводом к главной паровой задвижке;
• контрольно-измерительными приборами и приборами безопасности.

Арматура, помосты и лестницы, тягодутьевые машины, КИП, а также комплектующие узлы и детали котла, не входящие в основные составляющие котла, поставляются Заказчику отдельными грузовыми местами. Котел может быть доукомплектован экономайзером или воздухоподогревателем, дымососом, газоходами или воздуховодами - по дополнительному договору.

Котельный завод Энергия также изготавливает запасные части к паровому котлу ДСЕ-2,5-14Шп:

• Барабан верхний котла ДСЕ-2,5-14Шп;
• Барабан нижний котла ДСЕ-2,5-14Шп;
• Экранные трубы котла ДСЕ-2,5-14Шп;
• Конвективные трубы (конвективный пучок) котла ДСЕ-2,5-14Шп;
• Указатель уровня Ду10 Ру25 стальной 00.9662.090;
