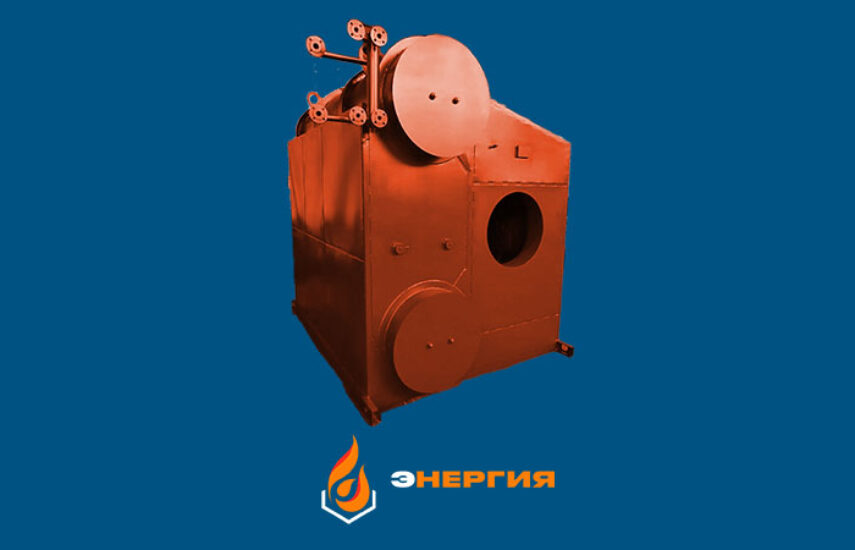

Паровой котел ДСЕ-2,5-14ГМ
- Паропроизводительность: 2,5 т/ч
- Рабочее давление: 1,3 МПа
- Температура пара: Насыщ. 194°С
- Габариты трансп. блока котла: 3660х2640х2750 мм
- Масса: 5535 кг
Базовая комплектация
- Блок котла в обшивке и изоляции
- Лестницы и площадки
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
Водоподготвительная установка ВПУ-2,5 или ВПУ-3,0
- Арматура и водоуказательные приборы
- Щит управления котлом ДСЕ-2,5-14ГМ
Устройство и принципы работы
Компоновка поверхностей нагрева (взаимное расположение топки и конвективного пучка), представляет собой Д-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части - пучок конвективных труб.
Расшифровка типоразмера котла
- 2,5 - производительность пара в т/ч;
- 14 - давление (1,4 МПа)
- ГМ - газомазутный.
В днищах барабанов размещены лазы, которые обеспечивают свободный доступ внутрь при профилактическом обслуживании труб поверхностей нагрева и проведении внутренних осмотров.

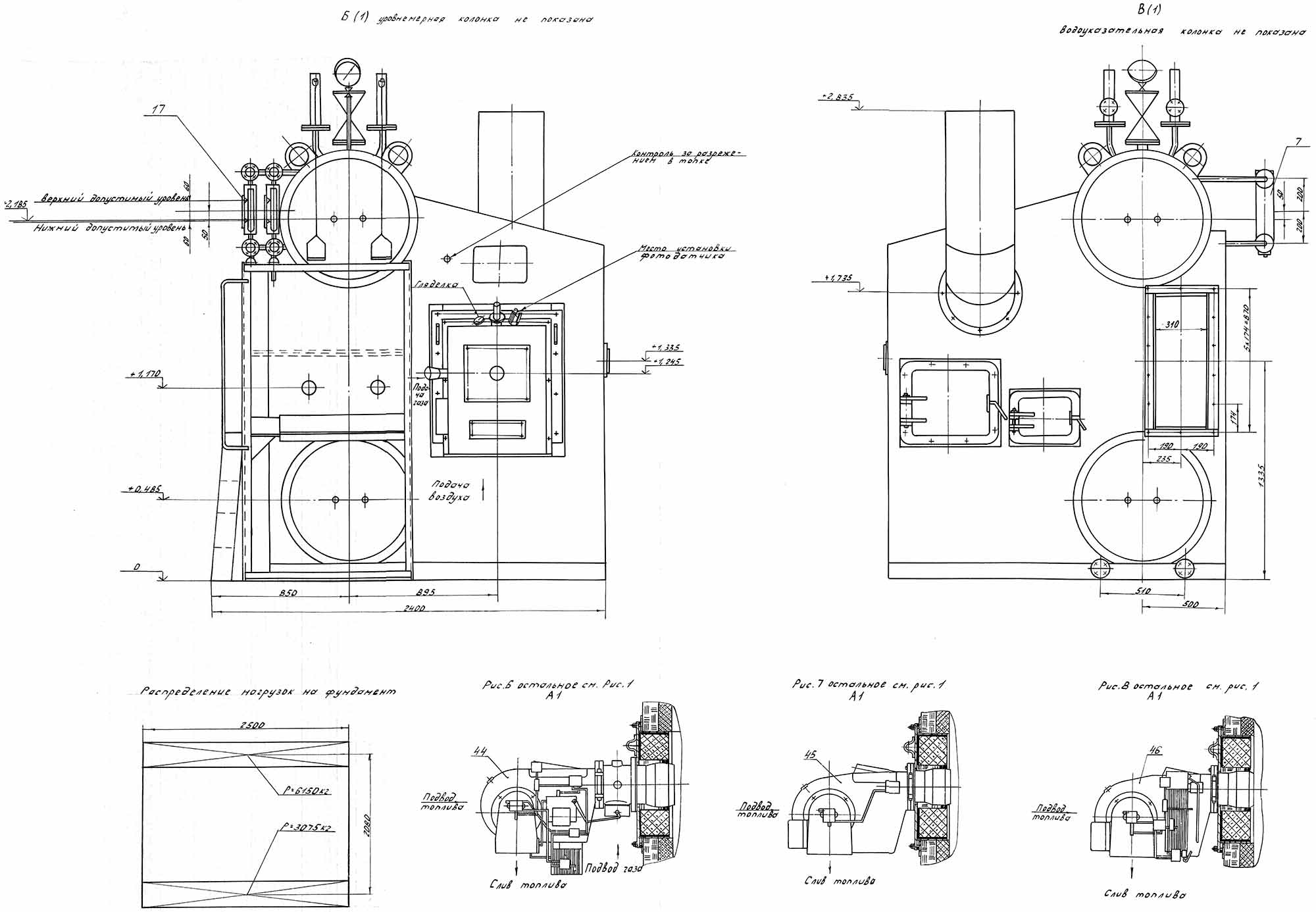

Чертеж
Левый боковой экран топки котла выполнен газоплотным и отделяет топочное пространство от конвективного пучка. В конце топки, посредством кирпичной перегородки и разводки труб, для лучшего охлаждения топочных газов, выполнена осадительно-дожигательная камера. Топочные газы, проходя через осадительно-дожигательную камеру, попадают в конвективный пучок. В конвективном пучке имеется продольная, относительно барабанов, перегородка, которая делит пучок на две части.
Схема
В конце второй части конвективного пучка котла расположено газовое окно для отвода дымовых газов.
На фронтовой стенке котла размещена панель, к которой крепится горелка.
Для периодической очистки конвективной поверхности нагрева от золовых отложений рекомендуется использовать генератор ударных волн - ГУВ.
Для управления работой котла, обеспечения расчетных режимов и безопасных условий эксплуатации котел оснащается:
- необходимой запорной арматурой;
- дистанционным приводом к главной паровой задвижке;
- контрольно-измерительными приборами и приборами безопасности.
Арматура, помосты и лестницы, тягодутьевые машины, КИП, питательный насос, экономайзер, а также комплектующие узлы и детали котла, не входящие в основные составляющие котла, поставляются Заказчику отдельными грузовыми местами. Котел может быть доукомплектован экономайзером или воздухоподогревателем, дымососом, газоходами или воздуховодами - по дополнительному договору.
| Показатель | Значение |
|---|---|
| Номер чертежа | 00.8022.104-02 |
| Тип котла | Паровой |
| Вид расчетного топлива | Газ, жидкое топливо |
| Паропроизводительность, т/ч | 2,5 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Конвективная поверхность нагрева, м2 | 28,5 |
| Радиационная поверхность нагрева, м2 | 11,8 |
| Водяной объём котла, м3 | 1,97 |
| Паровой объем котла, м3 | 0,43 |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 50 |
| Расчетный КПД (газ), % | 90 |
| Расход расчетного топлива (газ) , м. куб/час | 200 |
| Расход расчетного топлива (мазут) , м. куб/час | 192 |
| Габариты транспортабельного блока, LxBxH, мм | 3660х2640х2750 |
| Габариты компоновки, LxBxH, мм | 4265х2400х3150 |
| Масса котла без топки (транспортабельного блока котла), кг | 5600 |
| Масса котла без топки (в объёме заводской поставки), кг | 6840 |
| Вид поставки | В сборе |
Котельный завод Энергия также изготавливает запасные части к паровому котлу ДСЕ-2,5-14ГМ:
- Барабан верхний котла ДСЕ-2,5-14ГМ;
- Барабан нижний котла ДСЕ-2,5-14ГМ;
- Экранные трубы котла ДСЕ-2,5-14ГМ;
- Конвективные трубы (конвективный пучок) котла ДСЕ-2,5-14ГМ;
- Указатель уровня Ду10 Ру25 стальной 00.9662.090;
