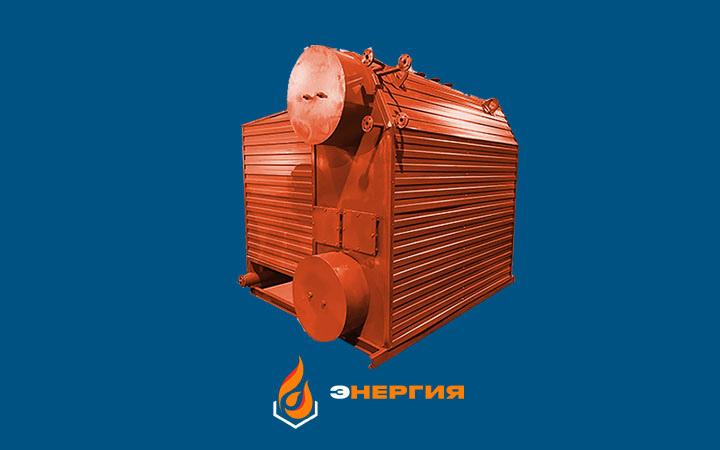

Паровой котел ДСЕ-1,6-14ТР

ДСЕ-1,6-14ТР - паровой угольный вертикально-водотрубный котел с экранированной топочной камерой и конвективным пучком, выполненных по конструктивной схеме "D", характерной особенностью которой является боковое расположение конвективной части котла относительно топочной камеры. Используется для выработки насыщенного пара температурой  194 °С на технологические нужды промышленных предприятий, а так же в системах отопления, горячего водоснабжения и вентиляции.

Устройство и принципы работы

Основными составными частями котла ДСЕ-1,6-14ТР являются верхний и нижний барабаны, конвективный пучок и образующие топочную камеру левый топочный экран (газоплотная перегородка), правый топочный экран, фронтовой и задний экраны.

Расшифровка типоразмера котла

• 1,6 - производительность пара в т/ч;
• 14 - давление (1,4 МПа)
• ТР - топка ручная

Для внутреннего осмотра на фронтовом и заднем днищах верхнего и нижнего барабанов имеются лазы.

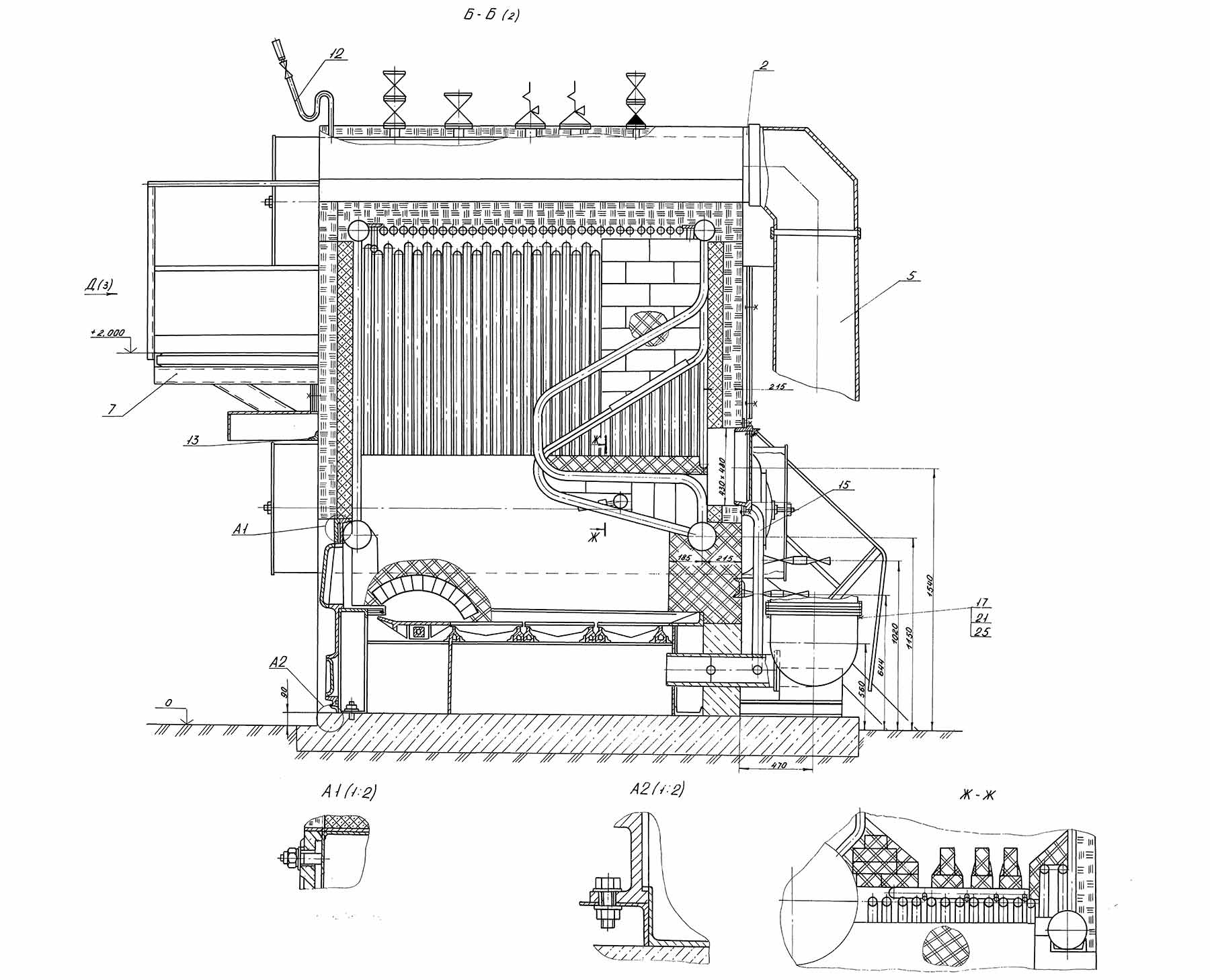

Чертеж

Конвективный пучок образуется шахматно-расположенными вертикальными трубами, присоединяемые к барабанам при помощи вальцовки. Длина конвективного пучка - по всей длине цилиндрической части барабанов.

Трубы наружного ряда конвективного пучка устанавливаются с продольным шагом 55 мм. На вводе в барабаны трубы разводятся в два ряда отверстий. В конвективном пучке устанавливается продольная чугунная перегородка чтобы создать необходимый уровень скоростей газа и более полное омывание труб.

Конвективный пучок отделён от топочной камеры газоплотной перегородкой - левым топочным экраном, в задней части которой имеется окно для входа газов в пучок. Трубы этой перегородки вводятся в верхний и нижний барабаны и присодиняются к ним вальцовкой. Газоплотная перегородка выполняется из труб, установленных с шагом 55 мм.

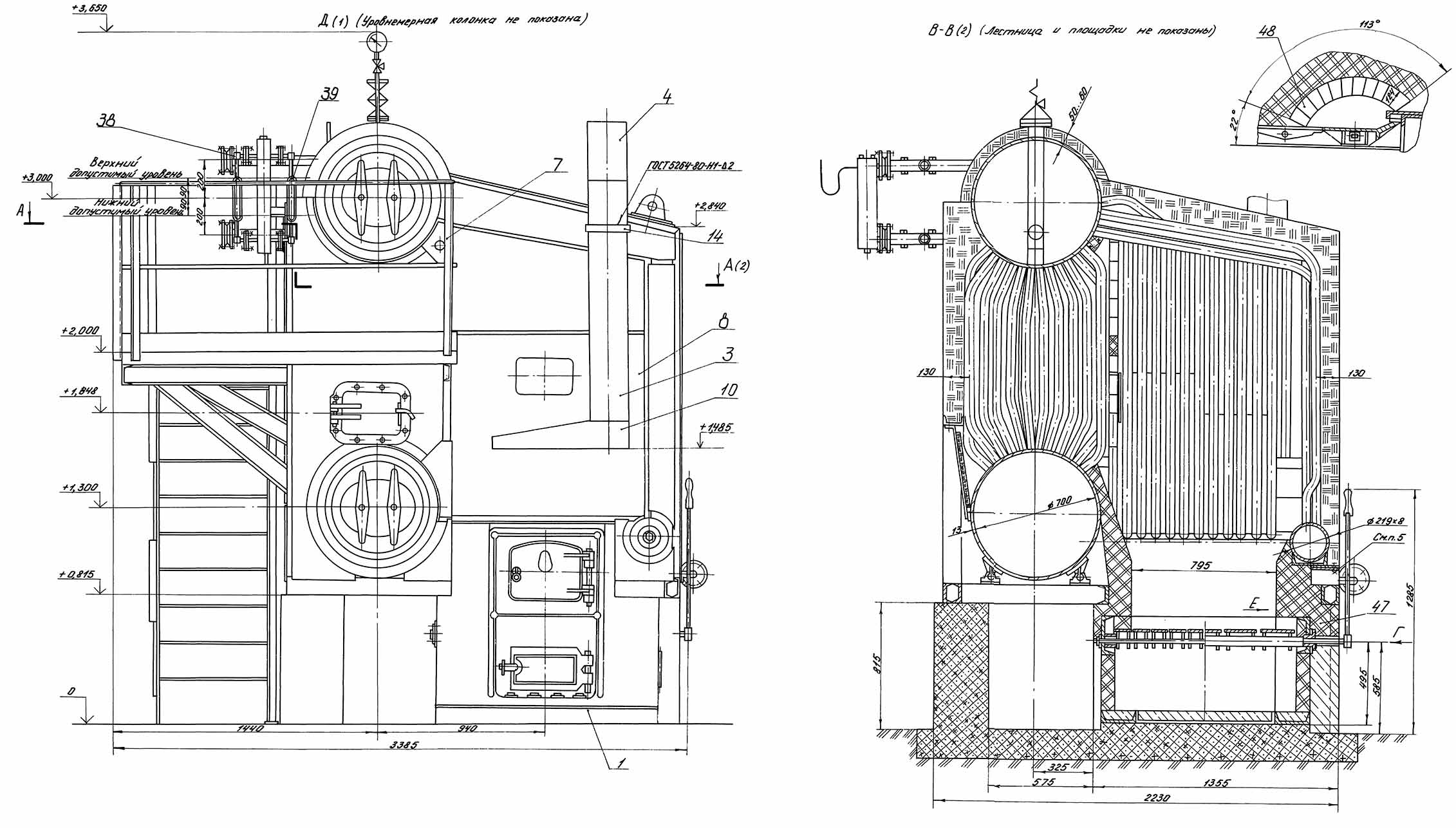

Схема

Трубы правого бокового экрана, образующего потолок топочной камеры, вводятся в верхний и нижний барабаны и присоединяются к ним вальцовкой. Низ труб приваривается к коллектору.

Котел ДСЕ-1,6-14ТР выполнен с одноступенчатой схемой испарения. В водяном пространстве верхнего барабана находится питательная труба, в паровом объёме - потолочное сепарационное устройство. На котле предусмотрена периодическая продувка из нижнего барабана и нижнего коллектора правого бокового экрана.

Выход дымовых газов осуществляется через окно, расположенное на задней стенке котла.

Для установки нижнего барабана в конструкции опорной рамы предусмотрена фронтовая и задняя поперечные балки с опорами. Фронтовые опоры выполнены неподвижными, задние - скользящими.

Тепловое расширение котла предусмотрено в сторону заднего экрана.

Для сжигания твёрдого топлива в котле ДСЕ-1,6-14 ТР устанавливается ручная топка с опрокидывающимися передними колосниками.

Чтобы обеспечить безопасную работу котел комплектуется:

• контрольно-измерительными приборами;
• запорной арматурой;
• системой автоматики.

Котельный завод Энергия также изготавливает запасные части к паровому котлу ДСЕ-1,6-14ТР:

• Барабан верхний котла ДСЕ-1,6-14ТР;
• Барабан нижний котла ДСЕ-1,6-14ТР;
• Экранные трубы котла ДСЕ-1,6-14ТР;
• Конвективные трубы (конвективный пучок) котла ДСЕ-1,6-14ТР;
• Указатель уровня Ду10 Ру25 стальной 00.9662.090;
