Горелка РГМГ-2
- Номинальная тепловая мощность, МВт: 2,2
- Габаритны (LxBxH), мм: 755x758x870
- Масса, кг, не более: 150
Базовая комплектация
- Корпус горелки РГМГ-2;
- Ротационная форсунка Р-200;
- Воздухонаправляющее устройство горелки РГМГ-2;
- Патрубок;
- Воздушный короб горелки РГМГ-2.
Дополнительная комплектация
- ЗЗУ (запально-защитное устройство) для горелки;
- Автоматика горелки;
- Счётчик расхода топлива.
Описание
Газомазутные унифицированные горелки РГМГ-2 предназначены для раздельного сжигания природного газа низкого давления или мазута.

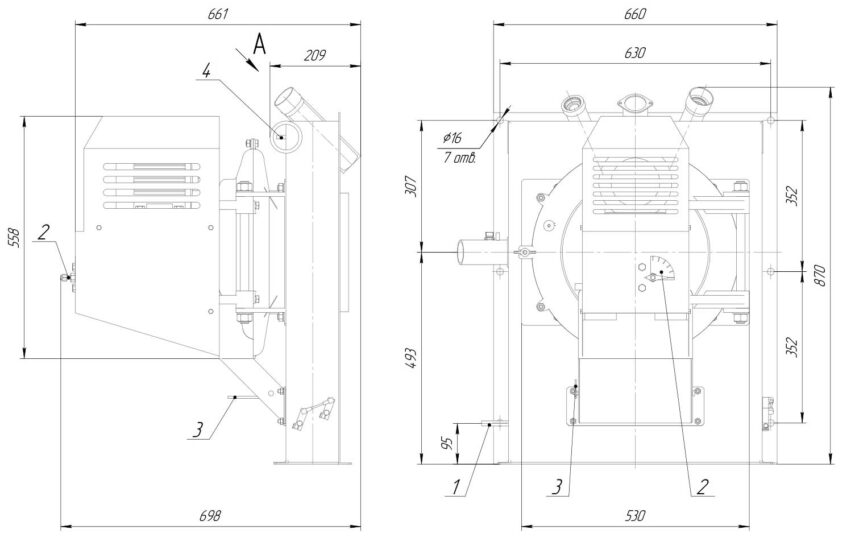

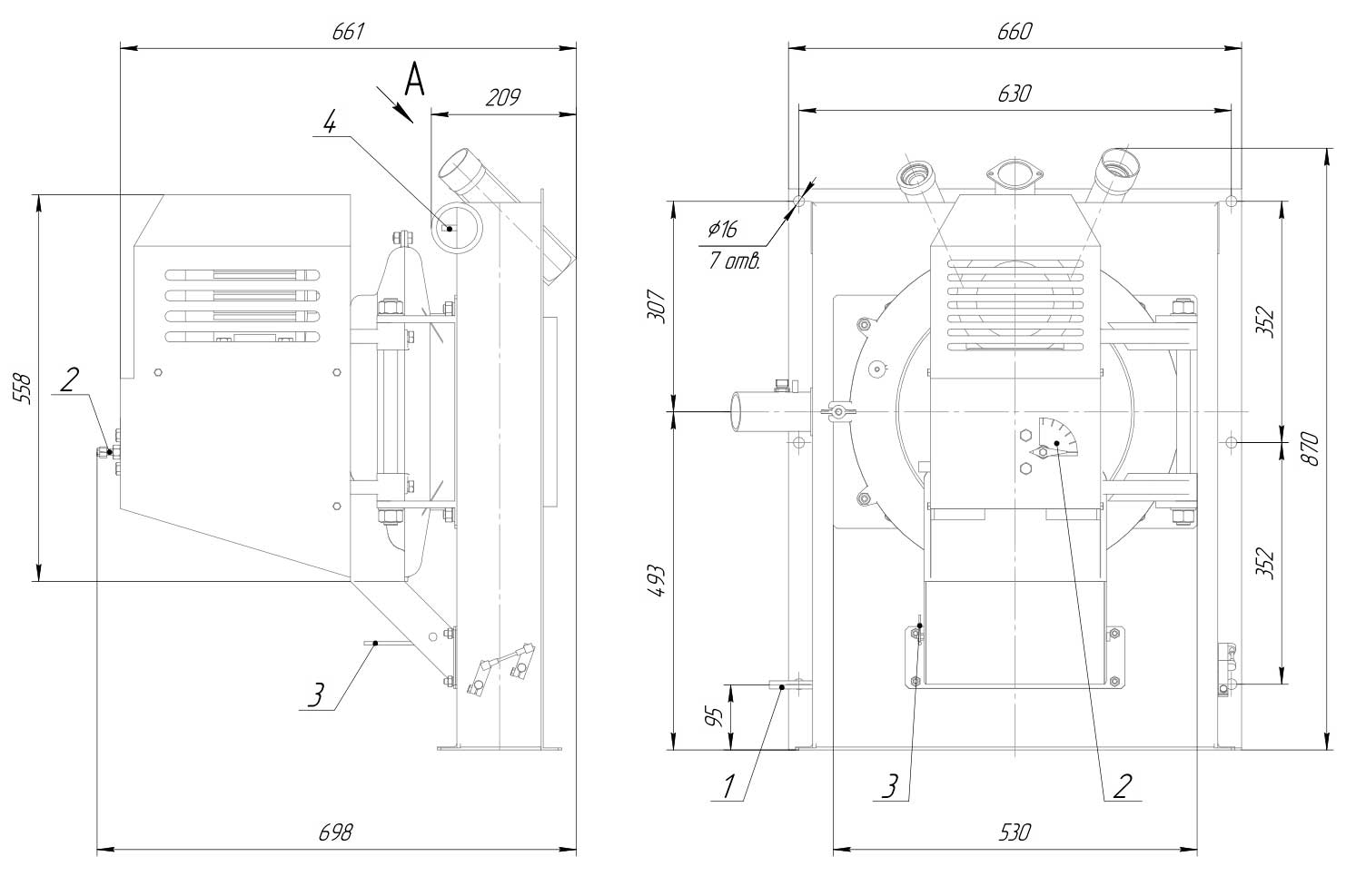

Чертёж горелки РГМГ-2
Технические характеристики
| Наименование | Значение |
| Номинальная тепловая мощность, МВт | 2,2 |
| Коэффициент рабочего регулирования, не менее - при сжигании газа - при сжигании жидкого топлива | 4 |
| Номинальное давление жидкого топлива, (за блоком клапанов), кПа | 26±5,2 |
| Номинальный расход жидкого топлива при QcH=40,53 мДж/кг (9680 ккал/кг), кг/ч | 196 |
| Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более | 44 |
| Номинальный расход природного газа при QcH=33,3 МДж/мЗ (7960 ккал/мЗ), мЗ/ч | 238 |
| Номинальное давление газа перед горелкой, кПа | 3,15±0,63 |
| Температура газа перед горелкой, °С | от 10 до 40 |
| Температура воздуха перед горелкой, °С | от 0 до 40 |
| Электродвигатель форсунки: - потребляемая мощность, кВт, не более -частота вращения (синхронная), мин-1 - номинальное напряжение питания, 3 фазы, 50 Гц, В | 1,5 3000 380 |
| Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В | 220 |
| Габаритные размеры, мм, не более - длина х ширина х высота | 755x758x870 |
| Масса, кг | 150 |
| Топливо | Мазут ГОСТ 10585-75; Топливо печное бытовое ТУ 38-101656-87; Топливо дизельное ГОСТ 305-82; Газ природный ГОСТ 5542-87 |
